压配合是几乎每一台旋转机械中都会用到的基础知识——从汽车轮毂轴承到工业泵主轴,无处不在。

但工程师们仍然会犯错。

配合过松的轴承会在轴承座内旋转,在几周内损坏孔径。

压得过紧则会在首次启动时就导致外圈开裂。

公差数值引用自 ISO 286-1:2010 标准。

安装指导参照轴承制造商公开发布的规范。



什么是压配合?

压配合——也称过盈配合——是一种轴的尺寸略大于其所插入孔径的连接方式。

这个尺寸差称为过盈量

装配时,材料发生弹性变形,形成完全依靠摩擦力固定的夹紧连接。

无需任何紧固件或胶黏剂。



核心概念:过盈量

过盈量就是装配前两个直径之间的差值:

过盈量 = 轴径 − 孔径

对于钢对钢装配在正常工业载荷下,25 mm 轴的典型过盈量为 0.025 mm 至 0.075 mm(0.001" 至 0.003")。

不足一根头发的直径——却足以承受数千牛顿的轴向和径向力。



压配合与其他配合类型的对比

配合类型 尺寸关系 装配方式 相对运动
间隙配合 轴径 < 孔径 手推即可 自由滑动
过渡配合 轴径 ≈ 孔径 轻锤敲入 无到轻微
过盈配合(压配合) 轴径 > 孔径 压入或加热 锁定——零运动

轴承几乎总是在至少一个套圈上采用过盈配合——这是经过深思熟虑的选择,而非随意为之。





轴承为什么需要压配合?

能在座孔内移动的轴承会提前失效。

这种失效模式称为蠕动——套圈在循环载荷或振动作用下在轴承座内或轴上发生轻微旋转。

结果是微动腐蚀:那种常见的橙棕色粉末侵蚀接触表面。

蠕动一旦开始便会加速。孔径不断扩大。

过盈量最终完全消失。

正确安装的压配合轴承通过将套圈锁定在原位来消除蠕动。

载荷直接通过过盈连接传递,将接触几何形状精确保持在轴承设计师所预期的位置。



哪个套圈采用过盈配合——以及原因

规则很简单:旋转套圈始终采用过盈配合。静止套圈采用较松的配合,以便拆卸维修。

应用场景 旋转元件 过盈配合位置 间隙配合位置
电动机 内圈 外圈(轴承座)
车轮轮毂 轮毂 / 外壳 外圈 内圈(主轴)
输送机托辊 外壳 外圈 内圈(固定轴)
泵叶轮 内圈 外圈

例外情况:若两个套圈相对于载荷方向均旋转——这在某些行星齿轮设计中会出现——则两个套圈均需采用过盈配合。请参阅轴承制造商的应用指南。





轴承是否总需要压配合?

不一定——但大多数旋转应用确实需要。

是否需要压配合轴承取决于哪个套圈相对于载荷方向旋转。

工况 推荐配合 原因
内圈旋转(最常见) 轴采用过盈配合 防止旋转载荷下发生蠕动
外圈旋转 轴承座采用过盈配合 同理——旋转套圈必须固定
两个套圈在载荷下均静止 间隙或过渡配合 允许热膨胀;便于维修
轻载荷,需频繁拆卸维修 过渡配合 保持力与可拆卸性的平衡



实际上,电动机中的深沟球轴承几乎普遍采用 m5 或 k5 轴公差。

立式轴承座——输送和农业设备中常见的一体式轴承座——通常使用锥形锁紧或适配套筒,而非直接过盈配合。

这是一种合理的例外,而非偷懒的捷径。





轴承压配合公差:ISO 286 详解

公差选择遵循ISO 286-1:2010,即国际极限与配合标准。

每个公差代号由一个字母(公差带相对于基准零线的位置)和一个数字(IT 等级,决定公差带宽度)组成。



内圈配合的轴公差

对于轴上的旋转内圈,标准过盈配合公差如下:

ISO 公差 过盈量范围(25 mm 轴) 典型应用
k5 +0.002 至 +0.015 mm 轻载荷,精密主轴
m5 +0.004 至 +0.025 mm 普通工业载荷——最常用选择
n6 +0.008 至 +0.033 mm 重载荷,冲击载荷
p6 +0.017 至 +0.042 mm 极重载荷或永久配合

以上数值适用于 25 mm 公称直径(依据 ISO 286-1)。过盈量随轴径增大而增加——50 mm 以上时公差带偏移显著,务必参阅轴承制造商针对实际孔径的安装公差表。



外圈配合的轴承座公差

对于轴承座孔中的静止外圈:

ISO 公差 配合性质 典型应用
H7 间隙(松动) 易于拆卸,轻载荷,外圈轴向浮动
J7 过渡 需要拆卸的普通工况
K7 过渡到过盈 较大径向载荷,套圈精确定位
M7 过盈 冲击载荷,薄壁或剖分式轴承座



过盈量对轴承内部游隙的影响

压配合轴承压装到轴上会减小其内部游隙——而大多数工程师并未考虑到这一点。

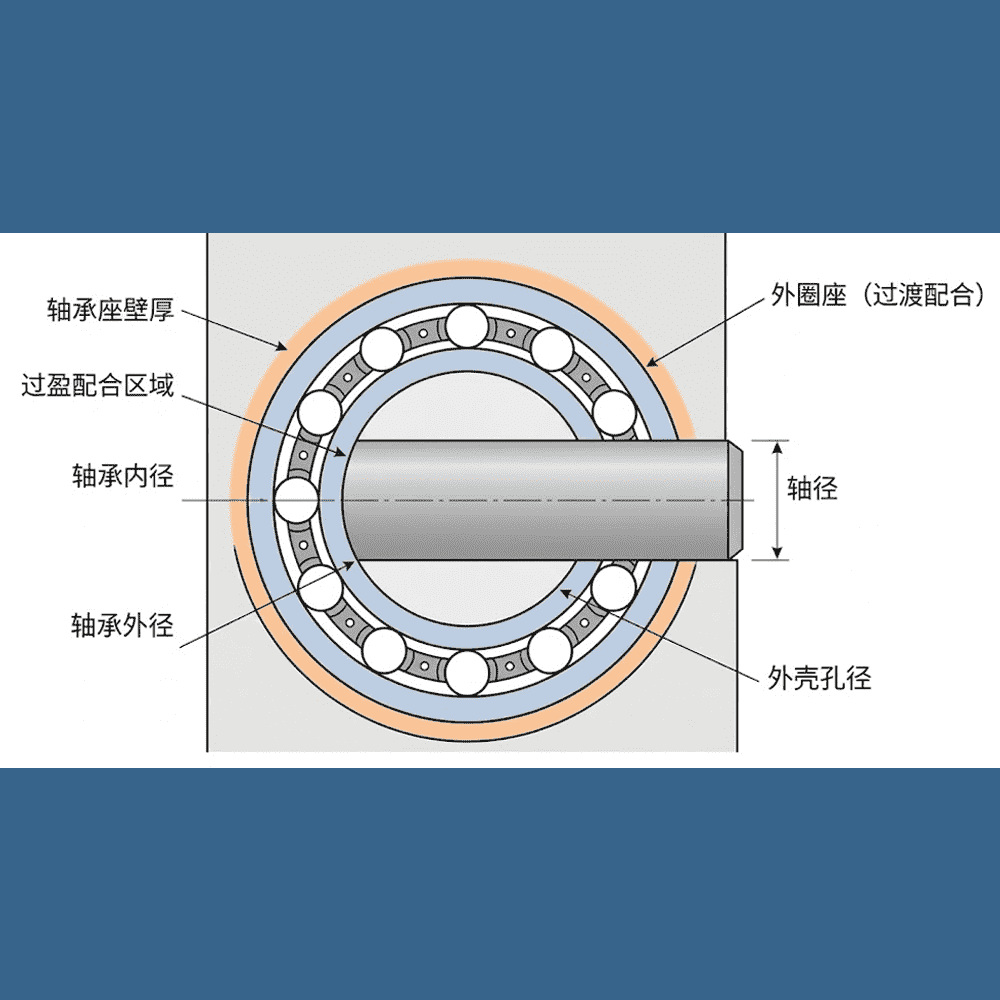

过盈配合轴承示意图,标注过盈配合区域、轴承内径、轴承外径、轴径及外壳孔径

内圈在过盈力作用下发生膨胀,缩小了滚道与滚动体之间的间隙。

根据经验法则,轴过盈量的约 80% 会转化为径向内部游隙的减少量(这是近似值——实际比例取决于套圈几何形状和材料)。

因此,25 mm 轴上 0.030 mm 的过盈量将使内部游隙减少约 0.024 mm。

如果您为应对高工作温度而选用了 C3(额外游隙)轴承,在选择游隙组时必须考虑这一减少量——否则轴承可能在意外的预载下运行。





压配合轴承的安装方法

不正确的安装是轴承过早失效的首要原因。

敲击滚动体而非套圈端面的轴承会产生从外部看不见的滚道损伤,却会在计算寿命的一小部分时间内导致失效。



方法一:冷压法

适用于过盈量较小(通常不超过约 0.05 mm)的较小轴承,使用心轴压力机或液压压力机。

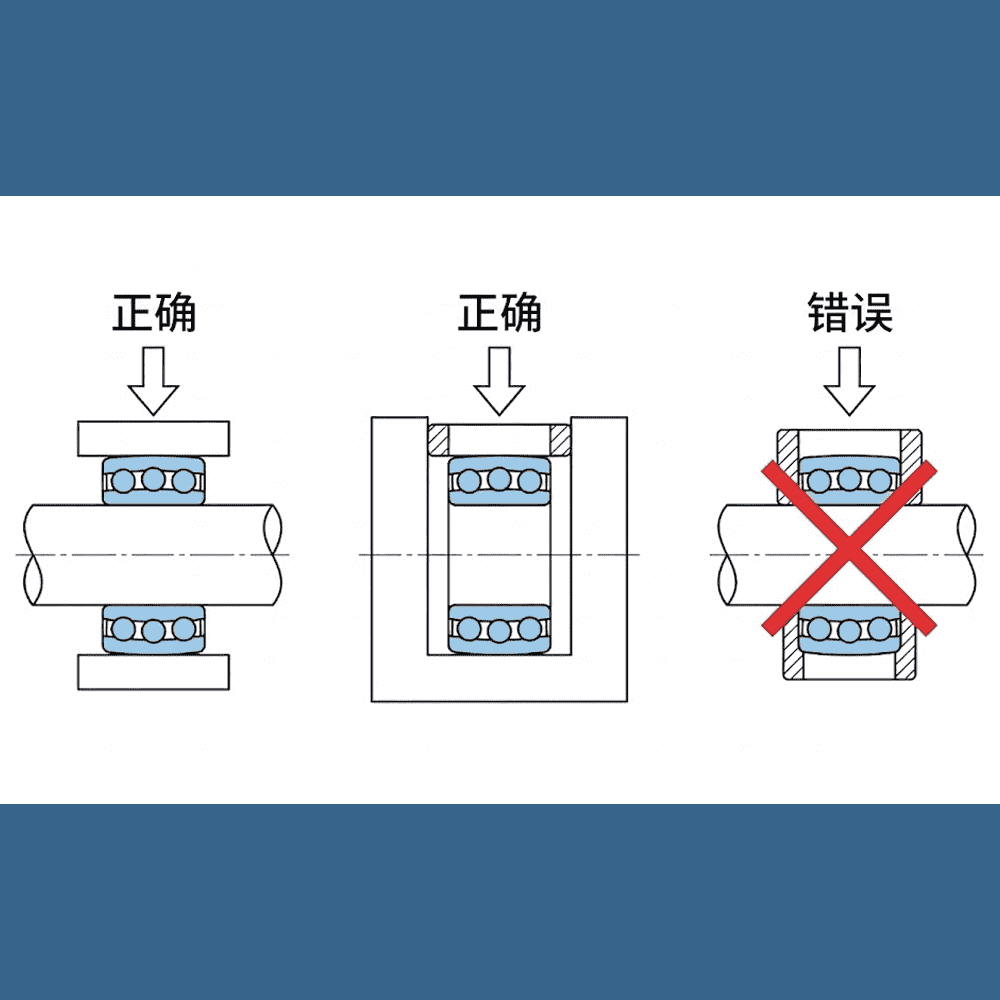

压配合轴承安装示意图,展示内圈正确压装、外圈正确压装及通过滚动体施力的错误操作对比-1

  1. 先测量。用千分尺检查轴和孔的实际直径,确认真实过盈量——标称图纸不考虑制造误差。
  2. 清洁并去毛刺。清除轴和轴承座孔上的所有毛刺、切屑和污染物。
  3. 轻度润滑。在两个表面涂抹薄层清洁矿物油或轴承安装膏,可降低安装力并防止擦伤。
  4. 垂直定位。初始未对准会导致套圈歪斜并损坏孔径,请确保轴承端面与轴线垂直后再施力。
  5. 压在正确的套圈端面上。安装到轴上:仅对内圈施力。安装到轴承座:仅对外圈施力。切勿通过滚动体传力。
  6. 确认完全就位。套圈端面与轴肩之间不应有任何间隙。如有疑问,用塞尺检查。


方法二:加热安装法

对于较大轴承或过盈量较大的情况,加热轴承使内圈膨胀,无需压力即可滑入轴上。

这种方法对轴承的损伤更小,发生安装损坏的概率也大幅降低。

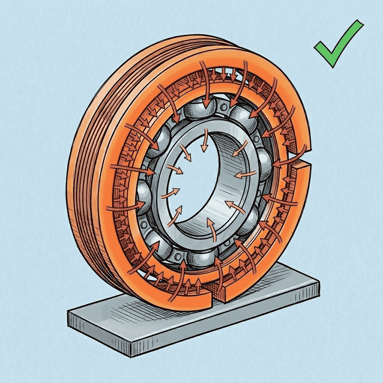

感应加热器轴承热装示意图,显示热量从外圈向内圈传导的温度梯度,红色箭头由密至疏表达热传导方向

  • 目标温度:80°C–100°C(176°F–212°F)。使用感应加热器或温控烘箱。切勿使用明火——明火会破坏润滑脂,并导致加热不均匀,可能使套圈开裂。
  • 温度上限:120°C(248°F)。超过此温度,轴承钢的热处理效果会开始受到影响,导致硬度和尺寸稳定性下降。大多数感应加热器出于这个原因内置了断电保护。
  • 迅速就位。将加热后的轴承滑到轴上,用力顶住轴肩并保持。随着冷却收缩,轴承会自行锁紧——若过早松手,可能会在距轴肩很近处卡死,几乎无法纠正。
  • 冷却后再加载。在轴承恢复到环境温度之前不要运行机器。余热会暂时软化润滑脂,且金属完全收缩前配合强度尚未达到设计值。

在批量生产中,感应加热器是最优选择——3 至 5 分钟即可达到目标温度,精确断电控制,且无油污染或火灾风险。



方法三:液压螺母法(锥孔轴承)

调心球轴承和球面滚子轴承通常提供锥孔版本(1:12 或 1:30 锥度)。

这类轴承安装在锥形适配套筒上,而非直接安装在轴上。

液压螺母旋入套筒,施加受控轴向力,将轴承沿锥面向上推进。

过盈量由轴向推进距离决定,而非轴/孔直径。

轴承制造商的安装表会给出每种规格轴承所需的推进量(毫米)——例如,80 mm 孔径的 22216 球面滚子轴承在 1:12 锥面上,需从零游隙位置推进约 0.90–1.25 mm。

这种方法在输送和重型工业应用中特别有价值,因为轴承可以在不损伤轴的情况下拆卸和重装,且过盈量通过测量而非感觉来精确控制。



常见安装错误

错误操作 后果 预防措施
安装到轴上时对外圈施力 布氏压痕——滚动体冲击导致滚道永久性压坑 始终对正在配合的套圈施力
配合表面未润滑 压入过程中擦伤或咬死 涂抹轻质矿物油或安装膏
初始安装时轴承未垂直对准 套圈倾斜,轴承座孔损坏 施力前确认垂直对准
用明火加热而非感应或烘箱 润滑脂失效,套圈受热不均,开裂风险 使用带恒温控制的感应加热器或烘箱
未压到轴肩处 部分接触区域发生微动磨损;载荷下产生微运动 压装后用塞尺检查就位情况





压配合轴承的拆卸方法



方法一:轴承拆卸器

两爪或三爪轴承拆卸器是从轴上提取轴承的标准工具。

爪钩夹持在内圈端面后方——而不是外圈,更不是保持架或滚动体。

中心螺栓顶住轴端,拧紧时施加稳定的轴向抽取力。

几点注意事项:将爪钩尽量靠近套圈端面,以减小爪钩上的弯曲应力。

缓慢施力——急剧冲击会通过滚动体传递冲击载荷,对本来还可使用的轴承造成布氏压痕损伤。

若轴承极为紧固,可考虑液压辅助拆卸器——以液压顶杆取代中心螺栓,提供更可控的力,并消除爪钩滑脱的风险。

务必拉动有过盈配合的套圈。

拉动外圈从轴上提取轴承会使滚动体在非预期方向受力,造成损坏。



方法二:液压压力机

对于安装在轴承座内的轴承——或拆卸器无法着力的情况——配备合适尺寸套筒的液压压力机是最佳选择。

牢固支撑轴承座或轴,确保载荷路径直接通过套筒传递到被拆卸的套圈上。

套筒只能接触被拆套圈的端面——不得接触轴、滚动体或保持架。

一套规格齐全的轴承安装/拆卸套筒可覆盖大多数常用孔径,是维修车间最实用的投资之一。

缓慢均匀地施加压力机压力。

若轴承在前 2–3 mm 行程内不移动,应立即停止并检查对准情况。

对歪斜的轴承施加全力可能导致轴承座或套圈开裂。



方法三:热收缩法

干冰(−78°C / −109°F)使钢轴每 25 mm 直径每 100°C 温降收缩约 0.030 mm(钢的线性热膨胀系数:12 × 10−6/°C)。

对于从 20°C 冷却至 −78°C(降温约 100°C)的 50 mm 轴,直径约减小 0.060 mm——足以有效减小轻度至中度过盈配合的过盈量。

用干冰包裹轴 10–15 分钟,同时保持轴承座在室温下(或轻微加热)。

差异热变形减小了过盈量,轴承通常可以用适度力量而非压力机驱出。

这种方法最适用于拆卸器或压力机难以接触到的位置,或需要保护精密轴表面的场合。

结合对轴承外圈施加轻度热量可获得最佳效果——但温度须控制在 100°C 以下,以免影响套圈热处理效果。



注意:不要用切削工具拆卸打算继续使用的轴承。如果要切除即将更换的轴承,请在工具与轴之间垫一条金属或木条以保护轴表面——轴上的切痕会产生应力集中,可能引发疲劳裂纹。





为您的应用选择合适的压配合轴承

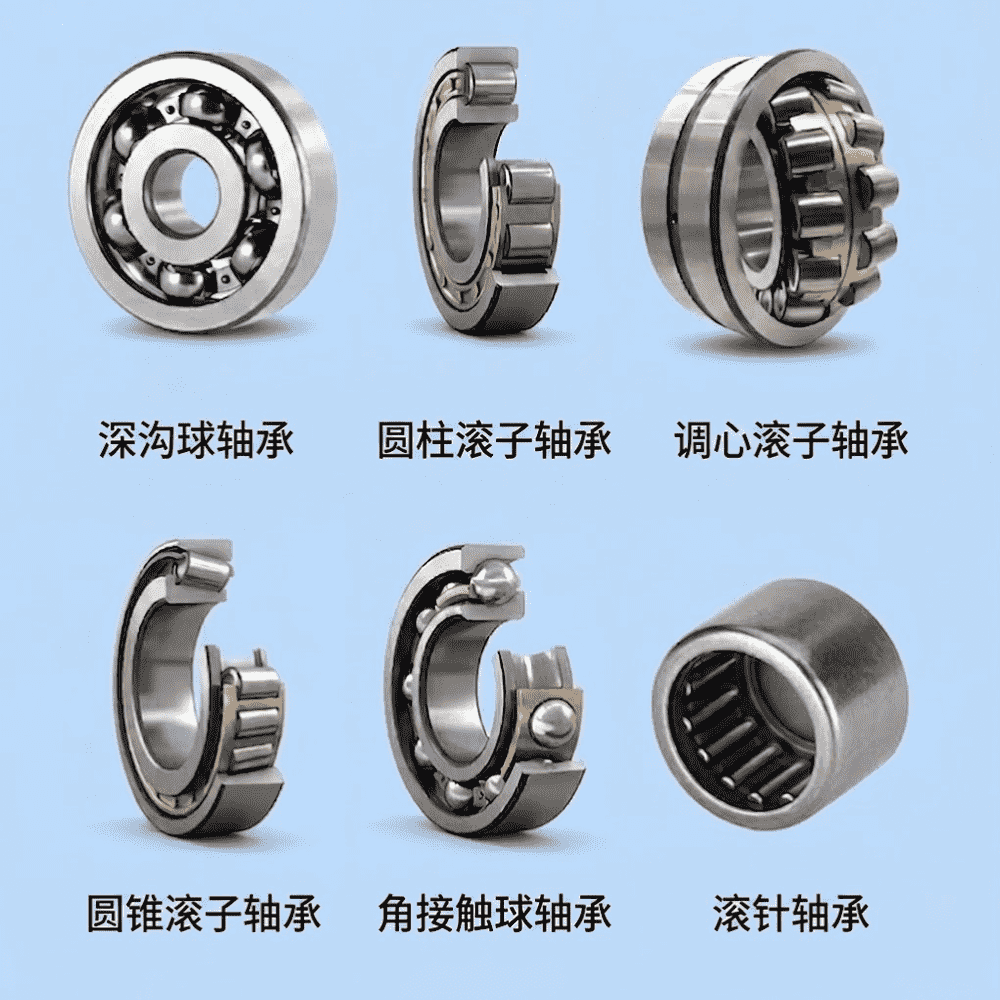

压配合应用中的六种轴承类型对比,包括深沟球轴承、圆柱滚子轴承、球面滚子轴承、圆锥滚子轴承、角接触球轴承和滚针轴承-1

各类轴承的配合推荐

轴承类型 典型轴公差 典型座孔公差 说明
深沟球轴承(6xxx) k5 / m5 H7 / J7 最常见的压配合轴承;内外圈均可承受过盈配合
圆柱滚子轴承(NJ、NU) m5 / n6 H6 / J6 可分离设计;外圈通常保持松动以适应热膨胀
圆锥滚子轴承 k5 / n6 H7 / K7 外圈与内圈分别安装;需独立确认两处配合
球面滚子轴承 m5 / n6 H7 / M7 输送或重型工况建议选用锥孔 + 适配套筒方案
角接触球轴承 k5 / m5 H6 / K6 精密主轴应用使用更紧的 p5/p6 轴公差
滚针轴承 h5 / js5 H6 / J6 截面极薄——即便适度的过盈量也可能使套圈椭圆化





材料注意事项:铸铁与铝制轴承座

大多数压配合计算公式基于钢对钢装配。

若使用铸铁轴承座,过盈量应取钢制座孔计算值的约 60%。

铸铁抗拉强度较低,容易因环向应力开裂——尤其是在薄壁或有加强肋的轴承座中,应力集中更为明显。

铝制轴承座需要更加谨慎。

铝的热膨胀系数约为 23 × 10−6/°C,钢约为 12 × 10−6/°C——约为钢的两倍

在典型工作温度 80°C(比 20°C 室温升高 60°C)下,50 mm 铝制轴承座比钢制轴承外圈多膨胀约 0.033 mm(50 × 11 × 10−6 × 60)。

这种膨胀会直接减小有效过盈量。

在确定最终公差前务必进行热计算。

室温下正确的配合在铝制轴承座工作温度下可能接近零过盈。

以减少室温过盈量 40–50% 作为起点,再根据实际温差进行验证。





识别压配合失效

检查或拆卸时需关注以下迹象:

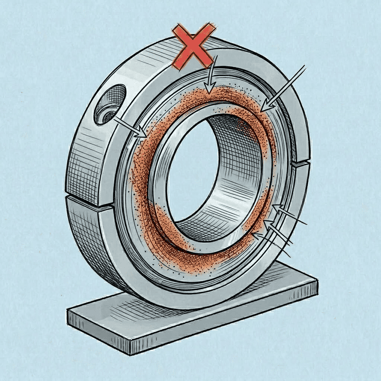

轴承座孔内壁橙棕色微动腐蚀粉末,表明压配合失效导致套圈蠕动

  • 轴承座周围的橙棕色粉末。铁的氧化物,来自微动腐蚀——配合过松和套圈蠕动的典型标志。
  • 孔径表面抛光或拉伤。轴承座孔或轴上的光亮、磨光痕迹表明套圈一直在旋转。
  • 孔径尺寸大于规格。拆下轴承后测量孔径,若发现孔径增大,说明轴承座已因反复蠕动循环而发生塑性变形。
  • 更换轴承后噪音和振动迅速复发。若新轴承解决了问题 2–4 周后症状再次出现,根本原因是配合,而非轴承本身。
  • 轴承处局部过热。旋转套圈产生的摩擦热量与载荷不成比例。

确认微动腐蚀后,切勿以相同公差安装新轴承

孔径此时已超规。

处理方案按优先级排序如下:涂抹轴承固持剂(工业粘合剂供应商提供专用厌氧胶)、用精磨镶套修复轴承座,或更换轴承座。





常见问题



过盈量过大会发生什么?

会出现两个问题。外圈的环向应力——或轴的压应力——可能超过材料屈服强度,导致装配过程中套圈开裂或轴变形。

即使装配成功,内部游隙也可能被完全消除,轴承在持续预载下运行:高接触应力、温度升高,疲劳寿命大幅缩短。

薄壁轴承座风险尤其突出。过大的过盈量可能使其椭圆化,导致外滚道变形,即使在中等载荷下也会产生振动和早期剥落。



拆卸后的压配合轴承可以重复使用吗?

大多数情况下不行。无论是用拆卸器还是压力机拆卸,过程都会对滚道和滚动体造成应力。

微裂纹可能在毫无外观异常的情况下形成。

此外,轴承座孔在首次压配合后通常会略微增大,因此重装轴承的实际过盈量将小于规格值。

对于电机、齿轮箱、泵等关键应用,请始终安装新轴承。在成本确实受限的非关键场合,应放大检查轴承、用内径规检测孔径,并重新计算实际过盈量后再决定是否重用。



什么是压配合轴承轮毂?

压配合轴承轮毂是指轴承外圈直接压入轮毂孔——无需螺栓、卡簧或独立支架的车轮轮毂或机械轮毂。

这是大多数乘用车前轮总成的标准结构。

轮毂孔径至关重要。孔径偏大——哪怕只有 0.01–0.02 mm——都会导致轴承蠕动、发热并提前失效。

精密汽车装配中,安装前后对轮毂孔径进行检测是标准作业流程。



角接触轴承的压配合方式有何不同?

是的,有所不同。角接触轴承通常成对安装——背靠背(DB)或面对面(DF)——轴向预载与径向过盈配合同等重要。

过盈配合提供径向定位;预载则单独设定,方式为研磨套圈端面至指定厚度,或将锁紧螺母拧紧至计算扭矩值。

角接触轴承组的过盈量偏差会导致预载偏移。

过盈量过大会压缩内部游隙,在设计预载之上叠加意外预载——导致轴承过热,寿命显著缩短。





关键数据速查

以下是最常用数据的快速参考:

参数 数值 / 规则
25 mm 轴,普通载荷(m5)的过盈量 +0.004 至 +0.025 mm
25 mm 轴,轻载荷(k5)的过盈量 +0.002 至 +0.015 mm
加热安装最高温度 120°C(248°F)——绝对上限
加热安装目标温度 80°C–100°C(176°F–212°F)
内部游隙减少量(近似) 约为轴过盈量的 80%
铸铁轴承座——过盈量应减少 约 40%(相对钢制计算值)
铝制轴承座——过盈量应减少 40–50%(需进行热计算验证)
22216 球面滚子轴承在 1:12 锥面上的推进量 从零游隙位置推进约 0.90–1.25 mm

压配合并不复杂——但容差很小。

0.020 mm 的过盈量误差就可能显著缩短轴承的计算寿命。

这个轴承便能在很长时间内免于维护,无需再次关注。
