理解链轮齿数：其如何影响速度、扭矩及链条寿命

在滚子链传动系统中，链轮的齿数非常重要。它影响着系统的工作性能。无论您正在使用哪种类型的机器，了解齿数都很重要。这包括摩托车、传送带、农用设备和其他链传动机器。

了解齿数对速度、扭矩和链条寿命的影响可以帮助您节省时间和金钱。它还可以帮助您避免昂贵的停机时间。

什么是链轮齿数？

链轮齿数是指链轮圆周上的总齿数 。这个看似简单的数字对链传动系统的运行有着深远的影响。常见的齿数从小型驱动链轮的 10 个齿到工业中使用的大型驱动链轮的 100 多个齿不等。

齿数影响链轮的节圆直径。这是指穿过链销中心的圆的直径。随着齿数的增加，节圆直径也会增加。这一变化会影响链轮与链条的配合和动力输出。

基本原理：链轮比和齿轮减速器

在深入研究齿数的具体影响之前，了解链轮比至关重要。驱动链轮和从动链轮之间的比率决定了系统的机械优势。驱动链轮与动力源相连，而从动链轮与负载相连。

计算链轮比：链轮比的计算方法是用从动链轮齿数除以驱动链轮齿数。

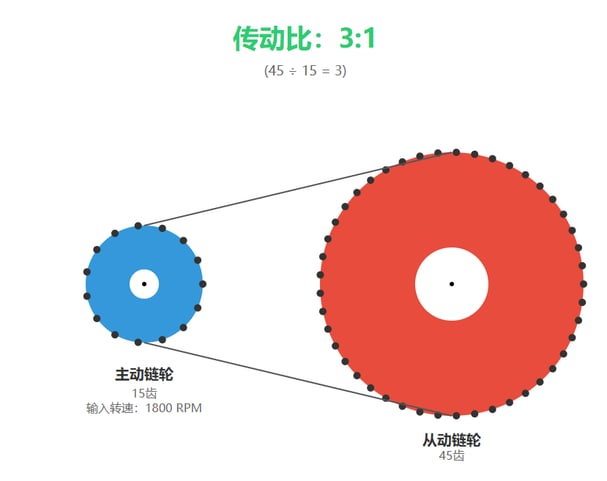

例 1：驱动 = 15 齿，从动 = 45 齿

• 传动比 = 45 ÷ 15 = 3:1

• 驱动轴每旋转三圈，从动轴就旋转一圈

例 2：驱动 = 20 个齿，从动 = 20 个齿

• 比率 = 20 ÷ 20 = 1:1

• 两轴转速相同

了解这一比率至关重要，因为它是齿数如何影响速度和扭矩的基础。

链轮齿数如何影响速度

链轮齿数与速度之间的关系很简单。当增加从动链轮齿数而保持驱动装置不变时，输出速度就会下降。

减速情况

高速应用（提速）

如果驱动链轮的齿数比从动链轮的齿数多，就会产生增速或超速情况。一个 30 齿的驱动链轮和一个 15 齿的从动链轮会产生 1:2 的传动比。这意味着输出轴的旋转速度是输入轴的两倍。

• 这种配置常见于

• 需要最大速度的自行车主减速器

• 某些需要快速移动物料的输送系统

• 速度优先于扭矩的某些动力传输应用

减速应用

相反，当从动链轮的齿数多于驱动链轮时（这是更常见的情况），就可以实现减速。一个 15 齿的驱动链轮与一个 60 齿的从动链轮可产生 4:1 的减速效果，这意味着输出转速只有输入转速的四分之一。

减速普遍存在于以下情况

• 摩托车后驱动（发动机速度与车轮速度之比）

• 需要低速高扭矩的工业机械

• 收割机和耕作机等农业设备

• 移动大量负载的重型输送机

计算输出速度

以 RPM 为单位计算实际输出转速：

输出转速 = (驱动齿数 ÷ 驱动齿数) × 输入转速

如果您的电机运行速度为 1 800 RPM，驱动链轮为 15 齿，从动链轮为 45 齿：

输出转速 = (15 ÷ 45) × 1,800 = 600 RPM

这种数学关系使得选择链轮成为满足精确速度需求的有效方法。您可以在不更换电机或其他动力源的情况下做到这一点。

链轮齿数如何影响扭矩

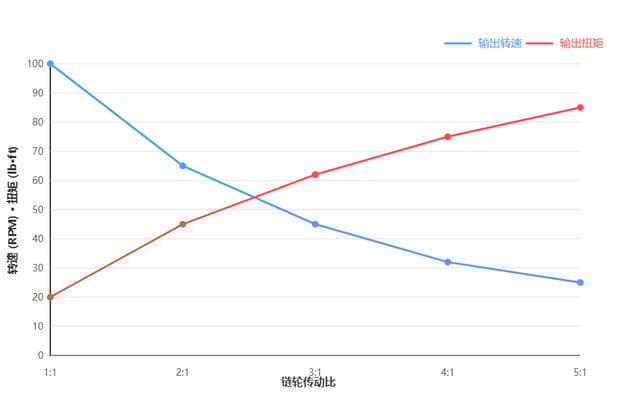

虽然速度和扭矩经常被分开讨论，但它们在链传动系统中却成反比关系。基本原理是功率保持不变（减去效率损失），因此当速度降低时，扭矩必须成比例地增加。

扭矩倍增效应

相对于驱动装置而言，增加从动链轮的齿数会产生机械优势。这意味着移动给定的负载所需的输入扭矩更小，或者相反，给定的输入扭矩可以移动更重的负载。

扭矩计算：输出扭矩 = 输入扭矩 × 链轮比

以之前的 3:1 传动比为例（15 齿驱动，45 齿从动）：

• 如果输入扭矩为 10 磅-英尺

• 输出扭矩 = 10 磅-英尺 × 3 = 30 磅-英尺

这种扭矩倍增就是链传动在重型机械中如此有效的原因。通过选择合适的链轮，一个相对较小的电机也能移动巨大的负载。

实际扭矩应用

高扭矩要求

• 需要大扭矩的应用需要使用大型从动链轮：

• 运输成吨物料的采矿设备

• 建筑机械

• 打破坚硬土壤的农业耕作机

• 处理粘性材料的工业搅拌机

• 电梯和起重系统

低扭矩、高速度

在某些应用中，速度比扭矩更重要：

• 用于轻型包装的高速输送机

• 某些机加工操作

• 赛车摩托车（在特定齿轮范围内）

• 某些泵送应用

权衡现实

要知道，在直接驱动系统中不可能同时拥有高速和高扭矩，这一点至关重要。选择齿数从根本上说就是要为您的应用选择正确的平衡。许多复杂的机器使用多个链传动级或组合系统。这有助于它们在不同的操作过程中实现高速和高扭矩。

链轮齿数如何影响链条寿命

链轮齿数如何直接影响滚子链的使用寿命，这一点也许不那么明显，但同样重要。这种关系涉及多个因素，包括铰接角、多边形效应和接触应力。

最小齿数建议

行业标准建议采用最小齿数，以确保链条的合理使用寿命：

• 驱动链轮：最少 17-25 齿（取决于应用情况）

• 驱动链轮：最少 17 个齿

• 惰轮最小 17 齿

之所以有这些最小值，是因为较小的链轮会给链条带来更恶劣的工作条件。

多边形效应和链条衔接

当链条绕过链轮时，并不是沿着完美的圆形路径运行。相反，它会形成一个多边形，边长与链条节距相等。较小的链轮（齿数较少）形成的多边形角度更尖锐，从而导致一些问题：

铰接频率增加

由于齿数较少，链条每转一圈必须更频繁地铰接（在销轴接头处弯曲）。一个 12 齿链轮每转一圈需要 12 次运动。而 30 齿链轮每转一圈需要 30 次运动。不过，30 齿链轮在相同距离内的转数较少。

更高的铰接角

较小的链轮会迫使链条在每个齿啮合处产生更大的弯曲角度。这种增大的角度会产生

• 链销和衬套承受更大的压力

• 加速铰接点的磨损

• 摩擦和发热增加

• 链条疲劳失效的可能性增大

和弦动作（速度变化）

多边形效应会产生轻微的速度变化，这被称为弦向作用。当每个链节与链轮齿啮合和脱离时，有效半径会发生轻微变化，从而导致速度脉动。较小的链轮会放大这种效应，从而导致：

• 振动加剧

• 噪音增大

• 链条承受更大的动态负载

• 加速部件磨损

接触应力和载荷分布

在任何给定时刻与链条啮合的齿数都会影响载荷的分布：

• 齿数越少 = 单齿载荷越大：齿数较少的链轮与链条的接触较少。这意味着每个齿承受的总载荷更大。这种集中应力会加速轮齿磨损。

• 更多的齿 = 更好的负载分布：较大的链轮有更多的齿。它们同时啮合更多的链节。这就将负载分散到了更多的接触点上。这就减少了单个齿的应力，延长了链轮和链条的使用寿命。

磨损率和齿数

研究和实地经验表明两者之间存在明显的相关性：

• 10-15 个齿：预期链条寿命会明显缩短（可能是最佳寿命的 50-70）

• 17-21 齿：在许多应用中可以接受，但仍低于最佳值

• 25-30 齿：对于大多数工业应用，链条寿命良好

• 35+ 齿：链条寿命长，铰接应力小

为了延长链条的使用寿命，许多工程师建议使用 21 到 25 齿的驱动链轮。他们建议在重载或长时间使用时使用齿数更多的链轮。

润滑要求

较小的链轮（齿数较少）需要更频繁、更有效的润滑，因为

• 较高的铰接频率会产生更多的摩擦热

• 更锋利的弯曲角度会更强烈地挤压润滑油

• 销轴和衬套之间的相对运动更快，加速了润滑剂的分解

链轮较小的系统通常需要持续润滑系统，而不是定期手动润滑，以保持链条足够的使用寿命。

为您的应用选择合适的齿数

选择最佳齿数需要平衡多种竞争因素。以下是一种系统的方法：

步骤 1：确定所需的速度和扭矩

从您的应用要求开始：

• 您的输入速度是多少？

• 需要多大的输出速度？

• 必须传输多大的扭矩？

• 运行期间的峰值负载是多少？

步骤 2：计算所需比率

根据速度要求，计算所需比率：

• 所需比率 = 输入速度 ÷ 预期输出速度

步骤 3：选择驱动链轮齿数

选择驱动链轮时应考虑以下因素：

• 最少：17 个齿，以保证链条的合理使用寿命（对于要求较高的应用，齿数应在 25 个以上）

• 空间限制：较大的驱动装置需要更大的间隙

• 轴的尺寸：确保链轮孔径与轴直径匹配

• 标准尺寸：使用标准齿数（15、17、19、20、25、30 等）可降低成本

步骤 4：计算驱动链轮齿数

将驱动链轮齿数乘以所需的传动比：

• 驱动齿数 = 驱动齿数 × 所需比率

四舍五入到最接近的标准尺寸。

步骤 5：验证链条预期寿命

检查两个链轮是否都符合使用条件下的最小齿数建议：

• 轻载、低时数：可以接受 17 个以上的齿数

• 中度负荷：建议 21 个以上齿数

• 重负荷、高工作时间：驱动轮 25 个以上齿数，从动轮 30 个以上齿数

• 严酷工况：驱动 30+ 齿，从动 40+ 齿

步骤 6：考虑物理限制因素

确保所选链轮在空间范围内：

• 计算节圆直径：PD = (节距 × 齿数) ÷ π

• 确认轴中心距可容纳两个链轮以及适当的链条缠绕

• 检查轴承座、防护罩和相邻部件周围的间隙

常见的齿轮数错误以及如何避免这些错误

错误 1：为节省空间而选择过少的齿轮数

虽然较小的链轮结构紧凑，但隐藏的成本包括

• 链条过早失效，需要更频繁地更换

• 更高的维护人工成本

• 链条故障时可能导致系统停机

• 加速链轮磨损

解决方案：在设计阶段就为尺寸适当的链轮投资适当的空间。

错误 2：忽视最小齿数标准

有些设计人员选择 10-12 齿链轮，以在单级中实现高传动比。

解决方案：使用多级减速或考虑采用其他驱动方法（齿轮箱、皮带传动）来实现极高的传动比。

错误 3：链轮尺寸与负载条件不匹配

在高负荷应用中使用小链轮会加速故障。

解决方案：根据服务的严重程度调整齿数，而不仅仅是空间的可用性。

错误 4：忘记高峰负荷

只考虑平均载荷而忽略冲击载荷或峰值扭矩，会导致链轮过早失效。

解决方案：使用适当的服务系数（通常为 1.2-2.0，具体取决于应用）确定链轮的峰值载荷大小。

错误 5：不了解就照搬现有设计

"以前能用 "并不意味着它是最佳的，尤其是在维护频繁的情况下。

解决方案：在复制设计之前，分析现有系统的实际使用寿命与预期使用寿命。

高级注意事项

奇数齿轮数与偶数齿轮数

有经验的工程师通常喜欢使用奇数齿数的链轮，尤其是质数（17、19、23、29 等）。理由是

• 奇数齿数能更均匀地分散链节之间的磨损

• 质数降低了同一链节与同一齿啮合的频率

• 在某些应用中，这种 "磨损分布 "可将链条寿命延长 10-20

然而，偶数齿数（20、24、30 等）也被广泛使用和接受，特别是在以下情况下：

• 需要精确的传动比

• 标准尺寸符合您的需求

• 链轮足够大，磨损分布不太重要

多股链条

当功率要求超过单股链的能力时，可使用多股链条（双链、三链或四链）。齿数方面的考虑因素保持不变，但..：

• 负载分布在多股链上

• 最小齿数变得更加重要

• 链轮之间的对齐变得至关重要

• 成本和复杂性大大增加

温度影响

工作温度会影响最佳齿数的选择：

• 高温：润滑油变稀，需要更大的链轮以更好地散热

• 低温：润滑油变稠，可能需要更大的链轮来克服增加的摩擦力

• 温度循环：温度变化会导致膨胀和收缩。这会影响链条张力。因此，选择合适的齿数对于保持适当的包角非常重要。

真实世界应用实例

示例 1：工业输送机

要求

• 电机：1,750 转/分，5 马力

• 所需的输送机速度： 每分钟 30 英尺

• 负载：稳定状态下为 2,000 磅

• 运行时间每天 16 小时，每周 6 天

解决方案

• 驱动链轮：25 齿（坚固耐用，可连续工作）

• 驱动链轮：72 齿（比率约为 2.9:1）

• 输出转速： ~600 RPM

• 链条ANSI #60（3/4 英寸节距）

• 链条预期寿命：15,000-20,000 小时，保养得当

示例 2：摩托车主减速器

要求

• 发动机输出功率：最大 8,000 RPM

• 预期后轮速度：最高速度 2,000 RPM

• 峰值扭矩：60 磅-英尺

• 用途高性能街道骑行

解决方案

• 前链轮：15 齿（结构紧凑，适合发动机壳体）

• 后链轮：43 齿（传动比约为 2.87:1）

• 输出扭矩~172 lb-ft 至后轮

• 链条：#520 号（5/8 英寸节距）

• 权衡：前链轮低于链条寿命的最佳值，但可接受摩托车的工作周期

示例 3：农业设备

要求：

• 拖拉机 PTO：540 RPM

• 耕刀期望转速： 180 RPM

• 峰值冲击负荷：额定值的 150

• 使用环境多尘、受污染、季节性使用

解决方案

• 驱动链轮：30 齿（坚固耐用，可承受冲击负荷）

• 驱动链轮：90 齿（传动比为 3:1）

• 链条ANSI #80（1 英寸节距）重型链条

• 特别考虑：两个链轮尺寸过大，可承受污染和冲击负荷

• 链条预期寿命：5-7 年，按季节使用并妥善保管

延长链条寿命的维护技巧

无论选择哪种齿数，适当的维护都能最大限度地延长链条系统的使用寿命：

• 定期润滑：遵循制造商的间隔时间，对于较小的链轮应增加润滑频率

• 张力监控：每月检查并调整链条张力，或按照制造商的规格进行调整

• 对齐验证：无论齿数多少，不对中都会加速磨损

• 磨损检查：定期测量链条伸长率；当伸长率达到 2-3% 时进行更换

• 链轮检查：齿磨损明显时更换链轮（钩状齿形）

• 清洁：清除加速磨损的碎屑

• 负载监控：避免链条和链轮承受超过设计负荷的压力

结论

链轮齿数不仅仅是图纸上的一个尺寸。它是决定系统速度、扭矩倍增、效率、噪音、振动和部件寿命的基本参数。了解齿数对这些因素的影响有助于工程师和技术人员做出明智的选择。这可以提高性能，降低生命周期成本。

有关链轮的更多信息，请联系Lily Bearing。
