Comprender el número de dientes de la rueda dentada: cómo afecta a la velocidad, el par y la vida útil de la cadena

En los sistemas de transmisión por cadena de rodillos, el número de dientes de la rueda dentada es importante. Afecta al funcionamiento del sistema. Independientemente del tipo de máquina en la que trabaje, es importante conocer el número de dientes. Esto incluye motocicletas, cintas transportadoras, maquinaria agrícola y otras máquinas accionadas por cadena.

Saber cómo afecta el número de dientes a la velocidad, el par y la vida útil de la cadena puede ayudarle a ahorrar tiempo y dinero. También puede ayudarle a evitar costosos tiempos de inactividad.

¿Qué es el número de dientes del piñón?

El número de dientes de un piñón se refiere al número total de dientes alrededor de la circunferencia de un piñón. Este número aparentemente simple tiene profundas implicaciones en el funcionamiento de su sistema de transmisión por cadena. El número de dientes puede oscilar entre 10 dientes en los piñones de arrastre pequeños y más de 100 dientes en los piñones de arrastre grandes utilizados en la industria.

El número de dientes afecta al diámetro de paso de la rueda dentada. Éste es el diámetro del círculo que pasa por los centros de los pasadores de la cadena. A medida que aumenta el número de dientes, también aumenta el diámetro de paso. Este cambio afecta al funcionamiento del piñón con la cadena y al envío de potencia.

Los fundamentos: Relaciones entre piñones y reductoras

Antes de profundizar en los efectos específicos del número de dientes, es esencial comprender las relaciones de los piñones. La relación entre la rueda motriz y la rueda conducida determina la ventaja mecánica del sistema. El piñón motriz está vinculado a la fuente de energía, mientras que el piñón conducido está vinculado a la carga.

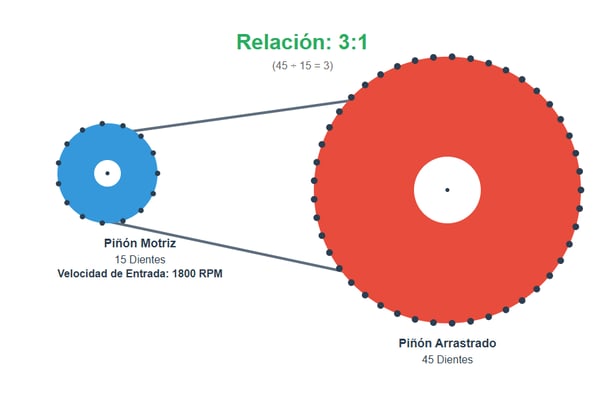

Cálculo de la relación de piñones: La relación de piñones se calcula dividiendo el número de dientes del piñón conducido por el número de dientes del piñón conductor.

Ejemplo 1 Conductor = 15 dientes, conducido = 45 dientes

• Relación = 45 ÷ 15 = 3:1

• El eje conducido gira una vez por cada tres rotaciones del eje conductor

Ejemplo 2 Conductor = 20 dientes, conducido = 20 dientes

• Relación = 20 ÷ 20 = 1:1

• Ambos ejes giran a la misma velocidad

Comprender esta relación es crucial porque constituye la base de cómo el número de dientes afecta a la velocidad y al par.

Cómo afecta el número de dientes a la velocidad

La relación entre el número de dientes del piñón y la velocidad es sencilla. Cuando se aumenta el número de dientes del piñón conducido y se mantiene igual el conductor, la velocidad de salida disminuye.

Escenarios de reducción de velocidad

Aplicaciones de alta velocidad (aumento de velocidad)

Si la rueda motriz tiene más dientes que la rueda conducida, se crea una situación de aumento de velocidad o sobremarcha. Un piñón conductor de 30 dientes y un piñón conducido de 15 dientes crean una relación de 1:2. Esto significa que el eje de salida gira el doble que el de salida. Esto significa que el eje de salida gira el doble de rápido que el de entrada.

• Esta configuración es común en:

• Transmisiones finales de bicicletas en las que se desea la máxima velocidad

• Algunos sistemas transportadores que requieren un movimiento rápido del material

• Ciertas aplicaciones de transmisión de potencia en las que se prioriza la velocidad sobre el par motor

Aplicaciones de reducción de velocidad

Por el contrario, cuando el piñón conducido tiene más dientes que el conducido (la situación más común), se consigue una reducción de velocidad. Un piñón conductor de 15 dientes con un piñón conducido de 60 dientes crea una reducción de 4:1, lo que significa que la salida gira a una cuarta parte de la velocidad de entrada.

La reducción de velocidad es frecuente en:

• Transmisiones traseras de motocicletas (velocidad del motor a velocidad de la rueda)

• Maquinaria industrial que requiere un par elevado a velocidades más bajas

• Maquinaria agrícola como cosechadoras y cultivadoras

• Transportadores de cargas pesadas

Cálculo de la velocidad de salida

Para calcular la velocidad de salida real en RPM:

RPM de salida = (Dientes motrices ÷ Dientes conducidos) × RPM de entrada

Si su motor funciona a 1.800 RPM con un piñón conductor de 15 dientes y un piñón conducido de 45 dientes:

RPM de salida = (15 ÷ 45) × 1.800 = 600 RPM

Esta relación matemática hace que la elección de los piñones sea una forma útil de satisfacer las necesidades exactas de velocidad. Puede hacerlo sin cambiar los motores u otras fuentes de energía.

Cómo afecta el número de dientes al par

Aunque a menudo se habla de la velocidad y el par por separado, en los sistemas de transmisión por cadena están inversamente relacionados. El principio fundamental es que la potencia permanece constante (menos las pérdidas por eficiencia), por lo que cuando la velocidad disminuye, el par debe aumentar proporcionalmente.

El efecto multiplicador del par

Cuando se aumenta el número de dientes de la rueda dentada conducida en relación con la conducida, se crea una ventaja mecánica. Esto significa que se requiere menos par de entrada para mover una carga determinada o, a la inversa, un par de entrada determinado puede mover una carga más pesada.

Cálculo del par: Par de salida = Par de entrada × Relación de piñones

Utilizando nuestro ejemplo anterior de relación 3:1 (15 dientes conductor, 45 dientes conducido):

• Si el par de entrada es de 10 lb-ft

• Par de salida = 10 lb-ft × 3 = 30 lb-ft

Esta multiplicación del par es la razón por la que las transmisiones por cadena son tan eficaces en maquinaria pesada. Un motor relativamente pequeño puede mover cargas considerables mediante la selección adecuada de piñones.

Aplicaciones prácticas de par

Altos requisitos de par

• Las aplicaciones que necesitan un par considerable utilizan ruedas dentadas accionadas de gran tamaño:

• Equipos de minería que mueven toneladas de material

• Maquinaria de construcción

• Motocultores que rompen suelos duros

• Mezcladoras industriales que manipulan materiales viscosos

• Elevadores y sistemas de elevación

Bajo par, alta velocidad

Algunas aplicaciones dan prioridad a la velocidad sobre el par:

• Transportadores de alta velocidad para paquetes ligeros

• Ciertas operaciones de mecanizado

• Motocicletas de carreras (en gamas de marchas específicas)

• Algunas aplicaciones de bombeo

La realidad del intercambio

Es fundamental comprender que en un sistema de transmisión directa no es posible disponer simultáneamente de alta velocidad y alto par. La selección del número de dientes consiste fundamentalmente en elegir el equilibrio adecuado para su aplicación. Muchas máquinas complejas utilizan varias etapas de transmisión por cadena o sistemas combinados. Esto les ayuda a conseguir alta velocidad y alto par durante diferentes operaciones.

Cómo afecta el número de dientes a la vida en cadena

Quizás menos obvio pero igualmente importante es cómo el número de dientes del piñón afecta directamente a la vida útil de la cadena de rodillos. En esta relación intervienen múltiples factores, como los ángulos de articulación, el efecto poligonal y la tensión de contacto.

Recomendaciones sobre el número mínimo de dientes

Las normas del sector recomiendan un número mínimo de dientes para garantizar una vida útil razonable de la cadena:

• Ruedas dentadas motrices: Mínimo 17-25 dientes (dependiendo de la aplicación)

• Piñones motrices: Mínimo 17 dientes

• Ruedas tensoras: Mínimo 17 dientes

Estos mínimos existen porque los piñones más pequeños crean condiciones de funcionamiento más severas para la cadena.

El efecto polígono y la articulación de la cadena

Cuando una cadena se enrolla alrededor de un piñón, no sigue una trayectoria circular perfecta. En su lugar, forma un polígono con lados iguales al paso de la cadena. Los piñones más pequeños (menos dientes) crean un polígono con ángulos más agudos, lo que causa varios problemas:

Aumento de la frecuencia de articulación

Con menos dientes, la cadena debe articularse (doblarse en las articulaciones de los pasadores) con más frecuencia en cada revolución. Un piñón de 12 dientes necesita 12 movimientos para cada vuelta. Un piñón de 30 dientes requiere 30 movimientos para la misma vuelta. Sin embargo, el piñón de 30 dientes da menos vueltas en la misma distancia.

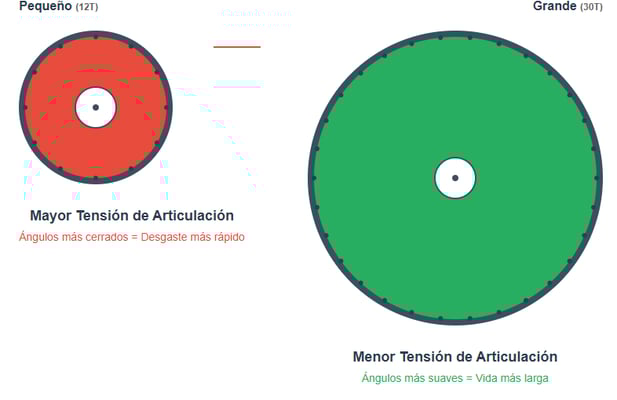

Mayores ángulos de articulación

Los piñones más pequeños fuerzan a la cadena a pasar por ángulos de flexión más pronunciados en cada encaje de diente. Este mayor ángulo crea:

• Mayor tensión en los bulones y casquillos de la cadena

• Desgaste acelerado en los puntos de articulación

• Mayor fricción y generación de calor

• Mayor probabilidad de fallo por fatiga de la cadena

Acción cordal (variación de velocidad)

El efecto poligonal crea una ligera variación de velocidad conocida como acción cordal. A medida que cada eslabón de la cadena se engancha y desengancha de los dientes del piñón, el radio efectivo cambia ligeramente, causando pulsaciones de velocidad. Los piñones más pequeños amplifican este efecto, provocando:

• Aumento de las vibraciones

• Mayor ruido

• Mayores cargas dinámicas en la cadena

• Desgaste acelerado de los componentes

Tensión de contacto y distribución de la carga

El número de dientes engranados con la cadena en un momento dado afecta a la distribución de la carga:

• Menos dientes = Mayor carga individual por diente: Un piñón con menos dientes tiene menos contacto con la cadena. Esto significa que cada diente soporta una mayor parte de la carga total. Este esfuerzo concentrado acelera el desgaste de los dientes.

• Más dientes = Mejor distribución de la carga: Los piñones más grandes tienen más dientes. Engranan más eslabones de cadena al mismo tiempo. Esto reparte la carga entre más puntos de contacto. Esto reduce la tensión en cada diente y alarga la vida del piñón y de la cadena.

Índices de desgaste y número de dientes

La investigación y la experiencia sobre el terreno muestran claras correlaciones:

• 10-15 dientes: La vida útil de la cadena puede reducirse considerablemente (potencialmente entre el 50 y el 70% de la vida útil óptima).

• 17-21 dientes: Aceptable para muchas aplicaciones, pero aún por debajo del nivel óptimo.

• 25-30 dientes: Buena vida de la cadena para la mayoría de las aplicaciones industriales

• 35+ dientes: Excelente duración de la cadena, mínimo esfuerzo de articulación

Para que las cadenas duren más, muchos ingenieros recomiendan utilizar piñones de 21 a 25 dientes. Sugieren más dientes para cargas pesadas o largas horas de uso.

Requisitos de lubricación

Los piñones más pequeños (menos dientes) requieren una lubricación más frecuente y eficaz porque:

• La mayor frecuencia de articulación genera más calor por fricción

• Los ángulos de flexión más agudos exprimen el lubricante de forma más agresiva

• El movimiento relativo más rápido entre pasadores y casquillos acelera la rotura del lubricante

Los sistemas con piñones más pequeños suelen necesitar sistemas de lubricación continua en lugar de lubricación manual periódica para mantener una vida útil adecuada de la cadena.

Selección del número de dientes adecuado para su aplicación

Para elegir el número óptimo de dientes hay que sopesar varios factores. He aquí un enfoque sistemático:

Paso 1: Determinar la velocidad y el par necesarios

Comience con los requisitos de su aplicación:

• ¿De qué velocidad de entrada dispone?

• ¿Qué velocidad de salida necesita?

• ¿Qué par debe transmitirse?

• ¿Cuáles son las cargas máximas durante el funcionamiento?

Paso 2: Calcular la relación requerida

En función de los requisitos de velocidad, calcule la relación necesaria:

• Relación requerida = Velocidad de entrada ÷ Velocidad de salida deseada

Paso 3: Seleccionar el número de dientes del piñón conductor

Elija un piñón conductor teniendo en cuenta estas consideraciones:

• Mínimo: 17 dientes para una vida razonable de la cadena (25+ dientes para aplicaciones exigentes)

• Limitaciones de espacio: Los piñones más grandes necesitan más espacio

• Tamaño del eje: Asegúrese de que el diámetro del piñón coincide con el diámetro del eje

• Tamaños estándar: El uso de números de dientes estándar (15, 17, 19, 20, 25, 30, etc.) reduce el coste.

Paso 4: Calcular el número de dientes de la rueda dentada motriz

Multiplique el número de dientes de su rueda motriz por la relación requerida:

• Dientes motrices = Dientes motrices × Relación requerida

Redondee al tamaño estándar más próximo.

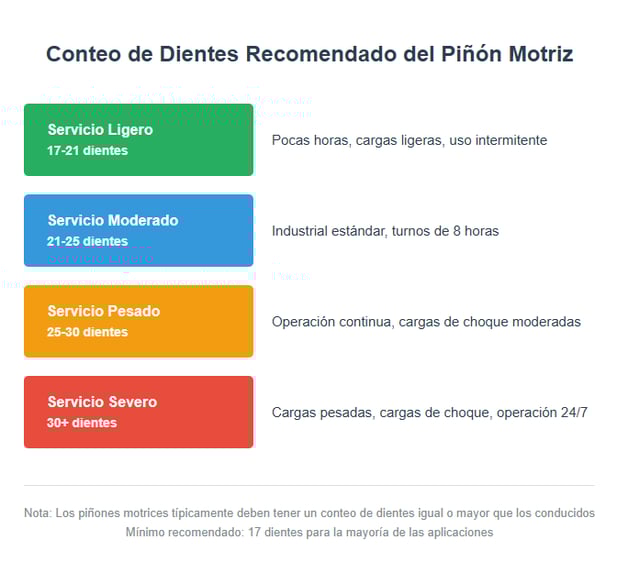

Paso 5: Verificar las expectativas de duración de la cadena

Compruebe que ambos piñones cumplen las recomendaciones de número mínimo de dientes para sus condiciones de servicio:

• Trabajo ligero, pocas horas: 17+ dientes pueden ser aceptables

• Servicio moderado: se recomiendan más de 21 dientes

• Servicio pesado, muchas horas: 25+ dientes para el conductor, 30+ para la transmisión

• Servicio severo: 30+ dientes conductor, 40+ conducido

Paso 6: Considerar las limitaciones físicas

Asegúrese de que las ruedas dentadas seleccionadas se ajustan al espacio disponible:

• Calcule el diámetro de paso: PD = (Paso × Dientes) ÷ π

• Compruebe que la distancia entre ejes permite alojar los dos piñones y que la cadena se enrolla correctamente.

• Compruebe la holgura alrededor de las carcasas, protecciones y componentes adyacentes

Errores comunes en el recuento de dientes y cómo evitarlos

Error 1: Elegir pocos dientes para ahorrar espacio

Aunque los piñones más pequeños son más compactos, tienen costes ocultos:

• Rotura prematura de la cadena que requiere una sustitución más frecuente

• Mayores costes de mantenimiento

• Posible tiempo de inactividad del sistema durante los fallos de la cadena

• Desgaste acelerado de los piñones

Solución: Invertir en el espacio adecuado para los piñones de tamaño adecuado durante la fase de diseño.

Error 2: Ignorar las normas de número mínimo de dientes

Algunos diseñadores seleccionan piñones de 10-12 dientes para conseguir relaciones elevadas en una sola etapa.

Solución: Utilizar varias etapas de reducción o considerar métodos de transmisión alternativos (caja de cambios, transmisión por correa) para relaciones extremas.

Error 3: No adaptar el tamaño de los piñones a las condiciones de carga

El uso de piñones pequeños en aplicaciones de alta carga acelera el fallo.

Solución: Ajuste el número de dientes a la gravedad del servicio, no sólo a la disponibilidad de espacio.

Error 4: Olvidarse de los picos de carga

Dimensionar los piñones para la carga media ignorando las cargas de choque o los picos de par conduce a fallos prematuros.

Solución: Dimensionar los piñones para cargas punta con los factores de servicio adecuados (normalmente 1,2-2,0 dependiendo de la aplicación).

Error 5: Copiar diseños existentes sin comprenderlos

"Antes funcionaba" no significa que sea óptimo, sobre todo si el mantenimiento era frecuente.

Solución: Analizar los sistemas existentes en función de la vida útil real frente a la prevista antes de replicar los diseños.

Consideraciones avanzadas

Dientes pares e impares

Los ingenieros experimentados suelen preferir los piñones con un número de dientes impar, especialmente los números primos (17, 19, 23, 29, etc.). El razonamiento:

• Los dientes impares distribuyen el desgaste de forma más uniforme entre los eslabones de la cadena.

• Los números primos reducen la frecuencia con la que el mismo eslabón de la cadena engrana en el mismo diente.

• Esta "distribución del desgaste" puede prolongar la vida útil de la cadena entre un 10 y un 20% en algunas aplicaciones.

Sin embargo, los números de dientes pares (20, 24, 30, etc.) también se utilizan mucho y son aceptables, sobre todo cuando:

• Se requieren relaciones exactas

• Los tamaños estándar se ajustan a sus necesidades

• Los piñones son lo suficientemente grandes como para que la distribución del desgaste sea menos crítica.

Cadenas de múltiples ramales

Cuando los requisitos de potencia superan la capacidad de una cadena de un solo ramal, se utilizan cadenas de ramales múltiples (dúplex, triplex o cuádruplex). Las consideraciones sobre el número de dientes siguen siendo las mismas, pero:

• La carga se distribuye entre varios ramales

• El número mínimo de dientes es aún más crítico.

• La alineación entre las ruedas dentadas es crucial.

• El coste y la complejidad aumentan considerablemente.

Efectos de la temperatura

La temperatura de funcionamiento afecta a la selección del número óptimo de dientes:

• Altas temperaturas: Los lubricantes se diluyen, lo que requiere piñones más grandes para una mejor disipación del calor.

• Temperaturas bajas: Los lubricantes se espesan, lo que puede requerir piñones más grandes para superar la mayor fricción.

• Ciclos de temperatura: Los cambios de temperatura pueden provocar dilataciones y contracciones. Esto afecta a la tensión de la cadena. Por lo tanto, elegir el número de dientes adecuado es importante para mantener los ángulos de envoltura correctos.

Ejemplos de aplicaciones reales

Ejemplo 1: Transportador industrial

Requisitos:

• Motor: 1.750 RPM, 5 CV

• Velocidad deseada del transportador: 30 pies por minuto

• Carga: 2.000 libras en estado estacionario

• Funcionamiento: 16 horas diarias, 6 días a la semana

Solución:

• Piñón conductor: 25 dientes (robusto para trabajo continuo)

• Piñón motriz: 72 dientes (relación aproximada 2,9:1)

• Velocidad de salida: ~600 RPM

• Cadena: ANSI #60 (paso de 3/4")

• Vida útil prevista de la cadena: 15.000-20.000 horas con un mantenimiento adecuado

Ejemplo 2: Transmisión final de motocicleta

Requisitos:

• Potencia del motor: 8.000 RPM máximo

• Velocidad deseada de la rueda trasera: 2.000 RPM a velocidad máxima

• Par máximo: 60 lb-pie

• Uso: Rendimiento en la calle

Solución:

• Piñón delantero: 15 dientes (compacto, se adapta a la carcasa del motor)

• Piñón trasero: 43 dientes (relación aproximada 2,87:1)

• Par de salida: ~172 lb-ft a la rueda trasera

• Cadena: #520 (paso de 5/8")

• Contrapartida: Piñón delantero por debajo del óptimo para la vida de la cadena, pero aceptable para el ciclo de trabajo de la motocicleta

Ejemplo 3: Equipo agrícola

Requisitos:

• Toma de fuerza del tractor: 540 RPM

• Velocidad deseada de la cuchilla: 180 RPM

• Cargas de choque máximas: 150% de la nominal

• Entorno: Polvoriento, contaminado, uso estacional

Solución:

• Piñón conductor: 30 dientes (robusto para cargas de choque)

• Rueda dentada motriz: 90 dientes (relación 3:1)

• Cadena: ANSI #80 (paso de 1") de alta resistencia

• Consideración especial: Ambos piñones sobredimensionados para soportar la contaminación y la carga de choque

• Vida útil prevista de la cadena: 5-7 años con un uso estacional y un almacenamiento adecuado

Consejos de mantenimiento para prolongar la vida útil de la cadena

Independientemente de la selección del número de dientes, un mantenimiento adecuado maximiza la longevidad del sistema de cadena:

• Lubricación regular: Siga los intervalos del fabricante, aumente la frecuencia para piñones más pequeños.

• Control de la tensión: Compruebe y ajuste la tensión de la cadena mensualmente o según las especificaciones del fabricante.

• Verificación de la alineación: La desalineación acelera el desgaste independientemente del número de dientes.

• Inspección de la cadena: Mida el alargamiento de la cadena con regularidad; sustitúyala a un 2-3% de alargamiento

• Inspección de piñones: Sustituya los piñones cuando el desgaste de los dientes sea evidente (perfiles de dientes enganchados)

• Limpieza: Eliminar los residuos que aceleran el desgaste abrasivo

• Control de cargas: Evite exceder las cargas de diseño que estresan tanto la cadena como los piñones

Conclusión

El número de dientes de los piñones es mucho más que una dimensión en un plano. Es un parámetro fundamental que determina la velocidad del sistema, la multiplicación del par, la eficacia, el ruido, las vibraciones y la vida útil de los componentes. Saber cómo influye el número de dientes en estos factores ayuda a los ingenieros y técnicos a tomar decisiones inteligentes. Esto puede mejorar el rendimiento y reducir los costes del ciclo de vida.

Si desea más información sobre ruedas dentadas, póngase en contacto con Lily Bearing.
