直线导轨故障排除完整指南

直线导轨是现代制造、自动化和数控机床中精密运动的支柱。一旦这些关键部件出现故障，生产就会停止，成本就会飙升，维护团队就会争分夺秒地查找故障根源。

了解如何排除常见的直线导轨故障对于任何工程师、技术人员或设备经理来说都至关重要，因为他们的目标是最大限度地延长直线运动系统的正常运行时间和使用寿命。

在本综合指南中，我们将探讨直线导轨最常见的故障模式，深入研究其根本原因，并提供可行的故障排除步骤。

无论您遇到的是过早磨损、噪音过大还是灾难性损坏，本文都将为您提供有效诊断和解决直线导轨问题的知识。

直线导轨维护的重要性

在深入研究具体故障模式之前，了解直线导轨维护的重要性至关重要。直线导轨，也称为直线导轨或直线轴承，设计用于支持重负荷，同时保持高精度和低摩擦。然而，它们的工作环境通常比较恶劣、多尘或受极端力量的影响。

如果没有适当的保养，即使是最优质的直线导轨也会出现磨损。定期检查、充分润滑和正确安装是保证直线导轨使用寿命的支柱。通过积极解决潜在问题，可以防止小问题升级为大故障，为公司节省大量时间和金钱。

常见直线导轨故障模式

直线导轨发生故障时，很少会毫无征兆。有效排除故障的关键在于识别损坏的早期迹象并了解其含义。以下是轴承行业最常见的故障模式。

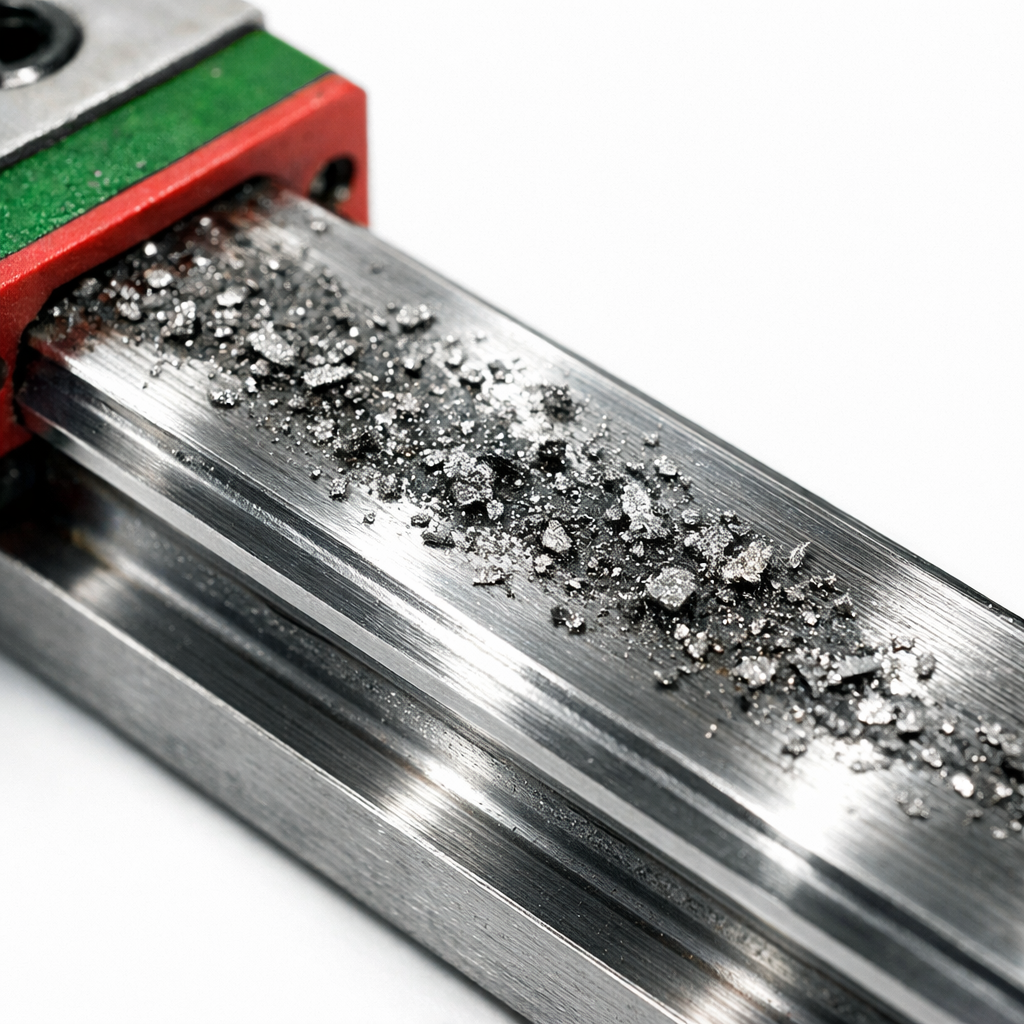

剥落（点蚀）

剥落又称点蚀，是直线导轨最常见的故障模式之一。当金属小颗粒从滚道或滚动元件（滚珠或滚子）表面分离时，就会发生剥落。这会产生粗糙、坑洼的表面，严重影响导轨的平稳运行。

剥落的原因

剥落通常是滚动接触疲劳造成的。每个直线导轨都根据其额定动载荷计算出疲劳寿命。当导轨达到这一寿命时，剥落是自然发生的。但是，过早剥落是潜在问题的明显标志。

导致过早剥落的常见原因包括

• 超载：超出导轨的静态或动态负载能力。

• 错位：安装不当导致滚道上的负载分布不均。

• 预紧力不当：预紧力过大会增加内应力，加速疲劳。

剥落故障排除

如果发现剥落，首先要检查应用的负载计算。确保导轨的尺寸适合其承受的力。

其次，检查导轨和安装面的对齐情况。即使是轻微的不对齐也会大大缩短直线导轨的使用寿命。

最后，确认预紧力设置是否符合制造商针对具体应用提出的建议。

磨损和刻痕

磨损是滚道和滚动体表面逐渐退化的过程。
的过程。虽然随着时间的推移，一些磨损是不可避免的，但加速磨损或深度刻痕表明问题严重，必须立即解决。

磨损的原因

加速磨损的罪魁祸首是润滑不良和污染。

• 润滑不足：如果没有适当的润滑油膜，金属与金属之间的

  接触，导致快速磨损和摩擦加剧。

• 污染：灰尘、污垢、金属屑或冷却液进入轴承座，成为磨料，磨掉导轨的精密表面。

磨损故障排除

要解决磨损问题，首先要评估润滑方法。您是否使用了
润滑脂或润滑油的类型是否正确？是否按照建议的时间间隔使用？确保润滑系统正常运行，润滑油能够到达所有必要的部件。

接下来，检查直线导轨的密封系统。如果环境高度污染
标准密封可能不够。考虑升级为双密封、刮板或保护性波纹管，以防止碎屑进入轴承座。

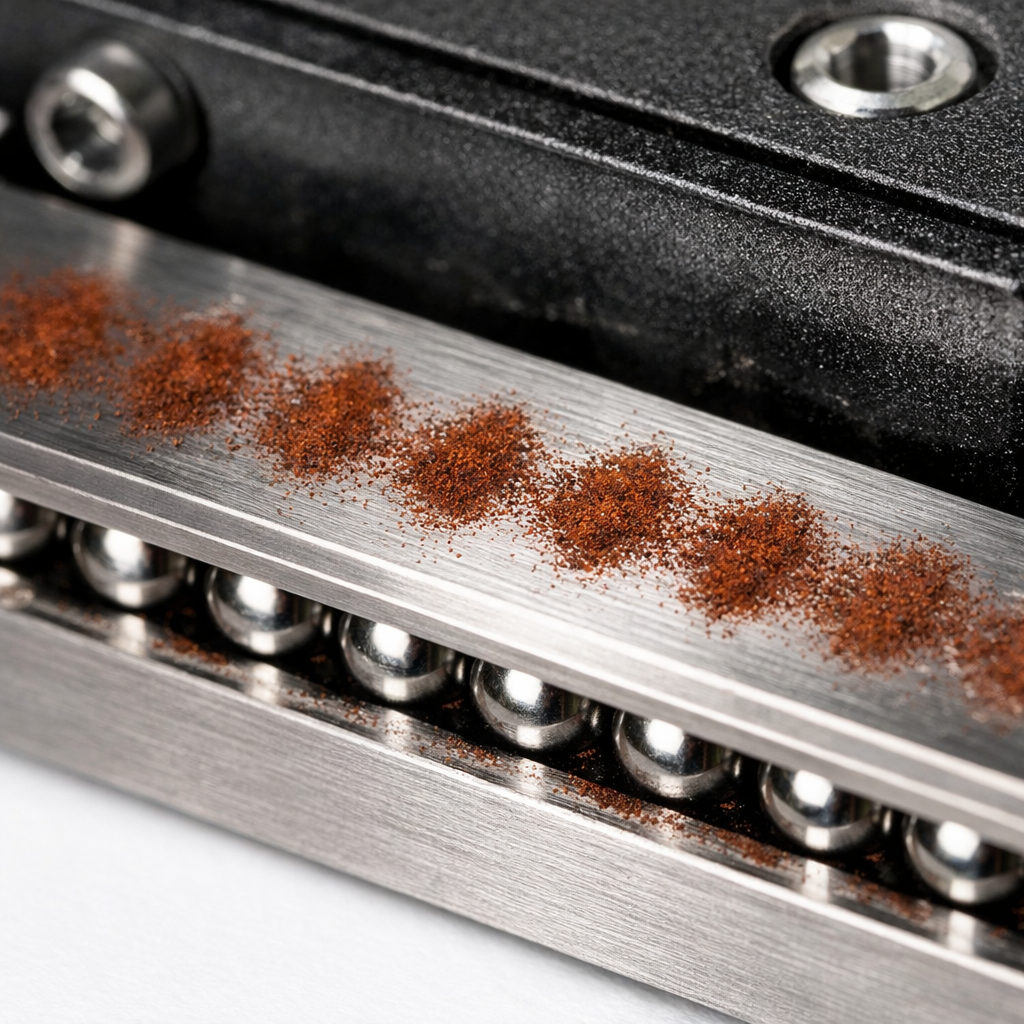

微动磨损

当两个接触面之间发生微振动时，就会产生一种特殊的磨损。在直线导轨中，摩擦磨损通常表现为滚道上出现红褐色或黑色变色，很容易被误认为是生锈。

产生微动磨损的原因

当直线导轨处于静止状态或以极短的行程移动时，微动磨损通常是由外部振动引起的。微小的运动会破坏润滑油膜，使金属与金属之间发生接触，进而导致磨损颗粒氧化。

故障排除

如果检测到微动磨损，最有效的解决方案是消除或隔离振动源。如果无法做到这一点，可考虑使用专门用于防止摩擦的润滑剂，例如含有高压添加剂的润滑脂。

此外，对机器进行编程，使其定期执行较长的 "润滑冲程"，也有助于重新分配润滑脂，防止短冲程应用中的微动磨损。

压痕（布氏压痕）

压痕或布氏压痕是滚道上的永久变形，由滚动元件压入钢中造成。这些压痕与滚珠或滚子的间距相匹配，在滑块沿轨道移动时会产生明显的凹凸或振动。

压痕产生的原因

压痕是超出直线导轨静态负载能力的极端力造成的。发生这种情况的原因可能是

• 冲击载荷：运行过程中的突然冲击或碰撞。

• 操作不当：安装过程中导轨掉落或用锤子敲打。

• 污染：夹在滚动体和滚道之间的大颗粒也会造成局部压痕。

压痕故障排除

防止压痕需要在安装和操作过程中小心操作。切勿过度用力将直线导轨块安装到导轨上。如果应用中经常出现冲击载荷，则应考虑升级为具有更高静态额定载荷的导轨，或在系统设计中加入减震器。

腐蚀

腐蚀是直线导轨金属表面的化学降解，通常表现为生锈。腐蚀不仅会削弱材料的强度，还会造成表面粗糙，加速磨损和剥落。

腐蚀的原因

锈蚀是由暴露于湿气、腐蚀性化学品或不适当的储存条件造成的。即使是人手上的天然油脂也会在未受保护的钢铁表面生锈。

锈蚀故障排除

为防止腐蚀，请确保直线导轨在安装前存放在干燥、受气候控制的环境中。在运行期间，使用盖板或波纹管保护导轨，避免直接接触水或化学品。如果应用需要冲洗或在腐蚀性环境中运行，可考虑使用不锈钢直线导轨或带有硬铬或黑铬电镀等专用防腐蚀涂层的导轨。

电蚀（电流腐蚀）

电蚀（又称电流腐蚀），是一种独特的故障模式，其特征是在滚道上出现一系列平行线或 "槽"。这种损坏通常伴随着深色褪色和运行时噪音的显著增加。

电蚀的原因

当电流通过直线导轨，在滚动体和滚道之间产生电弧时，就会发生这种腐蚀。电弧产生的局部热量会熔化钢材，形成特有的凹槽。在涉及焊接设备或接地不良的电机的应用中，这是一个常见问题。

电蚀的故障排除

防止电蚀的唯一方法是确保电流无法通过直线导轨。要做到这一点，可将所有设备正确接地，必要时使用绝缘材料将直线导轨与电源隔离。

循环零件损坏

直线导轨的循环系统（包括端盖和滚珠回油管）对于平稳运行至关重要。如果这些塑料或树脂部件损坏，滚动体将无法正常循环，导致轴承座发生灾难性故障。

损坏原因

造成再循环部件损坏的原因通常是

• 速度过快：导轨的运行速度超过其最大额定速度，会导致滚动体以过大的力量撞击端盖。

• 撞击：突然的撞击或碰撞会导致塑料部件破碎。

• 装配不当：在没有虚拟导轨的情况下强行将滑块安装到导轨上可能会移位或损坏内部零件。

损坏故障排除

请始终遵守制造商为您的特定直线导轨规定的额定速度。如果需要高速，请咨询制造商，选择专为这些条件设计的导轨。将滑块安装到导轨上时，始终使用所提供的模拟导轨，以确保滚动元件保持到位，端盖不会受力。

直线导轨诊断技术

当直线导轨开始出现故障时，通常会表现出一些症状，这些症状可以帮助您在故障完全发生之前诊断出问题所在。以下是最有效的诊断技术。

听觉检查

聆听直线导轨运行时的声音是最简单有效的诊断工具之一。

• 磨擦声或嘎吱声：表明缺乏润滑或受到严重污染。

• 尖叫或啸叫：通常表明滚道干燥或预紧力过大。

• 咔嗒或啪嗒声：表明滚动体损坏或再循环部件损坏。

目视检查

彻底的目视检查可以揭示有关直线导轨健康状况的大量信息。

• 变色：查看是否有生锈（腐蚀）、黑色/棕色痕迹（摩擦）或发蓝（因缺乏润滑而过热）。

• 表面损坏：检查导轨可见部分是否有剥落、刻痕或压痕。

• 碎屑：检查密封件周围是否堆积污垢、金属屑或干油脂。

触觉检查

感觉直线导轨的运动有助于识别校准和预紧问题。

• 卡涩或卡住运动：表明存在污染、压痕或滚动元件损坏。

• 阻力不均匀：如果滑块在一个部分很容易移动，但在另一个部分却卡住，则可能是导轨未对准或不平行。

• 过热：运行后仔细触摸轴承座。如果异常发热，导轨可能存在润滑不良、预紧力过高或过载等问题。

直线导轨安装最佳实践

许多直线导轨故障可追溯到安装不当。在装配过程中遵循最佳实践对于确保系统的使用寿命和性能至关重要。

准备安装表面

直线导轨的精度取决于其安装表面。安装表面必须加工成高度平整和平行。底座上的任何不规则都会传递到导轨上，造成局部应力和过早磨损。

仔细对齐导轨

平行安装多根导轨时，对齐至关重要。使用度盘指示器确保导轨在整个长度上完全平行。即使是几百分之一毫米的误差，也会大大增加摩擦力，缩短导轨的使用寿命。

正确拧紧螺栓

始终使用扭矩扳手按照制造商规定的扭矩拧紧安装螺栓。按照特定顺序拧紧螺栓，通常从导轨中心开始，然后向两端拧紧。这样可以确保应力分布均匀，防止导轨弯曲或扭曲。

小心操作

直线导轨是精密部件，应按精密部件对待。切勿使导轨或滑块掉落，避免用坚硬的工具撞击。将滑块滑到导轨上时，应确保其完全对齐，切勿用力。

润滑在预防故障中的作用

润滑是任何直线运动系统的命脉。它可以减少摩擦、散热并保护金属表面免受腐蚀和磨损。了解如何正确润滑直线导轨是防止过早出现故障的最有效方法。

选择正确的润滑剂

润滑脂和润滑油的选择取决于具体应用。

• 润滑脂：直线导轨最常见的选择。它能很好地附着在表面上，提供出色的防污染保护，而且不需要频繁维护。锂基润滑脂是一般应用的标准润滑脂。

• 润滑油：适用于高速应用或散热要求较高的系统。油润滑需要一个连续的供应系统，如集中泵或滴注系统。

制定润滑计划

直线导轨必须定期润滑，以保持其性能。润滑频率取决于多个因素，包括负载、速度、运行环境和使用的润滑剂类型。

一般来说，直线导轨应每运行 100 公里或每 3 到 6 个月重新润滑一次，以先到者为准。但是，在污染严重或极端温度的恶劣环境中，可能需要更频繁地进行润滑。

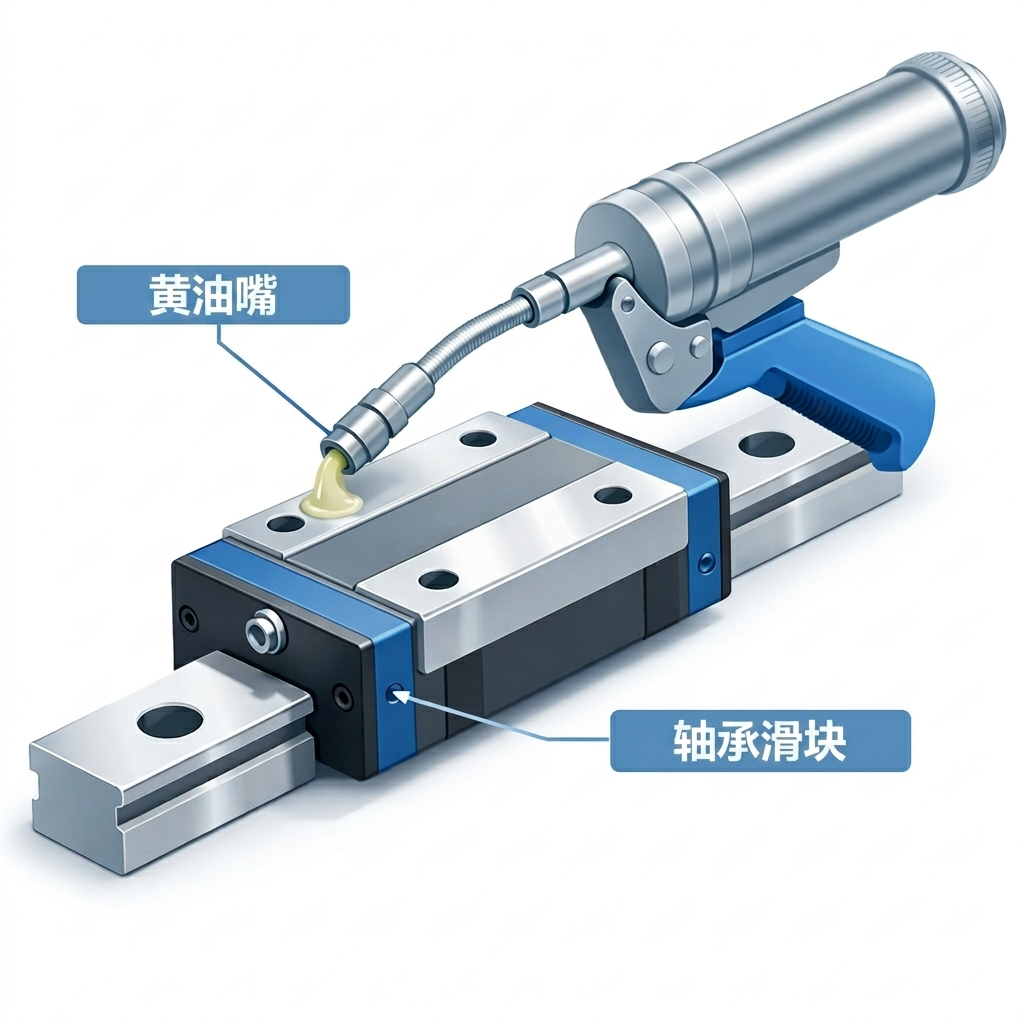

正确的润滑方法

涂抹润滑脂时，应确保润滑脂涂抹到所有滚动元件和滚道上。大多数直线导轨块都配有一个润滑脂嘴，便于涂抹润滑脂。在沿导轨来回移动滑块的同时，缓慢泵入润滑脂，使润滑剂均匀分布。避免过度润滑，因为多余的润滑脂会吸附污垢并增加滚动阻力。

结语

排除直线导轨故障需要观察、知识和主动维护相结合。通过了解常见的故障模式（如剥落、磨损、烧蚀和腐蚀）及其根本原因，您可以采取果断措施解决问题，以免导致代价高昂的停机时间。

请记住，正确安装、严格校准和严格润滑是防止直线导轨过早失效的最佳方法。通过在这些预防措施上投入时间，您将确保直线运动系统在未来数年内平稳、准确、可靠地运行。
