Las guías lineales son la columna vertebral del movimiento de precisión en la fabricación moderna, la automatización y la maquinaria CNC. Cuando estos componentes críticos fallan, la producción se detiene, los costes se disparan y los equipos de mantenimiento se afanan por encontrar la causa.
Comprender cómo solucionar los fallos más comunes de las guías lineales es esencial para cualquier ingeniero, técnico o gestor de instalaciones que desee maximizar el tiempo de actividad y prolongar la vida útil de sus sistemas de movimiento lineal.
En esta completa guía, exploraremos los modos de fallo más frecuentes de las guías lineales, profundizaremos en sus causas subyacentes y proporcionaremos pasos prácticos para la resolución de problemas.
Ya se trate de desgaste prematuro, ruido excesivo o daños catastróficos, este artículo le proporcionará los conocimientos necesarios para diagnosticar y resolver eficazmente los problemas de las guías lineales.
Antes de profundizar en los modos de fallo específicos, es fundamental comprender por qué es importante el mantenimiento de las guías lineales. Las guías lineales, también conocidas como raíles lineales o rodamientos lineales, están diseñadas para soportar cargas pesadas manteniendo una alta precisión y una baja fricción. Sin embargo, funcionan en entornos que suelen ser duros, polvorientos o sometidos a fuerzas extremas.
Sin el cuidado adecuado, incluso las guías lineales de mayor calidad sucumbirán al desgaste. Una inspección periódica, una lubricación adecuada y una instalación correcta son los pilares de la longevidad de las guías lineales. Si aborda los posibles problemas de forma proactiva, puede evitar que problemas menores se conviertan en averías graves, lo que ahorrará a su empresa mucho tiempo y dinero.
Cuando una guía lineal falla, rara vez ocurre sin previo aviso. La clave para solucionar eficazmente los problemas es reconocer los primeros signos de avería y comprender su significado. A continuación se describen los modos de fallo más comunes en la industria de los rodamientos.
La descamación, también conocida como desconchado, es uno de los modos de fallo más frecuentes en las guías lineales. Se produce cuando pequeñas partículas de metal se separan de la superficie de las pistas de rodadura o de los elementos rodantes (bolas o rodillos). Esto crea una superficie rugosa y picada que afecta significativamente al buen funcionamiento de la guía.
La descamación suele ser el resultado de la fatiga por contacto de rodadura. Cada guía lineal tiene una vida útil calculada en función de su capacidad de carga dinámica. Cuando la guía alcanza el final de su vida útil, la descamación es un fenómeno natural. Sin embargo, la descamación prematura es un claro indicador de un problema subyacente.
Sobrecarga: Superación de la capacidad de carga estática o dinámica de la guía.
Desalineación: Instalación incorrecta que provoca una distribución desigual de la carga en las pistas de rodadura.
Precarga inadecuada: Una precarga demasiado elevada aumenta la tensión interna, acelerando la fatiga.
Si observa descamación, el primer paso es revisar los cálculos de carga para su aplicación. Asegúrese de que la guía está dimensionada adecuadamente para las fuerzas que está experimentando.
A continuación, compruebe la alineación de los raíles y las superficies de montaje. Incluso una ligera desalineación puede reducir drásticamente la vida útil de una guía lineal.
Por último, compruebe que el ajuste de precarga coincide con las recomendaciones del fabricante para su aplicación específica.
El desgaste es un proceso gradual que degrada la superficie de las pistas de rodadura y los elementos rodantes.
de rodadura. Aunque cierto desgaste es inevitable con el tiempo, el desgaste acelerado o las estrías profundas indican un problema grave que debe abordarse de inmediato.
Las principales causas del desgaste acelerado son la lubricación deficiente y la contaminación.
Lubricación inadecuada: Sin una película lubricante adecuada, se produce un contacto
metal, lo que provoca un rápido desgaste y una mayor fricción.
Contaminación: El polvo, la suciedad, las virutas metálicas o el refrigerante que penetran en el bloque de rodamientos actúan como abrasivos, desbastando las superficies de precisión de la guía.
Para combatir el desgaste, comience por evaluar sus prácticas de lubricación. ¿Está utilizando el
tipo correcto de grasa o aceite? ¿Lo aplica en los intervalos recomendados? Asegúrese de que el sistema de lubricación funciona correctamente y de que el lubricante llega a todos los componentes necesarios.
A continuación, inspeccione el sistema de sellado de la guía lineal. Si el entorno está muy
Si el entorno está muy contaminado, es posible que las juntas estándar no sean suficientes. Considere la posibilidad de cambiar a juntas dobles, rascadores o fuelles protectores para mantener los residuos fuera del bloque de rodamientos.
El rozamiento es un tipo específico de desgaste que se produce cuando hay microvibraciones entre dos superficies en contacto. En las guías lineales, el desgaste por rozamiento aparece a menudo como una decoloración marrón rojiza o negra en las pistas de rodadura, que puede confundirse fácilmente con óxido.
El desgaste se produce normalmente por vibraciones externas cuando la guía lineal está parada o se mueve en carreras muy cortas. Los micromovimientos rompen la película lubricante, permitiendo el contacto metal con metal y la subsiguiente oxidación de las partículas de desgaste.
Si se detecta rozamiento, la solución más eficaz es eliminar o aislar la fuente de la vibración. Si esto no es posible, considere el uso de un lubricante específicamente formulado para resistir el fretting, como una grasa con aditivos de alta presión.
Además, programar la máquina para que realice periódicamente una "carrera de lubricación" más larga puede ayudar a redistribuir la grasa y evitar el fretting en aplicaciones de carrera corta.
Las hendiduras son deformaciones permanentes en las pistas de rodadura causadas por la presión de los elementos rodantes sobre el acero. Estas hendiduras coinciden con el espaciado de las bolas o rodillos y provocan un golpe o vibración perceptibles cuando el bloque se desplaza por el carril.
Las muescas son el resultado de fuerzas extremas que superan la capacidad de carga estática de la guía lineal. Esto puede ocurrir debido a:
Cargas de Choque: Impactos repentinos o colisiones durante el funcionamiento.
Manipulación inadecuada: Caída de la guía o golpes con un martillo durante la instalación.
Contaminación: Las partículas grandes atrapadas entre los elementos rodantes y la pista de rodadura también pueden causar hendiduras localizadas.
La prevención de las muescas requiere un manejo cuidadoso durante la instalación y el funcionamiento. No utilice nunca una fuerza excesiva para montar una guía lineal en un carril. Si las cargas de choque forman parte habitual de la aplicación, considere la posibilidad de cambiar a una guía con mayor capacidad de carga estática o de incorporar amortiguadores en el diseño del sistema.
La corrosión es la degradación química de las superficies metálicas de las guías lineales, que suele aparecer en forma de óxido. La corrosión no sólo debilita el material, sino que también crea una superficie rugosa que acelera el desgaste y la descamación.
La corrosión se produce por la exposición a la humedad, a productos químicos corrosivos o a condiciones de almacenamiento inadecuadas. Incluso los aceites naturales de las manos humanas pueden iniciar la oxidación en superficies de acero desprotegidas.
Para evitar la corrosión, asegúrese de que las guías lineales se almacenan en un entorno seco y climatizado antes de su instalación. Durante el funcionamiento, proteja las guías de la exposición directa al agua o a productos químicos mediante cubiertas o fuelles. Si la aplicación requiere lavados o funciona en un entorno corrosivo, considere el uso de guías lineales de acero inoxidable o guías con recubrimientos anticorrosión especializados, como el cromado duro o el cromado negro.
La corrosión electrolítica, también conocida como estriado, es un modo de fallo único caracterizado por una serie de líneas paralelas o "estrías" a través de la pista de rodadura. Este daño suele ir acompañado de una decoloración oscura y un aumento significativo del ruido durante el funcionamiento.
Este tipo de corrosión se produce cuando una corriente eléctrica atraviesa la guía lineal, formando un arco entre los elementos rodantes y la pista de rodadura. El calor localizado del arco funde el acero, creando el patrón de estriado característico. Se trata de un problema común en aplicaciones con equipos de soldadura o motores eléctricos mal conectados a tierra.
La única manera de evitar la corrosión electrolítica es asegurarse de que las corrientes eléctricas no puedan pasar a través de la guía lineal. Esto se puede conseguir conectando a tierra correctamente todo el equipo y, si es necesario, utilizando materiales aislantes para aislar la guía lineal de la fuente eléctrica.
El sistema de recirculación de una guía lineal, que incluye las tapas de los extremos y los tubos de retorno de bolas, es fundamental para un funcionamiento sin problemas. Si estos componentes de plástico o resina están dañados, los elementos rodantes no circularán correctamente, lo que provocará un fallo catastrófico del bloque de rodamientos.
Los daños en las piezas de recirculación suelen deberse a:
Velocidad excesiva: El funcionamiento de la guía por encima de su velocidad máxima puede hacer que los elementos rodantes impacten con demasiada fuerza contra las tapas de los extremos.
Impacto: Un choque o colisión repentinos pueden hacer añicos los componentes de plástico.
Montaje incorrecto: Forzar el bloque sobre el carril sin un carril simulado puede desalojar o dañar las piezas internas.
Respete siempre las velocidades indicadas por el fabricante para su guía lineal específica. Si se requieren altas velocidades, consulte con el fabricante para seleccionar una guía diseñada para esas condiciones. Cuando instale el bloque en el carril, utilice siempre el carril ficticio suministrado para asegurarse de que los elementos rodantes permanecen en su sitio y las tapas de los extremos no sufren tensiones.
Cuando una guía lineal empieza a fallar, suele presentar síntomas que pueden ayudarle a diagnosticar el problema antes de que se produzca una avería completa. He aquí las técnicas de diagnóstico más eficaces.
Escuchar la guía lineal durante su funcionamiento es una de las herramientas de diagnóstico más sencillas y eficaces.
Chirrido o crujido: Indica falta de lubricación o contaminación grave.
Chirridos o gemidos: A menudo indica una pista de rodadura seca o una precarga excesiva.
Chasquidos o estallidos: Sugiere elementos rodantes dañados o piezas de recirculación rotas.
Una inspección visual minuciosa puede revelar una gran cantidad de información sobre la salud de la guía lineal.
Decoloración: Busque óxido (corrosión), marcas negras/marrones (desgaste) o azulado (calor excesivo por falta de lubricación).
Daños en la superficie: Compruebe si hay desconchones, estrías o hendiduras en las partes visibles de la guía.
Suciedad: Inspeccione la zona alrededor de las juntas para ver si hay acumulación de suciedad, virutas de metal o grasa seca.
Sentir el movimiento de la guía lineal puede ayudar a identificar problemas de alineación y precarga.
Movimiento irregular o de enganche: Indica contaminación, hendiduras o elementos rodantes dañados.
Resistencia desigual: Si el bloque se mueve con facilidad en una sección pero se atasca en otra, es probable que los raíles estén desalineados o no sean paralelos.
Calor excesivo: Toque con cuidado el bloque de rodamientos después del funcionamiento. Si está inusualmente caliente, la guía puede estar sufriendo una lubricación deficiente, una precarga elevada o una sobrecarga.
Muchos fallos de las guías lineales se deben a una instalación incorrecta. Seguir las mejores prácticas durante el montaje es fundamental para garantizar la longevidad y el rendimiento del sistema.
La precisión de una guía lineal depende de la superficie sobre la que se monta. Las superficies de montaje deben mecanizarse con un alto grado de planitud y paralelismo. Cualquier irregularidad en la base se transferirá a la guía, causando tensiones localizadas y desgaste prematuro.
Al instalar varios raíles en paralelo, la alineación es primordial. Utilice un reloj comparador para asegurarse de que los raíles están perfectamente paralelos en toda su longitud. Incluso una desalineación de unas centésimas de milímetro puede aumentar significativamente la fricción y reducir la vida útil de las guías.
Utilice siempre una llave dinamométrica para apretar los pernos de montaje al par especificado por el fabricante. Apriete los tornillos en una secuencia específica, normalmente empezando por el centro del raíl y trabajando hacia los extremos. Esto garantiza una distribución uniforme de la tensión y evita que el raíl se doble o tuerza.
Las guías lineales son componentes de precisión y deben tratarse como tales. Nunca deje caer las guías o los bloques, y evite golpearlos con herramientas duras. Al deslizar el bloque sobre el raíl, asegúrese de que esté perfectamente alineado y nunca lo fuerce.
La lubricación es el alma de cualquier sistema de movimiento lineal. Reduce la fricción, disipa el calor y protege las superficies metálicas de la corrosión y el desgaste. Comprender cómo lubricar correctamente sus guías lineales es la forma más eficaz de evitar fallos prematuros.
La elección entre grasa y aceite depende de la aplicación específica.
Grasa: La elección más común para guías lineales. Se adhiere bien a las superficies, proporciona una excelente protección contra la contaminación y requiere un mantenimiento menos frecuente. Las grasas a base de jabón de litio son estándar para aplicaciones generales.
Aceite: Preferido para aplicaciones de alta velocidad o sistemas donde la disipación del calor es crítica. La lubricación con aceite requiere un sistema de suministro continuo, como una bomba centralizada o alimentación por goteo.
Las guías lineales deben lubricarse regularmente para mantener su rendimiento. La frecuencia de la lubricación depende de varios factores, como la carga, la velocidad, el entorno de funcionamiento y el tipo de lubricante utilizado.
Como regla general, las guías lineales deben relubricarse cada 100 km de recorrido o cada 3 a 6 meses, lo que ocurra primero. Sin embargo, en entornos difíciles con altos niveles de contaminación o temperaturas extremas, puede ser necesaria una lubricación más frecuente.

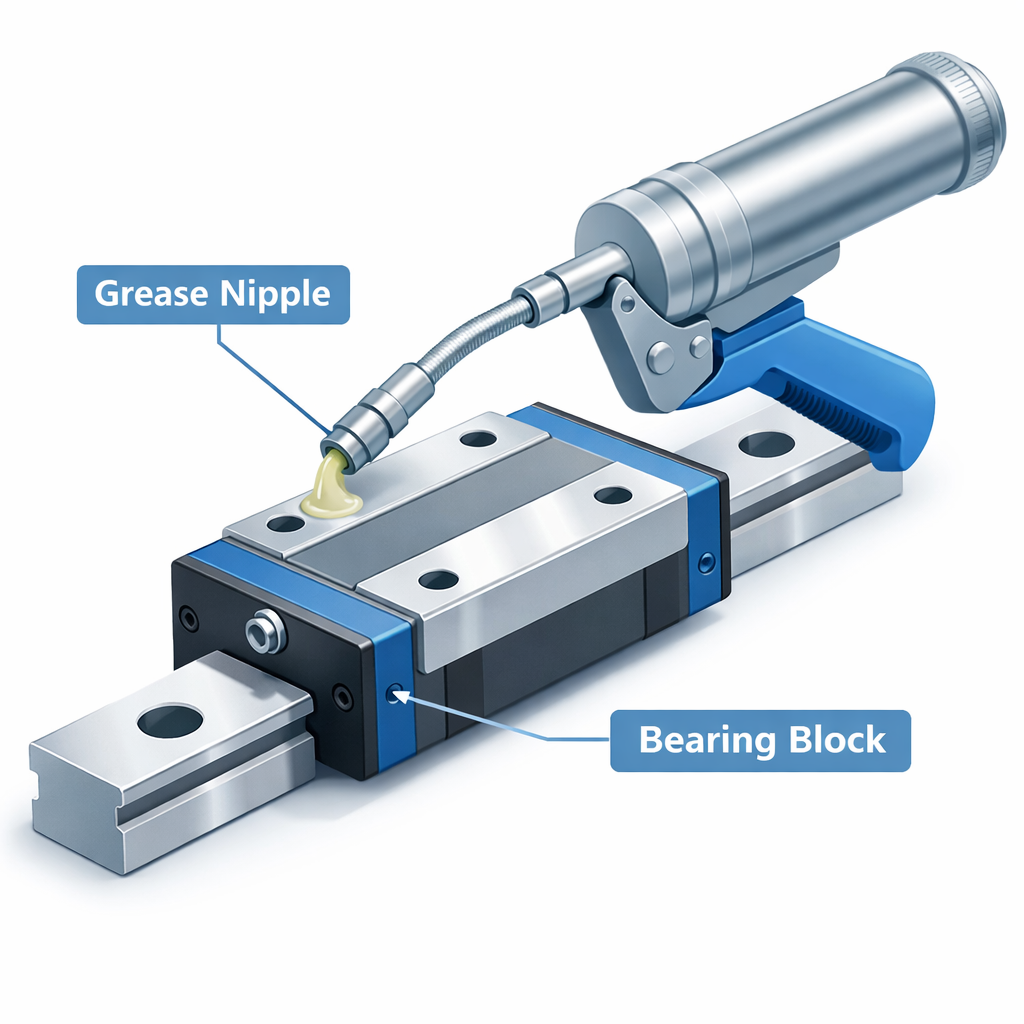

Al aplicar la grasa, asegúrese de que llega a todos los elementos rodantes y pistas de rodadura. La mayoría de los bloques de guías lineales están equipados con un engrasador para facilitar la aplicación. Bombee la grasa lentamente mientras mueve el bloque hacia delante y hacia atrás a lo largo del raíl para distribuir el lubricante uniformemente. Evite lubricar en exceso, ya que el exceso de grasa puede atraer la suciedad y aumentar la resistencia a la rodadura.
La resolución de problemas en las guías lineales requiere una combinación de observación, conocimiento y mantenimiento proactivo. Si conoce los modos de fallo más comunes, como la descamación, el desgaste, el desgaste por fricción y la corrosión, y sus causas subyacentes, podrá tomar medidas decisivas para resolver los problemas antes de que provoquen costosos tiempos de inactividad.
Recuerde que una instalación adecuada, una alineación rigurosa y un régimen de lubricación estricto son sus mejores defensas contra los fallos prematuros de las guías lineales. Si invierte tiempo en estas medidas preventivas, se asegurará de que sus sistemas de movimiento lineal funcionen con suavidad, precisión y fiabilidad durante muchos años.
