什么是滚针轴承？
滚针轴承是一种特殊的滚子轴承，它使用细长的圆柱滚子（称为滚针）来减少运动部件之间的摩擦。它们的与众不同之处在于其非凡的长径比：滚针的长度通常是宽度的 3 到 10 倍。
这种几何形状使滚针轴承能够在异常紧凑的径向截面上承受惊人的高径向载荷。当齿轮箱、连杆或机器人关节内部空间有限时，滚针轴承往往是唯一可行的解决方案。
|
💡 简明定义 滚针轴承是一种带有滚针的滚动体轴承，滚针是细长的圆柱体，可在较大的表面积上分配载荷，同时使轴承的外部轮廓保持极细。 |
|
参数 |
值/范围 |
|
针辊典型长径比 |
3 至 10× |
|
径向截面与球轴承相比 |
小 ~30 |
|
径向承载能力优势（单位截面） |
最多可提高 50 |
|
最高转速能力（精密设计） |
10,000+ RPM |

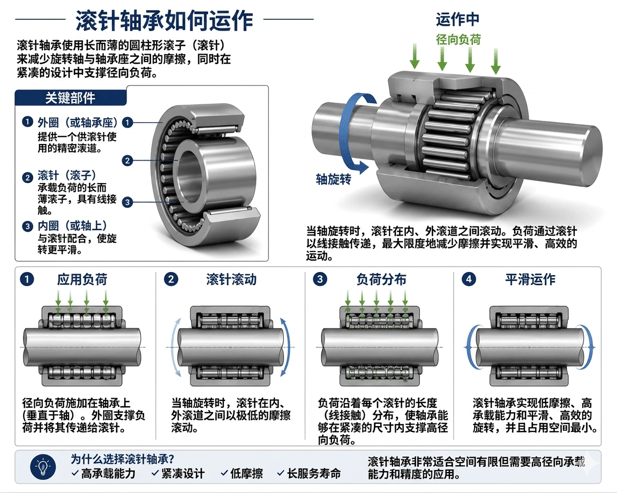

滚针轴承如何工作？
与所有滚动体轴承一样，滚针轴承的工作原理是用滚动摩擦代替滑动摩擦。滚针位于内滚道（通常是轴本身）和外滚道（轴承座或单独的外圈）之间。当轴旋转时，滚针沿两个表面滚动，以最小的阻力传递载荷。
关键的工程原理是接触面积。由于每个滚针都很长，它与滚道的接触是线接触而不是点接触（如球轴承）。这就将载荷分布在更大的面积上，极大地提高了轴承承受径向力的能力。

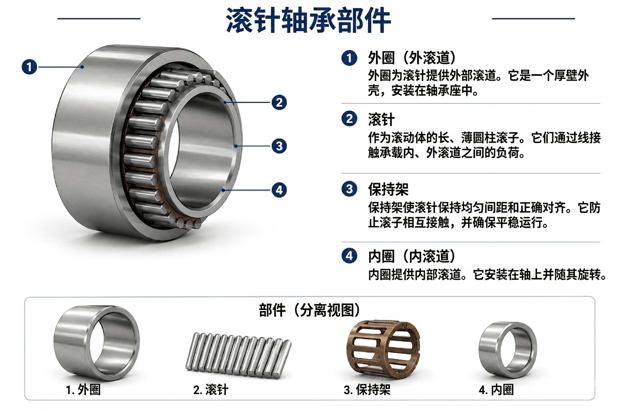

解剖：滚针轴承的部件
了解这些部件有助于工程师做出更明智的选择决定并进行有效的维护。
滚针轴承的类型
滚针轴承系列包括几种不同的配置，每种配置都针对不同的空间和载荷要求进行了优化。
|
类型 |
描述 |
最佳用途 |
主要优势 |
|
冲压外杯 |
薄壁外杯由钢板拉制而成 |
汽车变速箱、二冲程发动机 |
超低横截面；重量轻 |
|
实心滚针 |
带有精密滚针的机加工内环和外环 |
重型工业机械 |
更高的精度和额定载荷 |
|
全补（无保持架） |
最大滚针；无保持架 |
低速、高负荷摆动应用 |
最大径向负载能力 |
|
滚针和保持架组件 |
仅保持架+滚子；无环 |
连杆、行星齿轮箱 |
最小横截面 |
|
组合滚针/止推 |
径向滚针 + 止推垫圈或球轴承 |
轴向 + 径向组合载荷 |
在一个单元中处理双向载荷 |
|
凸轮从动件/滚轮 |
螺栓或轭内的滚针轴承 |
凸轮、直线导轨、输送系统 |
直接凸轮/轨道接口 |
滚针轴承与滚珠轴承：真正的比较
工程师经常需要在滚针轴承和深沟球轴承之间做出选择。每种轴承都有其独特的性能范围--了解两者的区别可以避免昂贵的过度设计或过早失效。
|
属性 |
滚针轴承 |
球轴承 |
|
径向承载能力 |
✔ 非常高（线接触） |
中等（点接触） |
|
轴向承载能力 |
低--不适合单独使用 |
✔ 适于中等轴向载荷 |
|
径向截面 |
✔ 非常薄 - 狭窄空间的理想选择 |
需要较大的外径 |
|
高速（RPM） |
适中 - 在极高转速下有偏斜风险 |
✔ 更适合极高的 RPM |
|
偏差公差 |
低 - 需要精确对准 |
✔ 容差更大 |
|
噪音/振动 |
在全互补设计中较高 |
✔ 通常更安静 |
|
成本 |
✔ 同等负载下通常更低 |
与更高成本相当 |
|
无内环选项 |
✔ 是 - 轴作为滚道 |
✗ 否 |
|
💡工程师的经验法则 当径向载荷大、空间狭小时，选择滚针轴承。当主要考虑轴向载荷、不对中或高速时，选择球轴承。当两者都适用时，可考虑组合式滚针/止推布置。 |

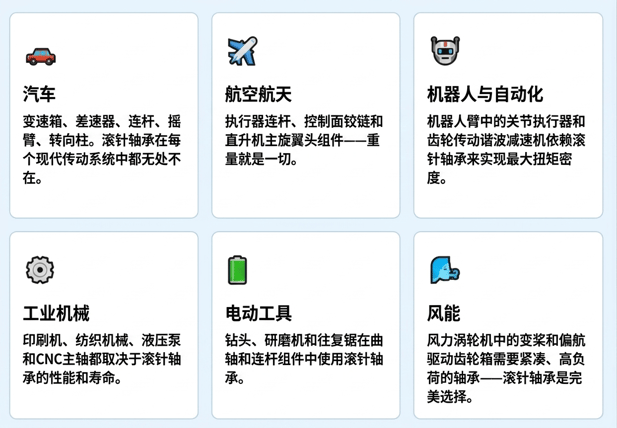

滚针轴承的主要应用
由于滚针轴承具有优异的载荷尺寸比，因此在各行各业都有广泛的应用。
汽车聚焦：自动变速器的内部结构
现代自动变速器可包含 20 到 40 个独立的滚针轴承。它们为行星齿轮组、离合器组和变矩器组件提供支持，所有这些部件都在狭小的油浸腔中运行，而其他类型的轴承都无法适用。如果没有滚针轴承，变速器的体积和重量都会大大增加，从而影响车辆的包装和燃油经济性。
如何选择合适的滚针轴承
正确选择对轴承寿命至关重要。系统化的方法可确保轴承在预期应用中的使用寿命。
- 确定载荷类型和大小 -计算径向力和轴向力。滚针轴承主要是径向载荷；如果轴向载荷很大，则应计划使用组合或单独的推力元件。
- 确定速度要求--计算thendm值（速度×节圆直径）。更高的速度需要笼式设计和优化的润滑。
- 测量可用空间 -记录轴直径和可用径向截面。这将决定您是否需要冲压外圈、实心或仅保持架设计。
- 选择内环配置 -决定是否需要内环。如果没有内环，则必须对轴进行硬化处理（硬度为 58-65 HRC），并按照轴承公差进行磨削。
- 选择保持架类型 -钢冲压保持架适合大多数应用；塑料保持架（PA66）可降低噪音和重量；全补（无保持架）可在低速时最大限度地提高载荷。
- 指定润滑方式 - 润滑脂是密封装置的标准润滑方式；油浴或雾状润滑油适用于高速或高温环境。遵循制造商的粘度等级表。
- 验证额定动载荷 (Cr) 和寿命 (L10)- 使用轴承的额定 Cr 和当量动载荷 P 计算 L10 寿命。
|
选择参数 |
建议范围/注释 |
|
轴硬度（无内圈） |
58-65 HRC；研磨至 Ra ≤ 0.4 µm |
|
与轴（内圈）的配合 |
干涉配合：K5、M5，用于旋转载荷 |
|
工作温度 |
标准：-30°C 至 +120°C; 高温型至 +200°C |
|
润滑（润滑脂） |
NLGI 2 级；一般使用锂基或聚脲基 |
|
润滑（油） |
ISO VG 68-150，适用于典型的工业速度 |
|
偏差公差 |
保持小于 0.5 弧分；如果更高，则使用角接触 |
维护和故障预防
滚针轴承坚固耐用，但也并非无懈可击。了解常见的故障模式可避免代价高昂的停机时间。
|
故障模式 |
根本原因 |
预防策略 |
|
剥落/点蚀 |
循环应力引起的疲劳 - 正常或超载 |
不要超过额定动载荷；正确计算 L10 |
|
黏着磨损 |
高速运转时润滑不足导致粘着磨损 |
保持足够的油膜；检查工作温度下的粘度 |
|
假压痕 |
轴承静止时发生微振动（运输振动） |
使用抗磨损润滑脂；运输过程中锁定轴 |
|
保持架断裂 |
超速、冲击载荷或润滑剂不当 |
遵守速度限制；根据环境使用正确的保持架材料 |
|
腐蚀 |
湿气进入、酸污染或冷凝 |
使用密封设计；妥善存放；使用防腐蚀润滑脂 |
|
滚道磨损（轴） |
轴硬度或表面光洁度不够 |
淬火和磨削轴，使其符合规格；验证 Ra ≤ 0.4 µm |
|
🔧 维护提示 滚针轴承过早失效的首要原因是润滑不足，根据行业数据，高达 36% 的轴承失效都与润滑不足有关。根据轴承速度、负荷和工作温度制定定期再润滑计划。 |
常见问题
滚针轴承能否承受轴向（推力）载荷？
标准滚针轴承仅用于承受径向载荷，轴向载荷能力非常有限。对于组合径向和轴向负载，可使用组合滚针/止推轴承，或将滚针轴承与单独的止推垫圈或角接触轴承配对使用。
滚针轴承需要内圈吗？
不一定。在许多设计中，轴本身就是内滚道，从而进一步减小了径向截面。但是，轴必须经过硬化处理（硬度为 58-65 HRC），并按照严格的公差要求进行研磨。如果轴不能满足这些要求，则必须使用内圈。
保持架滚针轴承和满装滚针轴承有什么区别？
保持架轴承有一个将滚子隔开的保持架，可以实现更高的速度和更好的润滑流动。满装轴承没有保持架--更多的滚子填满了空间，因此承载能力更高，但速度限制更低，润滑敏感性更高。
如何计算 L10 轴承寿命？
L10（以百万转为单位）= (Cr / P)³ × 10⁶， 其中 Cr 是额定动载荷（来自制造商目录），P 是等效轴承动载荷。对于寿命小时数，除以 60 × RPM。一定要加上应用系数（a₁、a₂、a₃），以反映可靠性、润滑质量和污染条件。
滚针轴承由什么材料制成？
套圈和滚子通常由通过硬化的 52100 轴承钢或表面硬化的 16MnCr5 制成。保持架由冲压钢、机加工黄铜或工程塑料（PA66、PEEK）制成，具体取决于速度和温度要求。不锈钢（AISI 440C）可用于腐蚀性环境。
滚针轴承是否适用于摆动运动？
是的 - 满装滚针轴承特别适用于低速摆动或摇摆运动，例如连杆和悬挂接头。如果摆动角度足以形成足够的润滑油膜，保持架设计也能很好地发挥作用。
|
小而强大的工程奇迹 滚针轴承是工程效率的典范--以最小的空间提供最大的承载能力。无论您是在设计下一代电动汽车传动系统、手术机器人还是工业压力机，都有可能找到完全适合您的挑战的滚针轴承配置。 需要帮助为您的应用选择合适的滚针轴承吗？我们的工程团队随时准备协助您进行负载计算、尺寸检查和生命周期评估。 |
