Los rodamientos de agujas son un tipo especializado de rodamientos de rodillos que utilizan rodillos cilíndricos largos y finos, denominados agujas, para reducir la fricción entre las piezas móviles. Lo que los distingue es su extraordinaria relación longitud-diámetro: un rodillo de agujas suele ser de 3 a 10 veces más largo que ancho.
Esta geometría permite a los rodamientos de agujas soportar cargas radiales sorprendentemente elevadas en una sección radial excepcionalmente compacta. Cuando el espacio es reducido (en el interior de una caja de cambios, una biela o una articulación robótica), los rodamientos de agujas son a menudo la única solución viable.
|
💡 Definición rápida Un rodamiento de agujas es un rodamiento de elementos rodantes con agujas - cilindros delgados y alargados - que distribuyen la carga sobre una gran superficie manteniendo el perfil exterior del rodamiento extremadamente delgado. |
|
Parámetro |
Valor / Rango |
|
Relación L/D típica de los rodillos de agujas |
3 a 10× |
|
Sección radial frente a rodamientos de bolas |
~30% menor |
|
Ventaja de la capacidad de carga radial (por sección transversal) |
Hasta un 50% mayor |
|
Capacidad de velocidad máxima (diseños de precisión) |
10.000+ RPM |

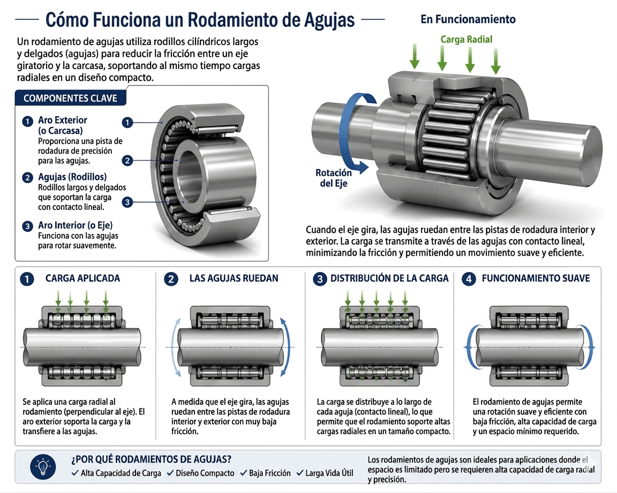

Como todos los rodamientos de elementos rodantes, los rodamientos de agujas funcionan sustituyendo la fricción por deslizamiento por la fricción por rodadura. Las agujas se sitúan entre una pista de rodadura interior (a menudo el propio eje) y una exterior (el alojamiento o un anillo exterior independiente). Cuando el eje gira, las agujas ruedan a lo largo de ambas superficies, transmitiendo la carga con una resistencia mínima.
El principio clave de ingeniería es el área de contacto. Como cada aguja es larga, hace contacto lineal con la pista de rodadura en lugar de un contacto puntual (como en los rodamientos de bolas). Esto distribuye la carga sobre un área mucho mayor, aumentando drásticamente la capacidad del rodamiento para soportar fuerzas radiales.

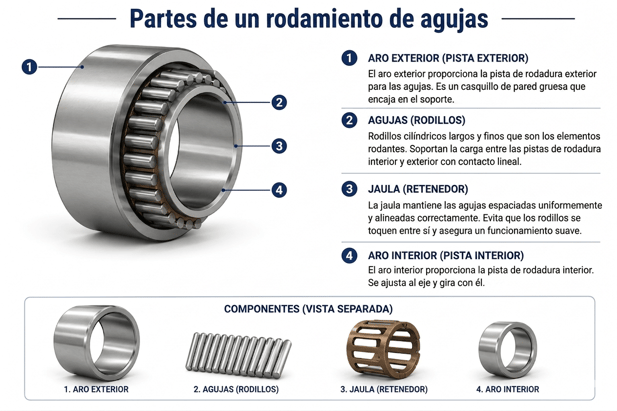

Comprender los componentes ayuda a los ingenieros a tomar decisiones de selección más inteligentes y a realizar un mantenimiento eficaz.
La familia de rodamientos de agujas incluye varias configuraciones distintas, cada una optimizada para diferentes requisitos espaciales y de carga.
|
Tipo |
Descripción |
Ideal para |
Ventaja clave |
|
Copa estirada |
Copa exterior de pared delgada estirada de chapa de acero |
Transmisiones de automóviles, motores de 2 tiempos |
Sección transversal ultrabaja; peso ligero |
|
Rodillo de agujas macizo |
Anillos interior y exterior mecanizados con agujas de precisión |
Maquinaria industrial pesada |
Mayor precisión y capacidad de carga |
|
Complemento completo (sin jaula) |
Rodillos de aguja máximos; sin jaula |
Aplicaciones oscilantes de baja velocidad y alta carga |
Máxima capacidad de carga radial |
|
Jaula de agujas |
Jaula + rodillos solamente; sin anillos |
Bielas, reductores planetarios |
Sección transversal mínima posible |
|
Combinación Aguja / Empuje |
Aguja radial + disco axial o rodamiento de bolas |
Cargas axiales + radiales combinadas |
Soporta cargas bidireccionales en una sola unidad |
|
Seguidor de leva / Rodillo-guía |
Rodamiento de agujas dentro de un espárrago o yugo |
Levas, guías lineales, sistemas de transporte |
Interfaz directa leva/seguidor |
Los ingenieros se enfrentan con frecuencia a la elección entre rodamientos de agujas y rodamientos rígidos a bolas. Cada uno de ellos tiene unas prestaciones distintas, por lo que conocer la diferencia evita un costoso exceso de ingeniería o un fallo prematuro.
|
Atributo |
Rodamiento de agujas |
Rodamiento de Bolas |
|
Capacidad de carga radial |
✔ Muy alta (contacto de línea) |
Moderada (contacto puntual) |
|
Capacidad de carga axial |
Baja - no adecuado solo |
✔ Buena para cargas axiales moderadas |
|
Sección radial |
✔ Muy delgada - ideal para espacios reducidos |
Se requiere un diámetro exterior mayor |
|
Alta velocidad (RPM) |
Moderado - riesgo de desviación a velocidades muy altas |
✔ Más adecuado para RPM muy altas |
|
Tolerancia de desalineación |
Baja - requiere una alineación precisa |
✔ Mejor tolerancia |
|
Ruido / Vibración |
Mayor en diseños full-complement |
✔ Generalmente más silencioso |
|
Coste |
✔ A menudo más bajo para una carga equivalente |
Comparable a mayor |
|
Sin anillo interior Opción |
✔ Sí - eje como pista de rodadura |
✗ No |
|
💡 Regla de oro del ingeniero Elija rodamientos de agujas cuando la carga radial sea elevada y el espacio reducido. Elija rodamientos de bolas cuando la carga axial, la desalineación o una velocidad muy alta sean las principales preocupaciones. Cuando se aplican ambos, considere una disposición combinada de agujas/empuje. |

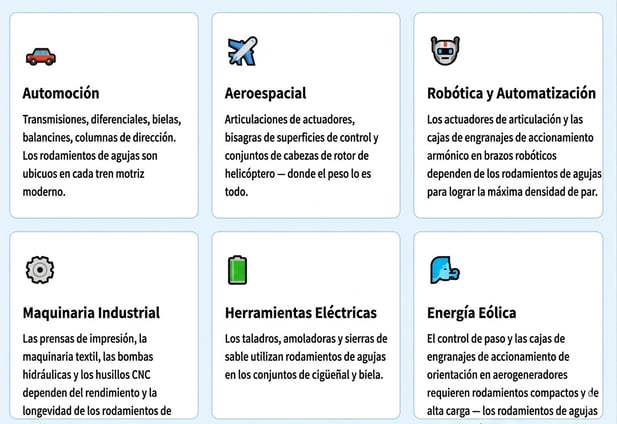

Debido a su excepcional relación carga/tamaño, los rodamientos de agujas se utilizan en una amplia gama de industrias.
Una transmisión automática moderna puede contener entre 20 y 40 rodamientos de agujas individuales. Soportan conjuntos de engranajes planetarios, paquetes de embrague y conjuntos de convertidor de par, todos ellos funcionando en cavidades estancas bañadas en aceite en las que no cabría ningún otro tipo de rodamiento. Sin los rodamientos de agujas, la transmisión sería mucho más grande y pesada, lo que perjudicaría tanto al conjunto del vehículo como al ahorro de combustible.
Una selección adecuada es fundamental para la vida útil del rodamiento. Un enfoque sistemático garantiza que el rodamiento sobreviva a la aplicación prevista.
|
Parámetro de selección |
Rango recomendado / Notas |
|
Dureza del eje (sin anillo interior) |
58-65 HRC; rectificado a Ra ≤ 0,4 µm |
|
Ajuste en el eje (anillo interior) |
Ajuste de interferencia: k5, m5 para cargas giratorias |
|
Temperatura de funcionamiento |
Estándar: -30°C a +120°C; variantes de alta temperatura hasta +200°C |
|
Lubricación (grasa) |
NLGI Grado 2; base de litio o poliurea para uso general |
|
Lubricación (aceite) |
ISO VG 68-150 para velocidades industriales típicas |
|
Tolerancia de desalineación |
Mantenga < 0,5 minutos de arco; utilice contacto angular si es mayor |
Los rodamientos de agujas son robustos, pero no infalibles. Comprender los modos de fallo más comunes evita costosos tiempos de inactividad.
|
Modo de fallo |
Causa |
Estrategia de prevención |
|
Desconchados / picaduras |
Fatiga por esfuerzo cíclico - normal o sobrecarga |
No superar la capacidad de carga dinámica; cálculo correcto de L10 |
|
Embadurnamiento |
Lubricación insuficiente a altas velocidades causando desgaste adhesivo |
Mantener una película de aceite adecuada; comprobar la viscosidad a la temperatura de funcionamiento |
|
Falso Brinelling |
Microoscilaciones con el rodamiento parado (vibración de transporte) |
Utilizar grasa antifricción; bloquear los ejes durante el transporte |
|
Fractura de la jaula |
Velocidad excesiva, cargas de impacto o lubricante inadecuado |
Respetar los límites de velocidad; utilizar el material de jaula adecuado para el entorno |
|
Corrosión |
Entrada de humedad, contaminación ácida o condensación |
Utilizar diseños sellados; almacenamiento adecuado; grasa inhibidora de la corrosión |
|
Desgaste de la pista (eje) |
Dureza del eje o acabado superficial insuficientes |
Endurecer y rectificar el eje según las especificaciones; verificar Ra ≤ 0,4 µm |
|
Consejo de mantenimiento La causa nº 1 de fallo prematuro de los rodamientos de agujas es la lubricación inadecuada, responsable de hasta el 36% de todos los fallos de rodamientos según datos del sector. Establezca un programa de relubricación basado en la velocidad, la carga y la temperatura de funcionamiento del rodamiento. |
Los rodamientos de agujas estándar están diseñados sólo para cargas radiales y tienen una capacidad de carga axial muy limitada. Para cargas radiales y axiales combinadas, utilice un rodamiento combinado de agujas/empuje o combine el rodamiento de agujas con una arandela de empuje independiente o un rodamiento de contacto angular.
No necesariamente. En muchos diseños, el propio eje sirve como pista de rodadura interior, lo que reduce aún más la sección radial. Sin embargo, el eje debe estar templado (58-65 HRC) y rectificado con tolerancias estrictas. Si el eje no puede cumplir estos requisitos, es imprescindible utilizar un anillo interior.
Un rodamiento con jaula tiene un retén que separa los rodillos, lo que permite mayores velocidades y un mejor flujo de lubricación. Un rodamiento sin jaula tiene más rodillos que llenan el espacio, lo que proporciona una mayor capacidad de carga, pero límites de velocidad más bajos y una mayor sensibilidad a la lubricación.
L10 (en millones de revoluciones) = (Cr / P)³ × 10⁶, donde Cr es la capacidad de carga dinámica (del catálogo del fabricante) y P es la carga dinámica equivalente del rodamiento. Para las horas de vida útil, divida por 60 × RPM. Añada siempre un factor de aplicación (a₁, a₂, a₃) en función de la fiabilidad, la calidad de la lubricación y las condiciones de contaminación.
Los anillos y los rodillos suelen ser de acero para rodamientos 52100 endurecido en toda su masa o 16MnCr5 endurecido en caja. Las jaulas son de acero estampado, latón mecanizado o plástico técnico (PA66, PEEK) en función de los requisitos de velocidad y temperatura. Existen versiones de acero inoxidable (AISI 440C) para entornos corrosivos.
Sí, los rodamientos de agujas sin jaula son especialmente adecuados para movimientos oscilantes a bajas velocidades, como en bielas y juntas de suspensión. Los diseños con jaula también funcionan bien si el ángulo de oscilación es suficiente para formar una película lubricante adecuada.
|
Ingeniería que pega por encima de su peso Los rodamientos de agujas son un triunfo de la eficiencia en ingeniería: ofrecen la máxima capacidad de carga en el mínimo espacio. Tanto si está diseñando la próxima generación de transmisiones para vehículos eléctricos, como un robot quirúrgico o una prensa industrial, es probable que exista una configuración de rodamientos de agujas perfectamente adaptada a su reto. ¿Necesita ayuda para seleccionar el rodamiento de agujas adecuado para su aplicación? Nuestro equipo de ingeniería está preparado para ayudarle con cálculos de carga, comprobaciones dimensionales y estimaciones del ciclo de vida. |
William : Feb 9, 2026 3:36:13 AM
Es importante medir las dimensiones de los rodamientos de agujas y elegir el tipo de rodamiento correcto al diseñar un nuevo sistema, sustituir un...
吴琦超 : May 19, 2026 4:15:50 AM
El coste oculto de los fallos de los rodamientos de agujas Un solo fallo imprevisto de un rodamiento en una gran planta de fabricación puede...
Richard : Apr 29, 2026 2:12:49 AM

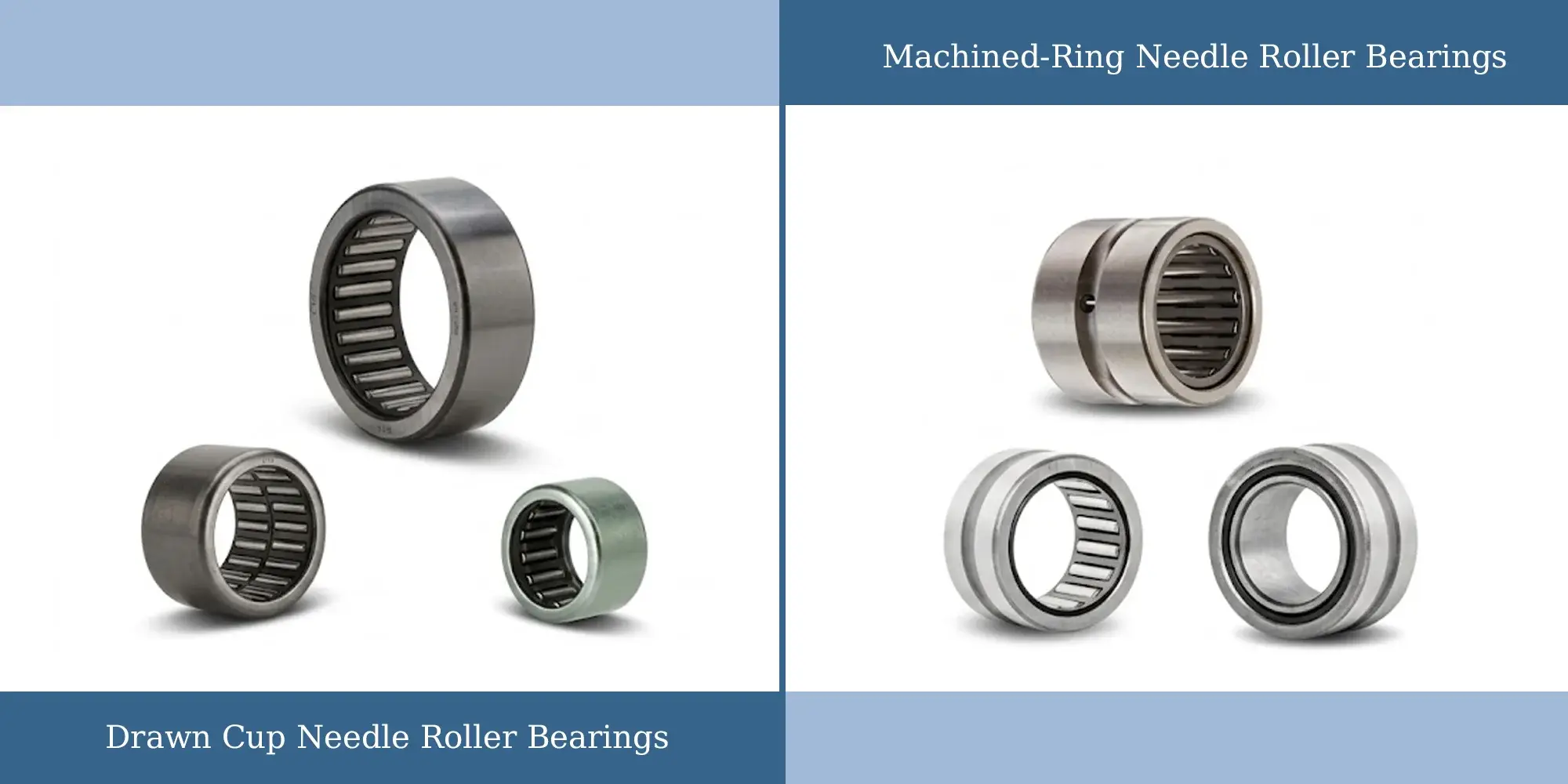

La elección entre un rodamiento de agujas de copa embutida y un diseño de aro mecanizado rara vez recibe la atención que merece. Los ingenieros...
