球面滚子轴承的预测性维护：工业物联网与人工智能的革命

引言

在错综复杂的工业机械领域，调心滚子轴承（SRB）是不可或缺的部件，因其坚固耐用、能够承受极端负荷和偏心而闻名于世。

它们是采矿、风能和重型制造等各行各业关键应用中的工作母机。然而，与所有机械部件一样，SRB 也容易磨损并最终失效。轴承故障导致的意外停机可能会造成灾难性的经济损失、生产延误和安全隐患。

因此，在工业物联网（IIoT）和人工智能（AI）的推动下，预测性维护（PdM）的变革能力便应运而生。本博文将深入探讨这些尖端技术如何彻底改变 SRB 的维护格局，从而实现主动干预、优化运营效率并大幅减少代价高昂的停机时间。

了解调心滚子轴承及其脆弱性

调心滚子轴承设计用于承受极重的径向和轴向载荷，即使在轴偏移或不对中的情况下也是如此。球面滚子轴承设计独特，具有两排滚子和一个共同的球面外圈滚道，可以自动调心，因此非常适合苛刻的环境。尽管 SRB 具有固有的耐用性，但也难免出现故障。常见的故障模式包括

• 疲劳：这表现为滚道和滚子上的剥落或点蚀，通常是由于反复的应力循环造成的。

• 磨损：润滑不足或污染物的存在会导致磨损或粘着磨损。

• 腐蚀：湿气或水的进入会导致生锈和材料退化。

• 过热：过度摩擦、润滑失效或加载不当都会导致温度飙升，加速磨损。

• 污染：颗粒进入轴承会造成磨损和压痕。

传统的维护方法要么是被动的（故障后修复），要么是预防性的（定期维护）。虽然预防性维护可降低一些风险，但由于轴承的维护不考虑其实际状况，因此往往会导致不必要的部件更换和停机时间。与此相反，预测性维护可实时监控 SRB 的健康状况，以便在需要时进行精确干预。

物联网在轴承实时监测中的作用

SRB 有效预测性维护的基础在于从轴承本身收集准确、实时数据的能力。这正是工业物联网（IIoT）发挥关键作用的地方。IIoT 包括部署一个由相互连接的传感器和设备组成的网络，以持续监控机械的关键参数。对于 SRB，主要数据点包括

• 振动：加速度计对于检测振动模式的细微变化至关重要，而振动模式往往是轴承损坏的最早迹象。高频采样对于捕捉这些早期故障信号至关重要。

• 温度：电阻温度检测器 (RTD) 或热电偶可监测轴承温度。温度异常升高可能预示着润滑问题、摩擦过度或故障的后期阶段。

• 声发射 (AE)：声发射传感器可检测微小裂缝或润滑膜破裂产生的高频应力波，提供早期故障检测能力。

• 油分析：在线传感器可以监控润滑油的质量，检测粘度、水分含量的变化，以及是否存在金属磨损颗粒，这些都表明润滑油内部已经退化。

这些传感器 与物联网网关集成， 可将数据汇总并传输到中央云分析平台。连接方式（如 LoRaWAN、NB-IoT、5G、Wi-Fi）的选择取决于工业环境和数据传输要求。这种连续的数据流为了解 SRB 的运行健康状况提供了前所未有的洞察力，从定期检查转变为持续警惕。

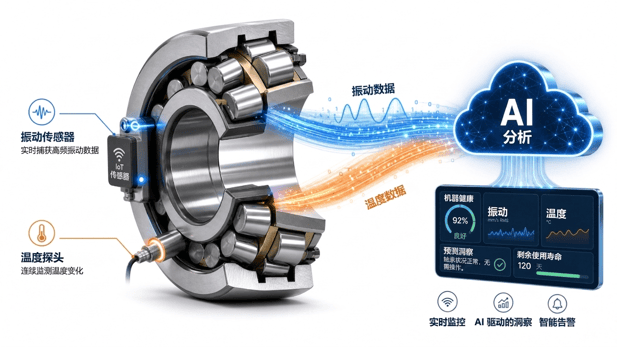

图 1：信息图表说明与物联网连接的调心滚子轴承，传感器将振动和温度数据传输到基于云的人工智能分析平台。

人工智能和机器学习：开启预测性洞察

原始传感器数据虽然宝贵，但需要复杂的分析才能转化为可操作的见解。这正是 人工智能（AI） 和 机器学习（ML） 算法不可或缺的地方 。人工智能模型在大量历史轴承数据集（包括健康和故障情况）上进行训练，以学习人工分析可能会忽略的复杂模式和相关性。这一过程通常包括

数据预处理和特征提取

例如，原始振动信号通常使用快速傅立叶变换 (FFT)、小波变换或包络分析等技术进行变换。这些方法可将时域信号转换为频域表示或突出特定的故障频率，从而使 ML 模型更容易识别模式。

异常检测

自动编码器等算法 在这方面特别有效。自动编码器经过训练可以重建输入数据。
当遇到异常数据时，它会努力准确地重建数据，从而标记出异常。这对识别正常运行条件的偏差至关重要，以免其升级为故障。

故障诊断和分类

一旦检测到异常，下一步就是识别故障类型。 卷积神经网络 (CNN) 在这方面非常有效。通过将振动信号转换为二维图像（如频谱图或扫描图），卷积神经网络可自动提取表明特定故障类型（如内滚道故障、外滚道故障、滚子故障）的空间特征。

剩余使用寿命 (RUL) 预测

预测轴承还能可靠运行多久是预测性维护的关键。 长短期记忆（LSTM）网络是一种递归神经网络，擅长处理时间序列传感器读数等连续数据。LSTM 可以学习数据中的长期依赖关系，从而预测轴承的劣化趋势并估算其 RUL。这样就能在需要时精确地安排维护，最大限度地延长轴承寿命，同时防止意外故障的发生。

混合模型

通常，这些人工智能技术的组合能产生最佳效果。例如， CNN-LSTM 混合模型 可以利用 CNN 从原始信号中进行稳健的特征提取，然后将这些特征输入 LSTM 进行 RUL 预测，从而结合两种架构的优势。

预测性维护工作流程

为 SRB 实施预测性维护计划需要一个系统的工作流程：

1 数据采集：物联网传感器持续收集 SRB 的振动、温度、声学和油分析数据。

2 数据传输：数据通过物联网网关安全地传输到基于云的分析平台。

3 数据预处理：对原始数据进行清理、过滤，并转换成适合人工智能分析的格式。

4 人工智能分析：ML 模型（CNN、LSTM、自动编码器）处理数据，以检测异常、诊断故障并预测 RUL。

5 决策支持：分析平台为维护人员提供可操作的见解、警报和建议。

6 维护行动：根据分析结果，主动安排和执行维护工作。

7 反馈回路：来自维护行动的数据（如维修细节、部件更换）被反馈到系统中，以完善和改进人工智能模型。

这种迭代过程可确保 PdM 系统的持续学习和优化。

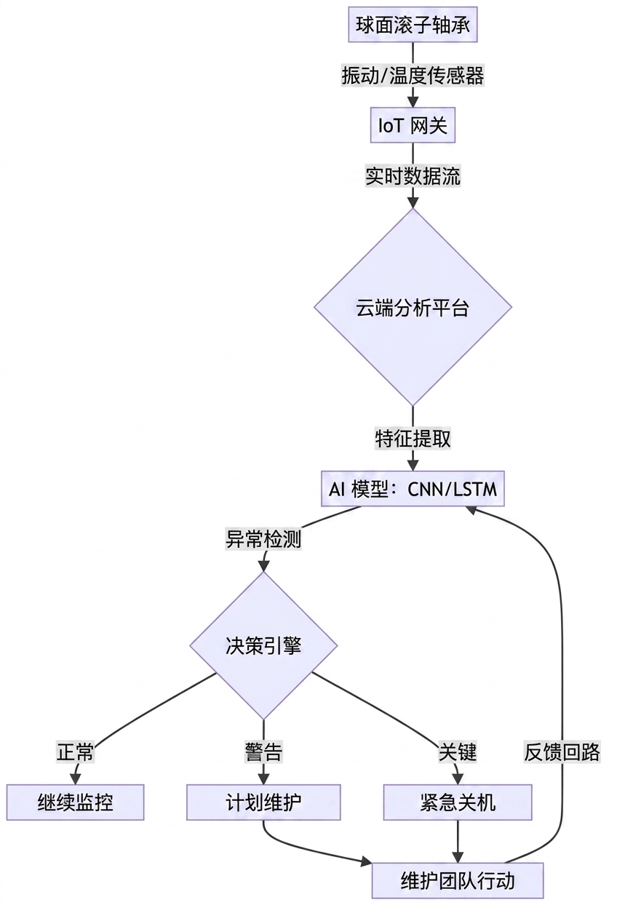

图 2：Mermaid 图展示了调心滚子轴承预测性维护系统的端到端工作流程。

切实效益：防止代价高昂的停机

采用物联网和人工智能驱动的 SRB 预测性维护可带来深远的效益，直接影响企业的底线和运营效率。最显著的优势是防止 代价高昂的计划外停机。

计划外停机的代价高得惊人。行业研究表明，生产设施在计划外停机期间平均每小时损失 108,000 到 260,000 美元。各行业每年因意外停机造成的累计损失高达 1.4 万亿美元。通过从被动或基于时间的预防性维护转变为预测性维护，企业可以节省大量成本并改善运营：

• 降低维护成本：通过消除不必要的维护活动和优化资源分配，预测性维护可使总体维护成本降低 25-30%。

• 消除故障：基于实时数据的主动干预可消除 70-75% 的设备故障，确保更顺畅的运营。

• 减少停机时间：计划外停机时间可减少 35-45%，从而提高资产利用率和生产率。

• 提高产量：随着中断次数的减少和资产性能的优化，产量可提高 20-25%。

• 延长资产寿命：在问题变得严重之前加以解决，可显著延长昂贵的 SRB 和相关机械的使用寿命。

• 增强安全性：预防灾难性故障可降低事故风险，创造更安全的工作环境。

成本比较：被动维护与预防性维护与预测性维护

为了进一步说明财务优势，请考虑与不同维护策略相关的相对成本：

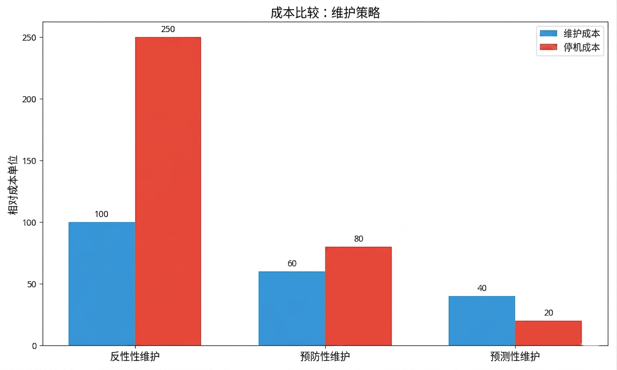

图 3：条形图比较了反应性维护、预防性维护和预测性维护策略的相对维护和停机成本。预测性维护的成本始终最低。

如图 3 所示， 与反应性甚至预防性方法相比，预测性维护 大大降低了维护成本和停机时间成本。这是因为预测性维护可确保只在必要时才进行维护，从而避免过早更换和灾难性故障。

实际应用和案例研究

物联网和人工智能驱动的 SRB 预测性维护原理已成功应用于各重工业领域：

• 采矿业：在恶劣的采矿环境中，输送带、破碎机和挖掘机中的 SRB 承受着极端负荷和磨损条件。PdM 系统可监控这些轴承，预测故障，防止开采和加工作业出现代价高昂的中断。

• 风能：风力涡轮机主轴在很大程度上依赖于大型 SRB。这些轴承的故障会导致长时间停机和昂贵的维修费用，通常需要专门的起重机。PdM 可帮助监测这些关键部件的健康状况，优化维护计划并延长涡轮机的运行寿命。

• 纸浆和造纸：在造纸厂，干燥滚筒和压榨机中的 SRB 在高温和潮湿的环境中工作。PdM 通过检测轴承退化的早期迹象来确保连续运行，从而防止出现生产瓶颈。

这些例子突出说明了利用物联网和人工智能来保护关键资产和保持运营连续性的多功能性和有效性。

成功实施 PdM 计划：挑战与注意事项

虽然好处显而易见，但为工作人员代表机构成功实施项目数据管理计划也会遇到一系列挑战：

• 数据质量和数量：确保从众多传感器收集到高质量、一致的数据可能非常复杂。管理和存储大量数据还需要强大的基础设施。

• 与现有系统集成：将新的物联网传感器和人工智能平台与传统的工业控制系统（ICS）和企业资产管理（EAM）系统集成可能是一个重大障碍。

• 人才缺口：数据科学、人工智能和工业物联网领域专业人才的短缺会阻碍 PdM 系统的实施和有效利用。

• 初始投资：传感器、软件和基础设施的前期成本可能很高，但长期投资回报率通常很高。

• 网络安全：将工业资产连接到互联网会带来网络安全风险，必须对其进行精心管理。

为克服这些挑战，企业应考虑采用分阶段实施的方法，从关键资产开始，并与经验丰富的技术提供商合作。投资培训现有员工和培养数据驱动型文化也是长期成功的关键。

轴承维护的未来：迈向自主化运营

SRB 预测性维护的发展轨迹指向越来越自主的操作。未来的发展可能包括

• 边缘人工智能：在更靠近数据源（边缘）的地方处理数据，以减少延迟和带宽需求，从而更快地做出决策。

• 数字孪生：创建物理 SRB 的虚拟复制品，持续更新实时数据，从而对退化和故障情况进行高精度模拟。

• 强化学习：人工智能代理在模拟环境中通过试错学习最佳维护策略。

• 自愈系统：先进的材料和嵌入式智能，能够自动检测和减轻轻微损伤。

这些进步预示着未来的轴承维护将不仅仅是预测性的，而是真正规范性的，并最终实现自主维护，从而进一步减少人工干预，最大限度地延长正常运行时间。

结论

调心滚子轴承是重工业的重要部件，其可靠运行对生产率和盈利能力至关重要。工业物联网（IIoT）和人工智能（AI）的融合开创了预测性维护的新时代，改变了我们管理这些关键资产的方式。

通过持续监测轴承健康状况、利用复杂的人工智能模型分析数据并预测潜在故障，企业可以超越被动修复和计划检修。这种积极主动的方法不仅能防止代价高昂的计划外停机，还能显著降低维护成本、延长资产使用寿命，并提高整体运营安全性和效率。在调心滚子轴承的维护中采用物联网和人工智能不仅是一种选择，也是任何旨在在智能制造和工业 4.0 时代蓬勃发展的行业的战略需要。
