Introducción
En el intrincado mundo de la maquinaria industrial, los rodamientos oscilantes de rodillos (SRB) son componentes indispensables, famosos por su robustez y capacidad para soportar cargas extremas y desalineaciones.
Son los caballos de batalla en aplicaciones críticas de diversos sectores como la minería, la energía eólica y la fabricación pesada. Sin embargo, como todos los componentes mecánicos, los SRB son susceptibles al desgaste y al fallo final. Las paradas imprevistas debidas a fallos de los rodamientos pueden provocar pérdidas económicas catastróficas, retrasos en la producción y riesgos para la seguridad.
Aquí es donde el poder transformador del Mantenimiento Predictivo (PdM), impulsado por el Internet Industrial de las Cosas (IIoT) y la Inteligencia Artificial (IA), emerge como un cambio de juego. Esta entrada de blog profundiza en cómo estas tecnologías de vanguardia están revolucionando el panorama del mantenimiento de las SRB, permitiendo una intervención proactiva, optimizando la eficiencia operativa y reduciendo significativamente los costosos tiempos de inactividad.
Rodamientos de rodillos a rótula y sus vulnerabilidades
Los rodamientos de rodillos a rótula están diseñados para soportar cargas radiales y axiales muy elevadas, incluso en presencia de flexiones o desalineaciones del eje. Su diseño exclusivo, con dos hileras de rodillos y una pista de rodadura común esférica en el anillo exterior, les permite autoalinearse, lo que los hace ideales para entornos exigentes. A pesar de su durabilidad inherente, los SRB no son inmunes a los fallos. Los modos de fallo más comunes son:
-
Fatiga: Se manifiesta en forma de desconchones o picaduras en las pistas de rodadura y los rodillos, a menudo debido a ciclos de tensión repetidos.
-
Desgaste: El desgaste abrasivo o adhesivo puede producirse por una lubricación inadecuada o por la presencia de contaminantes.
-
Corrosión: La entrada de humedad o agua puede provocar oxidación y degradación del material.
-
Sobrecalentamiento: Una fricción excesiva, un fallo de lubricación o una carga inadecuada pueden provocar picos de temperatura, acelerando el desgaste.
-
Contaminación: La entrada de partículas en el rodamiento puede causar desgaste abrasivo y muescas.
Tradicionalmente, los métodos de mantenimiento han sido reactivos (reparación después de un fallo) o preventivos (mantenimiento programado). Aunque el mantenimiento preventivo reduce algunos riesgos, a menudo provoca sustituciones innecesarias de componentes y tiempos de inactividad, ya que los rodamientos se revisan independientemente de su estado real. El mantenimiento predictivo, por el contrario, supervisa el estado de los SRB en tiempo real, lo que permite intervenir con precisión cuando es necesario.
El papel del IoT en la supervisión de rodamientos en tiempo real
La base de un mantenimiento predictivo eficaz para los SRB radica en la capacidad de recopilar datos precisos y en tiempo real de los propios rodamientos. Aquí es donde el Internet Industrial de las Cosas (IIoT) desempeña un papel fundamental. IIoT implica el despliegue de una red de sensores y dispositivos interconectados que supervisan continuamente los parámetros críticos de la maquinaria. En el caso de los SRB, los principales puntos de datos son:
-
Vibración: Los acelerómetros son cruciales para detectar cambios sutiles en los patrones de vibración, que a menudo son los primeros indicadores de daños en los rodamientos. El muestreo de alta frecuencia es esencial para captar estas señales de fallo incipientes.
-
Temperatura: Los detectores de temperatura por resistencia (RTD) o los termopares controlan la temperatura de los rodamientos. Los aumentos anormales de temperatura pueden indicar problemas de lubricación, fricción excesiva o fases avanzadas de fallo.
-
Emisión acústica (AE): Los sensores AE pueden detectar ondas de tensión de alta frecuencia generadas por grietas microscópicas o la rotura de la película lubricante, lo que ofrece una capacidad de detección de fallos muy temprana.
-
Análisis de aceite: Los sensores en línea pueden controlar la calidad del lubricante, detectando cambios en la viscosidad, el contenido de humedad y la presencia de partículas metálicas de desgaste, que indican degradación interna.
Estos sensores se integran con pasarelas IoT que agregan y transmiten los datos a una plataforma central de análisis basada en la nube. La elección de la conectividad (por ejemplo, LoRaWAN, NB-IoT, 5G, Wi-Fi) depende del entorno industrial y de los requisitos de transmisión de datos. Este flujo continuo de datos proporciona un nivel de conocimiento sin precedentes sobre la salud operativa de las SRB, pasando de las inspecciones periódicas a la vigilancia constante.

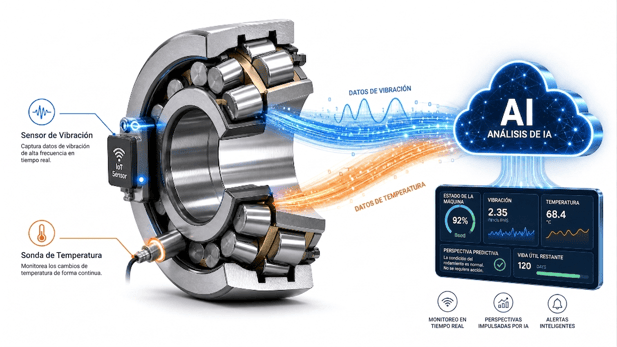

Figura 1: Infografía que ilustra un rodamiento de rodillos a rótula conectado a IoT, con sensores que transmiten datos de vibración y temperatura a una plataforma de análisis de IA basada en la nube.
IA y aprendizaje automático: Desbloquear el conocimiento predictivo
Los datos brutos de los sensores, aunque valiosos, necesitan un análisis sofisticado para convertirse en información práctica. Aquí es donde los algoritmos deInteligencia Artificial (IA) y Aprendizaje Automático (AM ) se hacen indispensables. Los modelos de IA se entrenan en grandes conjuntos de datos históricos de rodamientos, tanto en condiciones normales como defectuosas, para aprender patrones complejos y correlaciones que el análisis humano podría pasar por alto. El proceso suele implicar:
Preprocesamiento de datos y extracción de características
Las señales de vibración en bruto, por ejemplo, suelen transformarse mediante técnicas como la transformada rápida de Fourier (FFT), la transformada de ondícula o el análisis envolvente. Estos métodos convierten las señales en el dominio del tiempo en representaciones en el dominio de la frecuencia o resaltan frecuencias de fallo específicas, haciendo que los patrones sean más discernibles para los modelos ML.
Detección de anomalías
Algoritmos como los autocodificadores sonespecialmente eficaces en este caso. Un autocodificador está entrenado para reconstruir
Cuando se le presentan datos anómalos, se esfuerza por reconstruirlos con exactitud, señalando así una anomalía. Esto es crucial para identificar desviaciones de las condiciones normales de funcionamiento antes de que se conviertan en fallos.
Diagnóstico y clasificación de fallos
Una vez detectada una anomalía, el siguiente paso es identificar el tipo de fallo. Las redes neuronales convolucionales (CNN ) son muy eficaces para ello. Al convertir las señales de vibración en imágenes 2D (por ejemplo, espectrogramas o escalogramas), las CNN pueden extraer automáticamente características espaciales indicativas de tipos de avería específicos (por ejemplo, avería en la pista interior, avería en la pista exterior, avería en el rodillo).
Predicción de la vida útil restante (RUL)
Predecir cuánto tiempo más puede funcionar un rodamiento de forma fiable es el santo grial del mantenimiento predictivo. Las redes de memoria a corto plazo (LSTM), un tipo de red neuronal recurrente, destacan en el procesamiento de datos secuenciales como las lecturas de sensores en series temporales. Las LSTM pueden aprender dependencias a largo plazo en los datos, lo que les permite predecir la tendencia de degradación de un rodamiento y estimar su RUL. Esto permite programar el mantenimiento con precisión cuando es necesario, maximizando la vida útil del rodamiento y evitando fallos inesperados.
Modelos híbridos
A menudo, una combinación de estas técnicas de IA produce los mejores resultados. Por ejemplo, un modelo híbrido CNN-LSTM puede aprovechar las CNN para extraer características sólidas de las señales en bruto y, a continuación, introducir estas características en las LSTM para la predicción de RUL, combinando los puntos fuertes de ambas arquitecturas.
El flujo de trabajo del mantenimiento predictivo
La implantación de un programa de PdM para SRB implica un flujo de trabajo sistemático:
1 Adquisición de datos: Los sensores IoT recopilan continuamente datos de vibración, temperatura, acústica y análisis de aceite de las SRB.
2 Transmisión de datos: Los datos se transmiten de forma segura a través de pasarelas IoT a una plataforma de análisis basada en la nube.
3 Preprocesamiento de datos: Los datos sin procesar se limpian, filtran y transforman en formatos adecuados para el análisis de IA.
4 Análisis de IA: Los modelos ML (CNN, LSTM, Autoencoders) procesan los datos para detectar anomalías, diagnosticar fallos y predecir RUL.
5 Ayuda a la toma de decisiones: La plataforma de análisis proporciona información práctica, alertas y recomendaciones al personal de mantenimiento.
6 Acción de mantenimiento: Basándose en la información obtenida, el mantenimiento se programa y ejecuta de forma proactiva.
7 Bucle de retroalimentación: Los datos de las acciones de mantenimiento (por ejemplo, detalles de reparación, sustitución de componentes) se introducen de nuevo en el sistema para perfeccionar y mejorar los modelos de IA.
Este proceso iterativo garantiza el aprendizaje continuo y la optimización del sistema PdM.

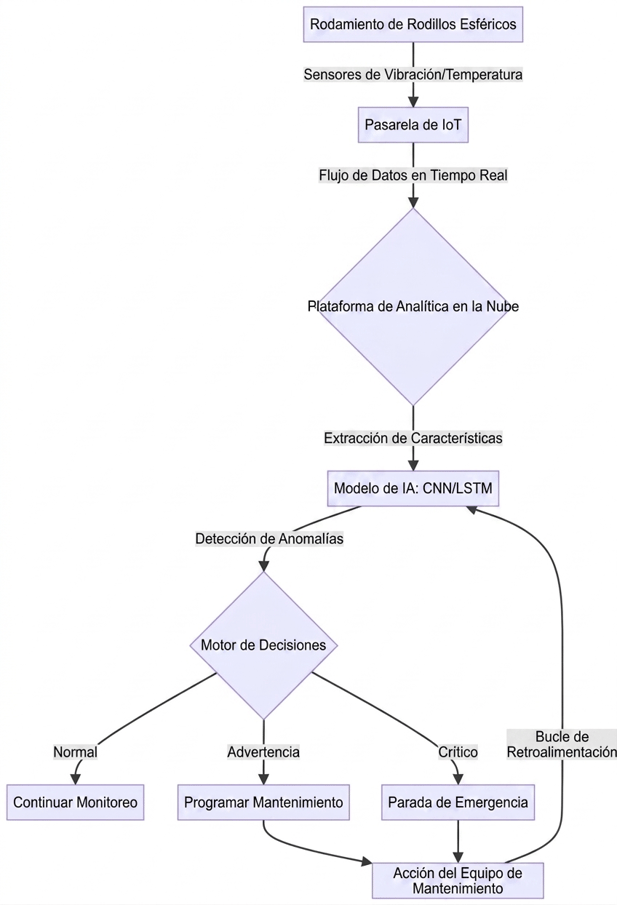

Figura 2: Diagrama de Mermaid que ilustra el flujo de trabajo integral de un sistema de mantenimiento predictivo para rodamientos de rodillos a rótula.
Beneficios tangibles: Evitar costosos tiempos de inactividad
La adopción del mantenimiento predictivo basado en IoT e IA para las SRB ofrece profundos beneficios que impactan directamente en el balance final y la eficiencia operativa de una organización. La ventaja más significativa es la prevención de costosos tiempos de inactividad imprevistos.
El tiempo de inactividad no planificado puede ser increíblemente caro. Los estudios del sector indican que las instalaciones de fabricación pueden perder una media de entre 108.000 y 260.000 dólares por hora durante los tiempos de inactividad imprevistos. Las pérdidas anuales acumuladas por tiempos de inactividad imprevistos en todos los sectores pueden ascender a 1,4 billones de dólares. Al pasar de un mantenimiento preventivo reactivo o basado en el tiempo a un mantenimiento predictivo, las empresas pueden conseguir ahorros sustanciales y mejoras operativas:
-
Reducción de los costes de mantenimiento: El mantenimiento predictivo puede suponer una reducción del 25-30% en los costes generales de mantenimiento al eliminar actividades de mantenimiento innecesarias y optimizar la asignación de recursos.
-
Eliminación de averías: La intervención proactiva basada en datos en tiempo real puede eliminar entre el 70 y el 75% de las averías de los equipos, garantizando un funcionamiento más fluido.
-
Reducción del tiempo de inactividad: El tiempo de inactividad no planificado puede reducirse entre un 35 y un 45%, lo que se traduce en una mayor utilización de los activos y una mayor productividad.
-
Aumento de la producción: Con menos interrupciones y un rendimiento optimizado de los activos, la producción puede aumentar entre un 20 y un 25%.
-
Prolongación de la vida útil de los activos: Al abordar los problemas antes de que se vuelvan críticos, la vida útil de las costosas SRB y la maquinaria asociada puede prolongarse significativamente.
-
Mayor seguridad: La prevención de fallos catastróficos reduce el riesgo de accidentes y crea un entorno de trabajo más seguro.
Comparación de costes: Mantenimiento reactivo frente a preventivo frente a predictivo
Para ilustrar mejor las ventajas financieras, consideremos los costes relativos asociados a las distintas estrategias de mantenimiento:

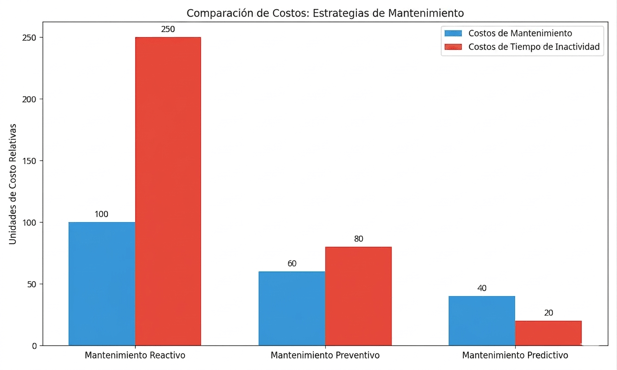

Figura 3: Gráfico de barras en el que se comparan los costes relativos de mantenimiento y tiempo de inactividad de las estrategias de mantenimiento reactivo, preventivo y predictivo. El mantenimiento predictivo muestra sistemáticamente los costes más bajos.
Como muestra la figura 3, el mantenimiento predictivo reduce significativamente los costes de mantenimiento y tiempo de inactividad en comparación con los enfoques reactivos e incluso preventivos. Esto se debe a que el PdM garantiza que el mantenimiento se realiza sólo cuando es necesario, evitando tanto las sustituciones prematuras como los fallos catastróficos.
Aplicaciones reales y casos prácticos
Los principios de IoT y mantenimiento predictivo impulsado por IA para SRB se están aplicando con éxito en diversas industrias pesadas:
-
Minería: En los duros entornos mineros, los SRB de cintas transportadoras, trituradoras y excavadoras están sometidos a cargas extremas y condiciones abrasivas. Los sistemas PdM supervisan estos rodamientos, predicen fallos y evitan costosas interrupciones en las operaciones de extracción y procesamiento.
-
Energía eólica: Los ejes principales de los aerogeneradores dependen en gran medida de grandes SRB. El fallo de estos rodamientos puede provocar tiempos de inactividad prolongados y costosas reparaciones, que a menudo requieren grúas especializadas. PdM ayuda a supervisar el estado de estos componentes críticos, optimizando los programas de mantenimiento y prolongando la vida útil de las turbinas.
-
Pulpa y papel: En las fábricas de papel, las SRB de los cilindros de secado y las prensas funcionan a altas temperaturas y con mucha humedad. PdM garantiza un funcionamiento continuo mediante la detección de signos tempranos de degradación de los rodamientos, evitando cuellos de botella en la producción.
Estos ejemplos subrayan la versatilidad y eficacia de aprovechar IoT e IA para salvaguardar activos críticos y mantener la continuidad operativa.
Implantación de un programa PdM de éxito: Retos y consideraciones
Aunque las ventajas son evidentes, la implantación de un programa de PdM eficaz para las SRB conlleva sus propios retos:
-
Calidad y volumen de datos: Garantizar una recopilación de datos coherente y de alta calidad a partir de una multitud de sensores puede resultar complejo. La gestión y el almacenamiento de grandes volúmenes de datos también requieren una infraestructura sólida.
-
Integración con los sistemas existentes: La integración de nuevos sensores de IoT y plataformas de IA con sistemas de control industrial (ICS) heredados y sistemas de gestión de activos empresariales (EAM) puede ser un obstáculo importante.
-
Brecha de talento: La escasez de profesionales cualificados en ciencia de datos, IA e IoT industrial puede impedir la implementación y la utilización efectiva de los sistemas de PdM.
-
Inversión inicial: El costo inicial de los sensores, el software y la infraestructura puede ser sustancial, aunque el ROI a largo plazo suele ser muy alto.
-
Ciberseguridad: La conexión de activos industriales a Internet introduce riesgos de ciberseguridad que deben gestionarse meticulosamente.
Para superar estos retos, las organizaciones deben considerar un enfoque de implantación por fases, empezando por los activos críticos, y asociarse con proveedores de tecnología experimentados. La inversión en formación del personal existente y el fomento de una cultura orientada a los datos también son cruciales para el éxito a largo plazo.
El futuro del mantenimiento de rodamientos: Hacia operaciones autónomas
La trayectoria del mantenimiento predictivo de los SRB apunta hacia operaciones cada vez más autónomas. Los desarrollos futuros incluirán probablemente:
-
Edge AI: Procesamiento de datos más cerca de la fuente (en el borde) para reducir los requisitos de latencia y ancho de banda, lo que permite una toma de decisiones más rápida.
-
Gemelos digitales: Creación de réplicas virtuales de SRB físicas que se actualizan continuamente con datos en tiempo real, lo que permite simulaciones muy precisas de escenarios de degradación y fallos.
-
Aprendizaje por refuerzo: Agentes de inteligencia artificial que aprenden estrategias óptimas de mantenimiento mediante ensayo y error en entornos simulados.
-
Sistemas autorreparadores: Materiales avanzados e inteligencia incorporada que pueden detectar y mitigar daños menores de forma autónoma.
Estos avances prometen un futuro en el que el mantenimiento de los rodamientos no sólo será predictivo, sino realmente prescriptivo y, en última instancia, autónomo, lo que minimizará aún más la intervención humana y maximizará el tiempo de funcionamiento.
Conclusión
Los rodamientos de rodillos a rótula son componentes vitales en la industria pesada, y su funcionamiento fiable es primordial para la productividad y la rentabilidad. La convergencia del Internet Industrial de las Cosas (IIoT) y la Inteligencia Artificial (IA) ha dado paso a una nueva era del Mantenimiento Predictivo, transformando la forma en que gestionamos estos activos críticos.
Mediante la monitorización continua del estado de los rodamientos, el análisis de datos con sofisticados modelos de IA y la predicción de posibles fallos, las organizaciones pueden ir más allá de las reparaciones reactivas y las revisiones programadas. Este enfoque proactivo no solo evita costosos tiempos de inactividad no planificados, sino que también reduce significativamente los gastos de mantenimiento, prolonga la vida útil de los activos y mejora la seguridad y la eficiencia operativa general. Adoptar IoT e IA en el mantenimiento de rodamientos de rodillos a rótula no es solo una opción; es un imperativo estratégico para cualquier industria que pretenda prosperar en la era de la fabricación inteligente y la Industria 4.0.
