牙科涡轮机用微型轴承：材料、力学与维护指南

驱动您牙科诊所运转的微小部件

当牙医踩下脚踏板，高速牙科涡轮机以高达 400,000 RPM 的转速轰鸣运转时，大多数人都不会想到是什么让这一切成为可能。答案就在您手掌中的精密工程奇迹：微型牙科轴承。

牙科涡轮轴承是当今临床使用中要求最高的机械部件之一。它们必须承受极高的转速、反复消毒产生的热循环、侵蚀性化学环境，以及为确保切割精度而对近乎完美的同心度的持续要求。

本博客将深入探讨牙科涡轮机微型轴承的材料科学、机械设计原理、性能特点和维护规程。无论您是牙科专业人士、诊所经理还是采购专家，本指南都将为您提供技术基础，帮助您做出更明智、更持久的选择。

牙科涡轮机轴承：基础知识

什么是牙科涡轮轴承？

牙科涡轮轴承是一种微型精密滚珠轴承，外径通常在 3 毫米到 10 毫米之间，安装在气动或电动牙科手机的机头内。它的主要功能是在高速运转时支撑旋转主轴和连接的车针，同时最大限度地减少摩擦并保持同心度。

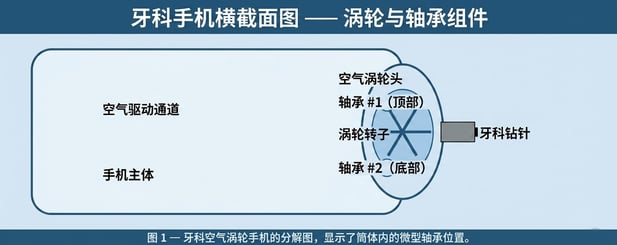

大多数现代牙科手机都使用一个盒式系统，其中包含两个或更多以特定配置排列的角接触球轴承。这些轴承分担切割过程中产生的径向和轴向载荷。

核心工程要求

牙科轴承的工作条件挑战了传统轴承技术的极限：

• 转速：200,000 至 450,000 RPM（取决于手机类型

• 温度范围：正常使用时为 25°C；高压灭菌时高达 135°C

• 润滑限制：由于口腔内的污染风险，润滑油用量最少

• 尺寸限制：外径必须适合手机头（通常小于 8 毫米）

• 抗污染性：碎屑、水雾和体液不得影响轴承功能

• 灭菌兼容性：必须能承受 B 级高压灭菌器中 134°C 的蒸汽消毒

关键提示：牙科涡轮轴承的运行速度是大多数工业电机轴承的 5 到 10 倍，因此材料的选择至关重要。

材料科学：牙科轴承由什么制成

牙科轴承的性能、寿命和灭菌性在很大程度上取决于球、套圈（滚道）、保持架和润滑剂所使用的材料。让我们对每种材料进行详细研究。

轴承球材料

AISI 52100 高碳铬钢

这是工业应用中轴承滚珠的传统首选材料。它具有出色的硬度（高达 HRC 65）、疲劳强度和尺寸稳定性。不过，由于它在蒸汽消毒后容易生锈，因此如果不进行特殊的表面处理，就不适合长期临床使用。

440C 不锈钢

一种马氏体不锈钢，具有良好的耐腐蚀性，硬度在 HRC 56-60 范围内。由于它能经受反复的蒸汽灭菌循环，因此被广泛用于医疗级轴承。与 52100 钢相比，440C 的硬度较低，在高速运转时会降低承载能力。

氮化硅（Si3N4）--黄金标准

氮化硅陶瓷是优质牙科涡轮轴承的首选材料。它的硬度约为 HV 1,500，密度极低（3.2 g/cm³，而钢材为 7.8 g/cm³），热稳定性高达 800°C，并具有固有的耐腐蚀性，因此在牙科使用的几乎所有相关领域都优于钢材。

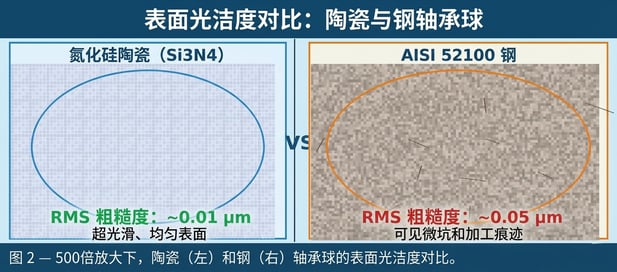

陶瓷球的质量较小，这意味着高速运转时的离心力较小，从而减少了对滚道的压力。陶瓷表面在微观层面上也更加光滑，减少了摩擦和发热，这在近乎干润滑的环境中是一个显著的优势。

氧化锆（ZrO2）

氧化锆基陶瓷具有良好的生物相容性和机械强度。它们有时会用于轴承可能与生物组织间接接触的应用中。

滚道（滚圈）材料

牙科器械中的轴承滚道通常由 440C 不锈钢或钛合金制成。钛合金滚道具有出色的强度重量比和生物相容性，但价格较高，且难以加工成严格的公差要求。

保持架材料

球笼可使球保持均匀分布，防止球与球直接接触。材料包括

• 酚醛树脂：重量轻、摩擦小，是许多手机的标准材料

• 聚四氟乙烯（PTFE）：出色的耐化学性，自润滑

• 不锈钢：更耐用，但重量增加，用于重型配置

• PEEK（聚醚醚酮）：新兴材料，具有出色的耐热性和耐化学性

材料对照表

轴承力学：牙科涡轮机轴承的工作原理

载荷类型和分布

牙科涡轮机轴承主要承受两种类型的机械载荷：
径向载荷：垂直于旋转轴的力，由通过车针对牙齿结构施加的切割压力产生。

轴向（推力）载荷：平行于旋转轴的力，由手机向下按压或毛刺接触不均匀引起。

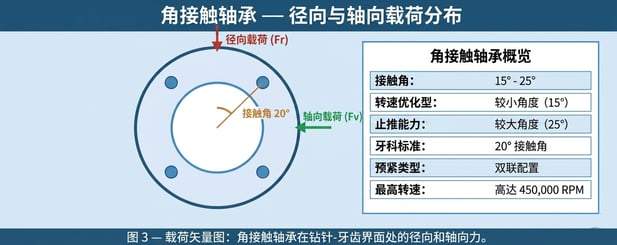

大多数牙科手机盒都使用角接触球轴承，专门设计用于同时承受径向和轴向的综合载荷。这些轴承的滚道加工成特定的接触角，通常为 15 到 25 度，这决定了载荷的分布。

预载荷和轴承刚度

预载荷是指在安装过程中有意施加到轴承组件上的微小轴向力。在牙科手机中，控制预紧力对于以下方面至关重要：

• 消除可能导致振动或颤振的内部间隙

• 提高车针的旋转精度和同心度

• 降低高速运转时的噪音

• 提高切削负荷下轴承的整体刚度

然而，过大的预紧力会显著增加发热量并加速磨损。制造商花费了大量的工程设计精力来优化每种特定轴承设计的预紧力水平。

速度参数：DN 值

工程师使用 DN 值（轴承孔直径（毫米）乘以转速（每分钟））来描述轴承应用的要求。牙科涡轮机轴承的孔径为 3.2 毫米，转速为 350,000 RPM，其 DN 值约为 1,120,000 - 完全符合对优质材料和润滑的要求。

背景：数控加工中心的工业主轴轴承的 DN 值通常在 500,000 到 800,000 之间。牙科轴承大大超出了这些要求。

性能规格比较

牙科轴承的润滑：关键因素

牙科润滑的挑战

牙科手机轴承在工作时必须使用最少的润滑剂，以防止污染口腔。大多数手机使用通过内部空气通道涂抹的非常轻的涡轮机油膜，因此润滑剂的选择和协议至关重要。

润滑剂类型

ISO VG 10 涡轮机油

气动牙科手机的行业标准。极低的粘度确保它能被气流带到轴承表面，而不会造成过大的阻力或污染。

合成酯基润滑油

用于高级手机，具有出色的氧化稳定性、宽温度范围和卓越的油膜强度。合成油还能更好地与现代滤芯中使用的弹性密封件兼容。

聚四氟乙烯基干性润滑剂

一些先进的轴承设计采用了聚四氟乙烯涂层球或聚四氟乙烯保持架材料，无需液体油即可提供固有润滑--这在不能接受任何油污染的情况下尤为重要。

灭菌对润滑的影响

每次高压灭菌循环都会洗掉轴承表面的一些润滑膜。因此，灭菌前重新润滑是 ISO 15883 和制造商指南中的一项标准协议。未经润滑的轴承可能在预期使用寿命的 20% 内发生故障。

最佳做法：在将手机放入高压灭菌器之前，始终使用制造商推荐的润滑油进行润滑。这样可以确保在灭菌周期期间和之后有一层新鲜的油膜保护轴承。

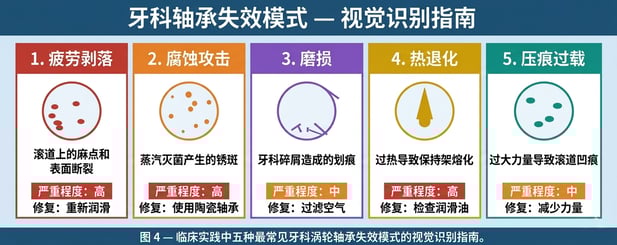

失效模式：牙科轴承的故障原因

了解失效模式有助于临床医生和诊所经理实施更好的预防性维护协议，并做出更明智的采购决策。

疲劳剥落

最常见的失效模式，由滚珠和滚道之间的周期性赫兹接触应力引起。微观裂纹在接触面下方形成并扩展，直到表面材料断裂，形成凹坑（剥落）。

腐蚀和化学侵蚀

如果润滑不足，反复的蒸汽灭菌循环会导致钢制轴承部件氧化。牙科材料的化学污染--磷酸蚀刻剂、漂白剂、冲洗剂--也会加速腐蚀。

污染造成的磨损

牙齿碎屑、牙齿结构产生的微粒或过滤不当的压缩空气会将硬质颗粒带入轴承区。即使只有几微米大小的颗粒也会造成严重的三体磨料磨损。

热降解

润滑不足会增加摩擦，导致温度骤升，使保持架材料降解、润滑剂汽化，并引起轴承套圈的尺寸变化。

过载（布氏压痕）

车针上过大的横向力会产生超过轴承设计参数的点荷载条件，将球压缩到超过其弹性极限并导致滚道塑性变形（布氏压痕）。

维护规程：最大限度延长轴承寿命

严格、标准化的维护方案是牙科诊所在延长器械寿命方面最具成本效益的投资。以下维护计划以 ISO 15883、制造商指南和临床最佳实践为基础。

润滑操作步骤

• 用干布擦拭手机外部，清除可见碎屑。

• 将润滑喷嘴插入手机底座的驱动空气入口。

• 在涡轮自由旋转时，喷洒一到两次一秒钟的手机润滑油。

• 用纸巾擦拭手机 10-15 秒，以排出多余的油。

• 将手机装入袋中，在油膜仍然存在时进行灭菌。

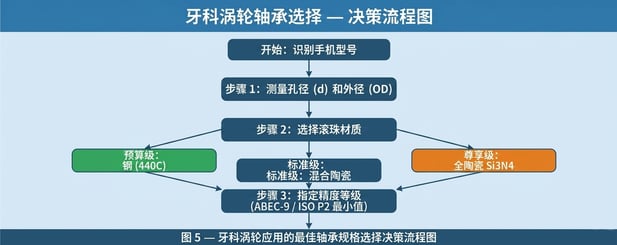

选择合适的牙科轴承：购买指南

无论您是牙科设备维修技师、OEM 制造商还是诊所供应经理，在采购轴承时，都需要在比较产品时评估这些关键规格。

关键规格核对表

• 内孔直径 (d)：必须与特定型号手机的主轴相匹配

• 外径 (D) 和宽度 (B)：必须符合滤芯外壳尺寸

• 接触角：15° 用于速度优化；25° 用于推力负载能力

• 球体材料：陶瓷（Si3N4）是使用寿命长的首选；钢适用于成本敏感型应用

• 保持架材料：牙科应用：PEEK 或酚醛

• 精度等级：最低 ABEC-9 或 ISO P2；牙科应用不推荐 ABEC-7

• 灭菌等级：必须说明与 134°C/3 bar 蒸汽高压灭菌器的兼容性

• 径向间隙：C2 或牙科间隙组（比标准 C0 更小）

OEM轴承与售后轴承

OEM 轴承可保证兼容性，其设计符合手机的精确规格。知名精密轴承制造商生产的优质售后市场轴承可提供同等性能，但成本要低 30-50%，前提是这些轴承来自具有材料认证和尺寸检验报告的合格供应商。

专业提示：在购买售后牙科轴承时，一定要索取合格证书（CoC）和材料检测报告。任何有信誉的制造商都会毫不犹豫地提供这些文件。

牙科轴承的未来：新趋势

全陶瓷轴承系统

全陶瓷轴承（球和滚道均由先进陶瓷制成）在要求电气隔离、绝对耐腐蚀或核磁共振成像兼容性的应用中越来越受到青睐。随着制造成本的降低，牙科涡轮机中采用全陶瓷轴承的情况预计会越来越多。

纳米润滑技术

对涡轮机油纳米颗粒添加剂（如氧化石墨烯、二硫化钼纳米颗粒和金刚石纳米颗粒）的研究显示，在减少摩擦和延长润滑油膜寿命方面取得了可喜的成果，在高速条件下可将轴承温度降低 8-15°C 。

传感器集成智能轴承

一些研究小组正在开发可嵌入轴承组件的微型压电传感器，以实时监测振动频率、温度和早期疲劳特征，从而在灾难性故障发生前发出预测性维护警报。

用于定制轴承保持架的快速成型技术

使用高性能聚合物（如 PEEK）进行轴承保持架组件的 3D 打印现在在微米级技术上是可行的，这为针对不同临床需求优化特定手术轴承配置提供了可能。

总结：小部件，大影响

牙科涡轮机用微型轴承是精密工程、材料科学和临床医学的奇妙交汇点。这些小部件（通常比衬衫纽扣大不了多少）承担着非凡的重任，每天在世界各地为数百万人提供安全、准确的牙科治疗。

一个轴承能使用 200 小时与一个能使用 800 小时之间的差别在于对材料的明智选择、正确的润滑方法以及对结构化维护协议的坚持。对牙科诊所而言，投资优质轴承可直接降低手机更换成本，改善患者治疗效果，减少临床中断。

无论您是选择下一个手机盒的临床医师、为新牙科设备指定部件的生物医学工程师，还是瞄准牙科 OEM 市场的轴承供应商，了解牙科涡轮轴承的材料和机械结构是做出更明智、更持久决策的基础。

如果您正在寻找经过认证的精密牙科轴承（包括陶瓷、混合和不锈钢选项），我们的轴承专家团队随时准备帮助您找到适合您应用的规格。现在就联系我们，获取技术咨询和有竞争力的价格。
