Rodamientos en miniatura para turbinas dentales: guía sobre materiales, mecánica y mantenimiento

El minúsculo componente que hace funcionar su clínica dental

Cuando un dentista pisa el pedal y una turbina dental de alta velocidad cobra vida -girando a 400.000 RPM-, la mayoría de la gente nunca piensa en qué lo hace posible. La respuesta está en una maravilla de la ingeniería de precisión que cabe en la palma de la mano: el rodamiento dental en miniatura.

Los rodamientos para turbinas dentales se encuentran entre los componentes mecánicos más exigentes de uso clínico en la actualidad. Deben soportar velocidades de rotación extremas, ciclos térmicos de esterilización repetida, entornos químicos agresivos y la exigencia constante de una concentricidad casi perfecta para garantizar la precisión de corte.

Este blog profundiza en la ciencia de los materiales, los principios de diseño mecánico, las características de rendimiento y los protocolos de mantenimiento de los rodamientos en miniatura para turbinas dentales. Tanto si es un profesional de la odontología, un director de clínica o un especialista en adquisiciones, esta guía le proporciona la base técnica para tomar decisiones más inteligentes y duraderas.

Rodamientos para turbinas dentales: Conceptos básicos

¿Qué es un rodamiento para turbinas dentales?

Un rodamiento de turbina dental es un rodamiento de bolas de precisión en miniatura -normalmente de 3 mm a 10 mm de diámetro exterior- alojado dentro del cabezal de una pieza de mano dental neumática o eléctrica. Su función principal es soportar el husillo giratorio y la fresa acoplada minimizando la fricción y manteniendo la concentricidad durante el funcionamiento a alta velocidad.

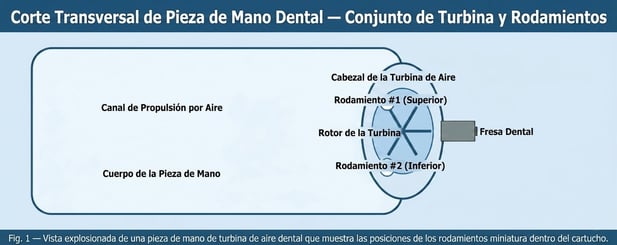

La mayoría de las piezas de mano dentales modernas utilizan un sistema de cartucho que contiene dos o más rodamientos de bolas de contacto angular dispuestos en una configuración específica. Estos rodamientos comparten las cargas radiales y axiales generadas durante los procedimientos de corte.

Requisitos clave de ingeniería

Los rodamientos dentales funcionan en condiciones que superan los límites de la tecnología de rodamientos convencional:

• Velocidad de rotación: de 200.000 a 450.000 RPM dependiendo del tipo de pieza de mano

• Rango de temperatura: 25°C durante el uso normal; hasta 135°C durante la esterilización en autoclave

• Limitaciones de lubricación: aceite mínimo debido al riesgo de contaminación en la cavidad bucal

• Limitaciones de tamaño: el diámetro exterior debe encajar en el cabezal de la pieza de mano (normalmente menos de 8 mm)

• Resistencia a la contaminación: la suciedad, las salpicaduras de agua y los fluidos corporales no deben comprometer la función del cojinete.

• Compatibilidad con la esterilización: debe resistir la esterilización por vapor a 134°C en autoclaves de clase B.

Información clave: La velocidad de funcionamiento de un rodamiento de turbina dental es de 5 a 10 veces superior a la de los rodamientos de la mayoría de los motores eléctricos industriales, por lo que la selección del material es absolutamente crítica.

Ciencia de los materiales: De qué están hechos los cojinetes dentales

El rendimiento, la longevidad y la esterilizabilidad de un rodamiento dental vienen determinados en gran medida por los materiales utilizados para las bolas, los anillos (pistas), la jaula y el lubricante. Examinemos cada uno de ellos en detalle.

Materiales de las bolas

Acero al cromo con alto contenido en carbono AISI 52100

Es el material tradicionalmente utilizado para bolas de rodamientos en aplicaciones industriales. Ofrece una dureza excelente (hasta 65 HRC), resistencia a la fatiga y estabilidad dimensional. Sin embargo, su susceptibilidad a la oxidación por esterilización con vapor lo hace inadecuado para uso clínico a largo plazo sin un tratamiento especial de la superficie.

Acero inoxidable 440C

Acero inoxidable martensítico con buena resistencia a la corrosión y dureza en el rango HRC 56-60. Se utiliza mucho en cojinetes de grado médico porque puede soportar ciclos repetidos de esterilización por vapor. Su menor dureza frente al acero 52100 puede reducir la capacidad de carga a velocidades muy elevadas.

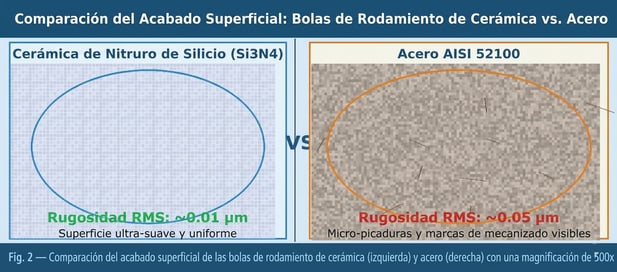

Nitruro de silicio (Si3N4) - El patrón oro

La cerámica de nitruro de silicio es el material preferido en los cojinetes de turbinas dentales de alta calidad. Con una dureza en torno a HV 1.500, una densidad extremadamente baja (3,2 g/cm³ frente a los 7,8 g/cm³ del acero), una estabilidad térmica de hasta 800 °C y una resistencia inherente a la corrosión, supera al acero en prácticamente todas las categorías relevantes para el uso dental.
La menor masa de las bolas cerámicas se traduce en una menor fuerza centrífuga a altas velocidades, lo que reduce la tensión en las pistas. Las superficies cerámicas también son más lisas a nivel microscópico, lo que reduce la fricción y la generación de calor, una ventaja significativa en un entorno de lubricación casi seco.

Zirconia (ZrO2)

Las cerámicas a base de óxido de circonio ofrecen una excelente biocompatibilidad y una buena resistencia mecánica. A veces se utilizan en aplicaciones en las que el cojinete puede entrar en contacto indirecto con tejidos biológicos.

Materiales de las pistas (anillos)

Los anillos de rodadura de los instrumentos dentales suelen fabricarse con acero inoxidable 440C o aleaciones de titanio. Las pistas de titanio ofrecen una excelente relación resistencia-peso y una biocompatibilidad excepcional, aunque son más caras y más difíciles de mecanizar con tolerancias estrictas.

Materiales de la jaula

La jaula mantiene las bolas espaciadas uniformemente y evita el contacto directo entre bolas. Los materiales incluyen:

• Resina fenólica: ligera, de baja fricción, estándar en muchas piezas de mano.

• PTFE (politetrafluoroetileno): excelente resistencia química, autolubricante.

• Acero inoxidable: más duradero pero más pesado, se utiliza en configuraciones de uso intensivo.

• PEEK (Poliéter éter cetona): material emergente con excelente resistencia al calor y a los productos químicos

Tabla comparativa de materiales

Mecánica de rodamientos: Cómo funcionan los rodamientos de las turbinas dentales

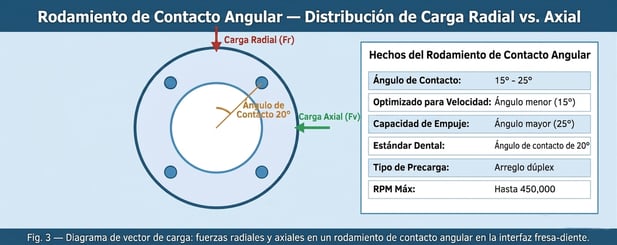

Tipos y distribución de cargas

Los rodamientos de las turbinas dentales están sometidos a dos tipos principales de cargas mecánicas:
Cargas radiales: Fuerzas perpendiculares al eje de rotación, generadas por la presión de corte aplicada a través de la fresa contra la estructura del diente.

Cargas axiales (de empuje): Fuerzas paralelas al eje de rotación, provocadas por la presión de la pieza de mano hacia abajo o por un contacto desigual de la fresa.

La mayoría de los cartuchos de piezas de mano dentales utilizan rodamientos de bolas de contacto angular, especialmente diseñados para soportar simultáneamente cargas radiales y axiales combinadas. Estos rodamientos tienen pistas mecanizadas con un ángulo de contacto específico, normalmente de 15 a 25 grados, que determina la distribución de la carga.

Precarga y rigidez de los rodamientos

La precarga se refiere a una fuerza axial pequeña e intencionada aplicada al conjunto del rodamiento durante la instalación. En las piezas de mano dentales, la precarga controlada es fundamental para:

• Eliminar la holgura interna (juego) que podría causar vibraciones o vibraciones.

• Mejorar la precisión rotacional y la concentricidad de la fresa

• Reducir el ruido durante el funcionamiento a alta velocidad

• Aumentar la rigidez general del rodamiento bajo cargas de corte

Sin embargo, una precarga excesiva aumenta drásticamente la generación de calor y acelera el desgaste. Los fabricantes dedican un considerable esfuerzo de ingeniería a optimizar los niveles de precarga para cada diseño específico de rodamiento.

Parámetros de velocidad: Valor DN

Los ingenieros utilizan el valor DN (diámetro del agujero del rodamiento en mm multiplicado por la velocidad de rotación en RPM) para caracterizar lo exigente que es la aplicación de un rodamiento. Un rodamiento de turbina dental con un diámetro interior de 3,2 mm que funcione a 350.000 RPM tiene un valor DN de aproximadamente 1.120.000, lo que lo sitúa en el rango que exige materiales y lubricación de primera calidad.

Para contextualizar: Los rodamientos para husillos industriales en centros de mecanizado CNC suelen funcionar con valores de DN de 500.000 a 800.000. Los rodamientos dentales superan con creces estas exigencias. Los rodamientos dentales superan con creces estas exigencias.

Comparación de las especificaciones de rendimiento

Lubricación en rodamientos dentales: Un factor crítico

El reto de la lubricación dental

Los cojinetes de las piezas de mano dentales deben funcionar con un lubricante mínimo para evitar la contaminación de la cavidad oral. La mayoría de las piezas de mano utilizan una película muy ligera de aceite de turbina que se aplica a través de los canales de aire internos, por lo que la elección y el protocolo de lubricación son de vital importancia.

Tipos de lubricantes

Aceite para turbinas ISO VG 10

El estándar del sector para piezas de mano dentales accionadas por aire. Su viscosidad extremadamente baja garantiza que pueda ser transportado por la corriente de aire hasta las superficies de apoyo sin causar un arrastre o contaminación excesivos.

Aceites sintéticos a base de ésteres

Se utilizan en piezas de mano de alta calidad por su excelente estabilidad a la oxidación, su amplio intervalo de temperaturas y la resistencia superior de su película. Los aceites sintéticos también son más compatibles con las juntas elastoméricas de los cartuchos modernos.

Lubricantes secos a base de PTFE

Algunos diseños avanzados de rodamientos incorporan bolas recubiertas de PTFE o materiales de jaula de PTFE que proporcionan una lubricación inherente sin aceites líquidos, especialmente valiosos cuando cualquier contaminación por aceite es inaceptable.

Efecto de la esterilización en la lubricación

Cada ciclo de autoclave elimina parte de la película lubricante de las superficies de los cojinetes. Esta es la razón por la que la relubricación antes de la esterilización es un protocolo estándar en la norma ISO 15883 y en las directrices de los fabricantes. Los rodamientos sin lubricar pueden fallar en tan sólo un 20% de su vida útil prevista.

La mejor práctica: Lubrique siempre la pieza de mano con el aceite recomendado por el fabricante ANTES de introducirla en el autoclave. Esto asegura que una película de aceite fresco proteja el cojinete durante y después del ciclo de esterilización.

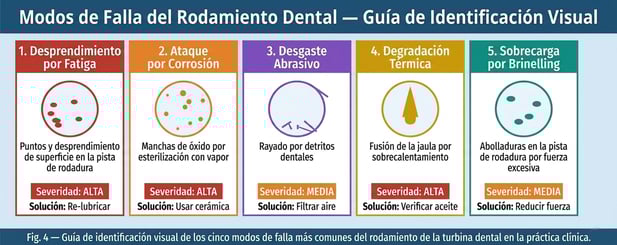

Modos de fallo: Por qué fallan los rodamientos dentales

Comprender los modos de fallo ayuda a los clínicos y a los gestores de clínicas a aplicar mejores protocolos de mantenimiento preventivo y a tomar decisiones de compra más informadas.

Desprendimiento por fatiga

El modo de fallo más común, causado por la tensión de contacto hertziana cíclica entre las bolas y las pistas. Se forman grietas microscópicas bajo la superficie de contacto y se propagan hasta que el material de la superficie se desprende, creando picaduras (spalls).

Corrosión y ataque químico

Los ciclos repetidos de esterilización por vapor pueden causar oxidación en los componentes de acero de los cojinetes si la lubricación es insuficiente. La contaminación química de los materiales dentales -agentes grabadores de ácido fosfórico, compuestos blanqueadores, irrigantes- también puede acelerar la corrosión.

Desgaste abrasivo por contaminación

Los restos dentales, las partículas de la estructura dental o el aire comprimido mal filtrado pueden introducir partículas duras en la zona de los cojinetes. Incluso partículas de unas pocas micras de tamaño pueden causar un importante desgaste abrasivo en tres cuerpos.

Degradación térmica

Una lubricación inadecuada provoca un aumento de la fricción, lo que genera picos de temperatura que degradan los materiales de la jaula, vaporizan el lubricante y provocan cambios dimensionales en los anillos del rodamiento.

Sobrecarga (Brinelling)

Una fuerza lateral excesiva sobre la fresa crea condiciones de carga puntual que superan los parámetros de diseño del rodamiento, comprimiendo las bolas más allá de su límite elástico y provocando una deformación plástica (brinelling) de las pistas de rodadura.

Protocolo de mantenimiento: Maximizar la vida útil de los rodamientos

Un protocolo de mantenimiento riguroso y estandarizado es la inversión más rentable que una clínica dental puede hacer en la longevidad de los instrumentos. El siguiente programa se basa en la norma ISO 15883, las directrices del fabricante y las mejores prácticas clínicas.

Protocolo de lubricación paso a paso

• Limpie el exterior de la pieza de mano con un paño seco para eliminar los residuos visibles.

• Inserte la boquilla de pulverización de lubricación en la entrada de aire de accionamiento de la base de la pieza de mano.

• Aplique una o dos ráfagas de un segundo de aceite en la pieza de mano mientras la turbina gira libremente.

• Haga funcionar la pieza de mano durante 10-15 segundos sobre un pañuelo de papel para expulsar el exceso de aceite.

• Embolsar la pieza de mano y proceder a la esterilización mientras la película de aceite siga presente.

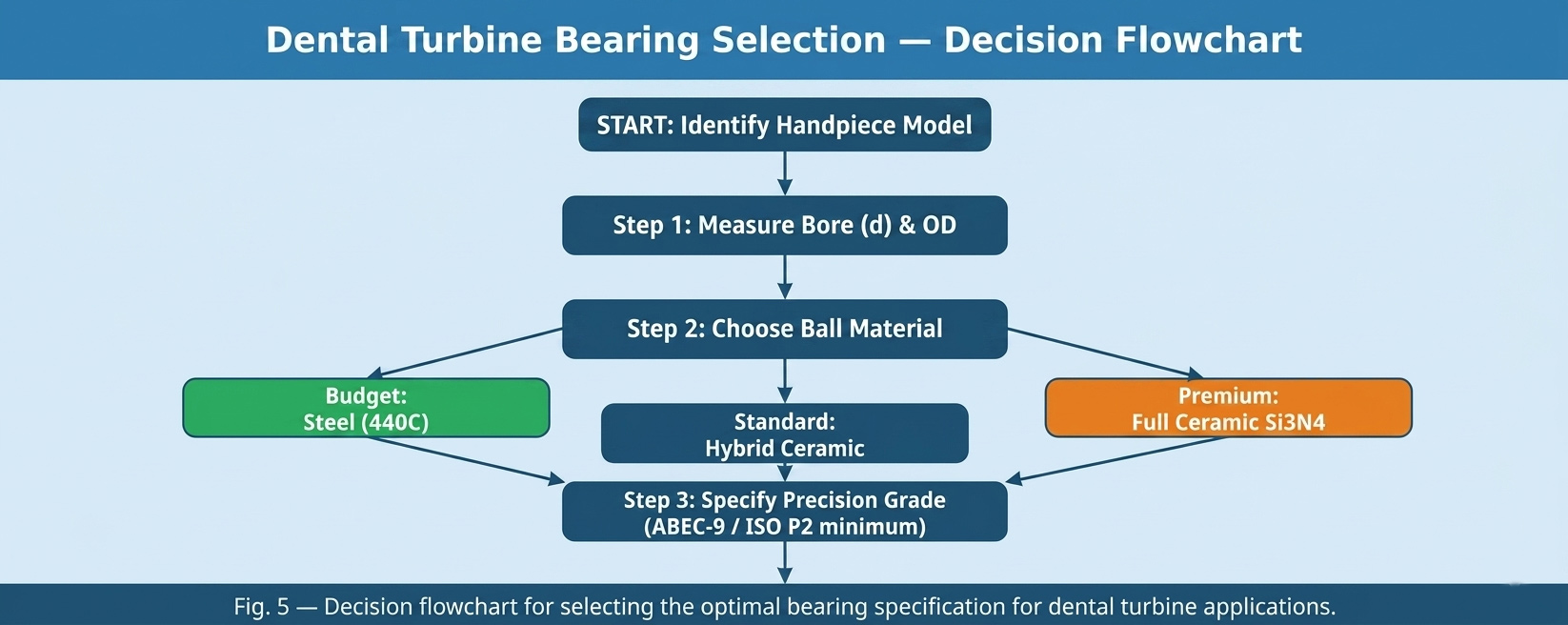

Selección del soporte dental adecuado: Guía del comprador

Tanto si busca rodamientos como técnico de reparación de equipos dentales, fabricante OEM o gestor de suministros clínicos, éstas son las especificaciones clave que debe evaluar al comparar productos.

Lista de especificaciones críticas

• Diámetro interior (d): Debe coincidir con el eje del husillo del modelo específico de pieza de mano

• Diámetro exterior (D) y anchura (B): Deben ajustarse a las dimensiones del alojamiento del cartucho

• Ángulo de contacto: 15° para velocidad optimizada; 25° para capacidad de carga de empuje

• Material de la bola: Cerámica (Si3N4), preferible por su longevidad; acero para aplicaciones sensibles a los costes

• Material de la jaula: PEEK o fenólico para aplicaciones dentales

• Grado de precisión: ABEC-9 o ISO P2 mínimo; ABEC-7 no recomendado para uso dental

• Grado de esterilización: Debe especificarse la compatibilidad con autoclave de vapor 134°C/3-bar

• Juego radial: C2 o grupo de holgura dental (más ajustado que el C0 estándar)

Rodamientos OEM vs. Rodamientos Aftermarket

Los rodamientos OEM garantizan la compatibilidad y están diseñados según las especificaciones exactas de la pieza de mano. Los rodamientos de repuesto de calidad de fabricantes de rodamientos de precisión de renombre pueden ofrecer un rendimiento equivalente a un coste entre un 30 y un 50% inferior, siempre que procedan de proveedores certificados con certificados de materiales e informes de inspección dimensional.

Consejo profesional: Solicite siempre un Certificado de Conformidad (CoC) y un informe de ensayo de materiales cuando compre rodamientos dentales posventa. Cualquier fabricante reputado debería proporcionar estos documentos sin dudarlo.

El futuro de los rodamientos dentales: Tendencias emergentes

Sistemas de rodamientos totalmente cerámicos

Los rodamientos totalmente cerámicos -con bolas y pistas fabricadas con cerámica avanzada- están ganando terreno en aplicaciones que requieren aislamiento eléctrico, resistencia absoluta a la corrosión o compatibilidad con IRM. Se espera que su adopción en turbinas dentales aumente a medida que disminuyan los costes de fabricación.

Tecnologías de nano-lubricación

La investigación sobre aditivos de nanopartículas para aceites de turbinas -como el óxido de grafeno, las nanopartículas de disulfuro de molibdeno y las nanopartículas de diamante- arroja resultados prometedores en la reducción de la fricción y la prolongación de la vida útil de la película lubricante, lo que podría reducir la temperatura de los rodamientos entre 8 y 15 °C en condiciones de alta velocidad.

Rodamientos inteligentes con sensores integrados

Varios grupos de investigación están desarrollando sensores piezoeléctricos miniaturizados que pueden integrarse en el conjunto del rodamiento para controlar en tiempo real la frecuencia de las vibraciones, la temperatura y las primeras señales de fatiga, lo que permite emitir alertas de mantenimiento predictivo antes de que se produzca un fallo catastrófico.

Fabricación aditiva de jaulas de rodamientos a medida

La impresión en 3D de componentes de jaulas de rodamientos utilizando polímeros de alto rendimiento como el PEEK es ahora técnicamente factible a microescala, lo que abre la posibilidad de configuraciones de rodamientos específicas para cada procedimiento y optimizadas para diferentes demandas clínicas.

Conclusiones: Pequeñas piezas, gran impacto

Los cojinetes en miniatura para turbinas dentales representan una fascinante intersección entre la ingeniería de precisión, la ciencia de los materiales y la medicina clínica. Estos pequeños componentes -a menudo no más grandes que un botón de camisa- soportan la extraordinaria carga de hacer posible un tratamiento dental seguro y preciso millones de veces al día en todo el mundo.

La diferencia entre un rodamiento que dura 200 horas y uno que dura 800 horas se reduce a una selección informada del material, unas prácticas de lubricación adecuadas y el cumplimiento de un protocolo de mantenimiento estructurado. Para las clínicas dentales, invertir en rodamientos de calidad se traduce directamente en una reducción de los costes de sustitución de las piezas de mano, mejores resultados para los pacientes y menos interrupciones clínicas.

Tanto si usted es un clínico que selecciona su próximo cartucho de pieza de mano, un ingeniero biomédico que especifica componentes para un nuevo dispositivo dental o un proveedor de rodamientos dirigido al mercado dental OEM, comprender los materiales y la mecánica de los rodamientos para turbinas dentales es la base para tomar decisiones más inteligentes y duraderas.

Si busca rodamientos dentales de precisión certificados -incluidas opciones cerámicas, híbridas y de acero inoxidable-, nuestro equipo de especialistas en rodamientos está preparado para ayudarle a encontrar la especificación adecuada para su aplicación. Póngase en contacto con nosotros hoy mismo para obtener asesoramiento técnico y precios competitivos.
