调心滚子轴承与圆柱滚子轴承：工程师指南
吴工 : Apr 17, 2026 2:13:43 AM
铜矿中的皮带传送机驱动轴。包装生产线上的200千瓦电机。造纸厂24小时连续运转的压辊。 这些机器都需要滚动轴承。 而在每一种情况下，选错轴承类型都会导致故障——不是因为制造缺陷，不是因为维护不当，仅仅是因为用错了场合。 调心滚子轴承和圆柱滚子轴承是工业重载领域最常用的两种滚子轴承。 ...

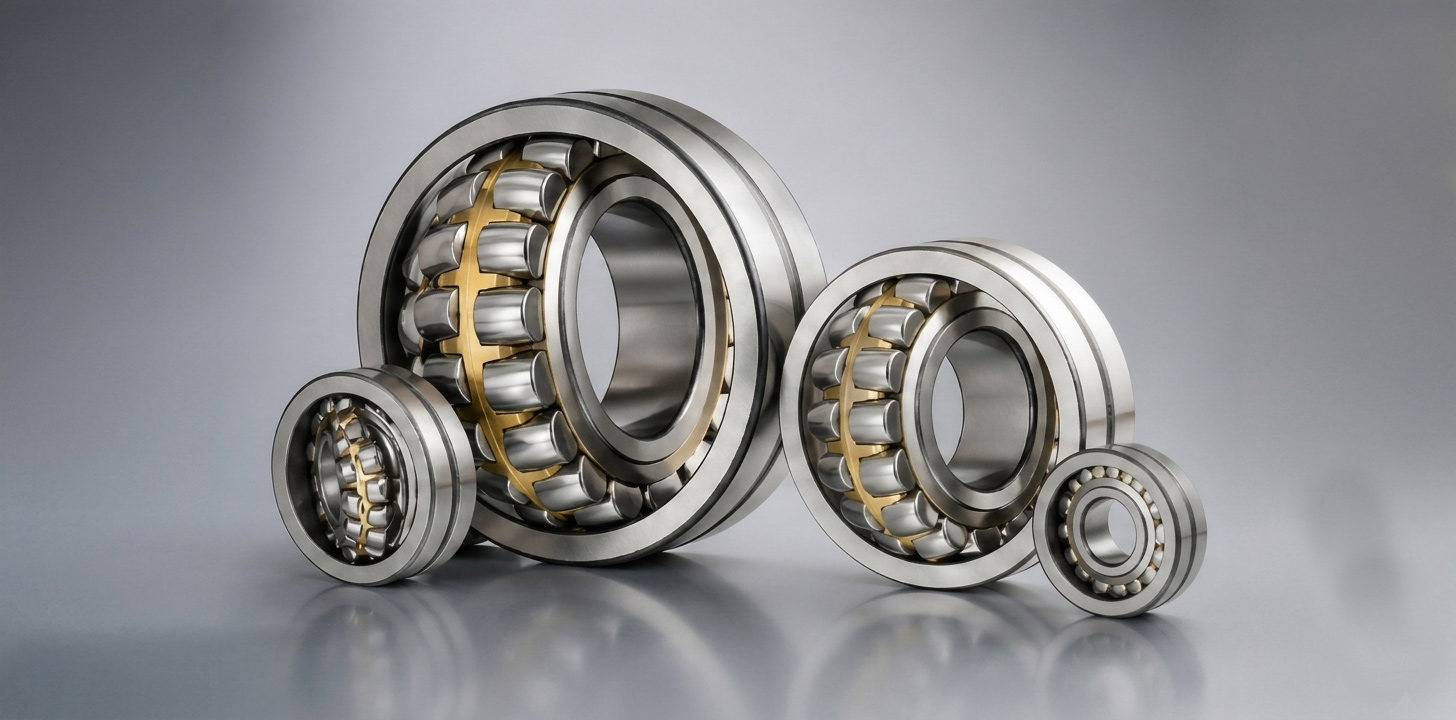

什么是调心滚子轴承？
调心滚子轴承 (SRB) 是一种滚动体轴承，专门设计用于承受高径向载荷、中等轴向载荷，以及最重要的轴与轴承座之间的角偏差。它们是最坚固耐用的轴承类型之一，在重型工业机械中不可或缺。
SRB 的显著特点是其双列筒形滚子在共同的球面外滚道内运行。这种几何形状使轴承能够自动适应轴的偏移和安装误差，而不会影响性能或使用寿命。
|
关键定义： 调心滚子轴承是一种自动调心的双列滚动体轴承，具有筒形滚子和球形外圈滚道，能够适应通常高达 1-3° 的角度偏差。 |

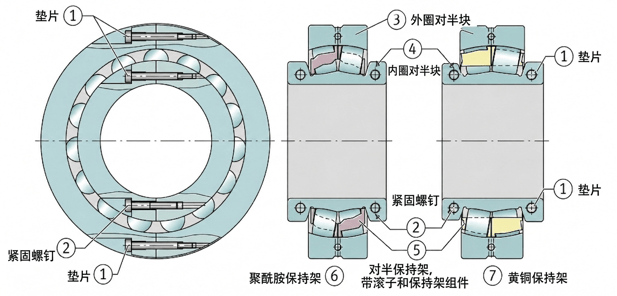

调心滚子轴承的设计与结构
了解调心滚子轴承的内部构造对于工程师和维护专业人员来说至关重要。每个部件都经过精密设计，以确保轴承具有出色的承载能力和不对中能力。
主要部件说明
|
组件 |
材料 |
功能 |
设计特点 |
|
外圈 |
通孔硬化轴承钢 |
装有球面滚道；可自动对准 |
凹面球面滚道表面 |
|
内圈 |
通孔硬化轴承钢 |
安装在轴上；将载荷传递给滚子 |
两个倾斜的滚道；可能包括锥形孔 |
|
滚筒滚子 |
高碳铬钢 |
传递径向和轴向载荷的滚动体 |
对称或不对称滚筒轮廓 |
|
保持架/保持器 |
钢、黄铜或聚合物 |
保持滚子间距相等；减少摩擦 |
窗口式、冲压钢或机加工黄铜 |
|
内孔 |
- |
轴接口；圆柱形或锥形 |
锥形孔（1:12 或 1:30），用于安装适配器套筒 |
|
密封件/防护罩 |
橡胶（NBR/FKM）或钢 |
保留润滑剂；排除污染物 |
可选；用于密封型号（W33、E、CC） |
调心滚子轴承的工作原理
调心滚子轴承的工作原理在于其组件之间的几何关系。球面外滚道作为支点，允许内圈（和轴）相对于外圈（和轴承座）倾斜，而不会传递有害的弯矩。
|
💡 自对准原理： 当轴在安装过程中发生偏移或错位时，筒形滚子会在球形外滚道内自然重新定向。球面中心始终与轴承中心重合，确保在任何倾斜角度下整个滚子长度上的载荷分布均匀。 |
载荷传递机制
调心滚子轴承通过径向力和轴向力相结合的方式传递载荷：
|
载荷类型 |
承载能力 |
传递路径 |
注释 |
|
径向负载 |
极高 |
轴 → 内圈 → 滚子 → 外圈 → 外壳 |
两排同时承受径向载荷 |
|
轴向载荷（双向） |
适度 |
轴 → 内环肩 → 滚子端 → 外环法兰 |
高达 ~25% 的径向承载能力 |
|
组合载荷 |
高 |
两种途径同时起作用 |
最常见的实际运行条件 |
|
力矩载荷 |
有限 |
分布在滚子排上 |
自对准功能可吸收微小力矩 |

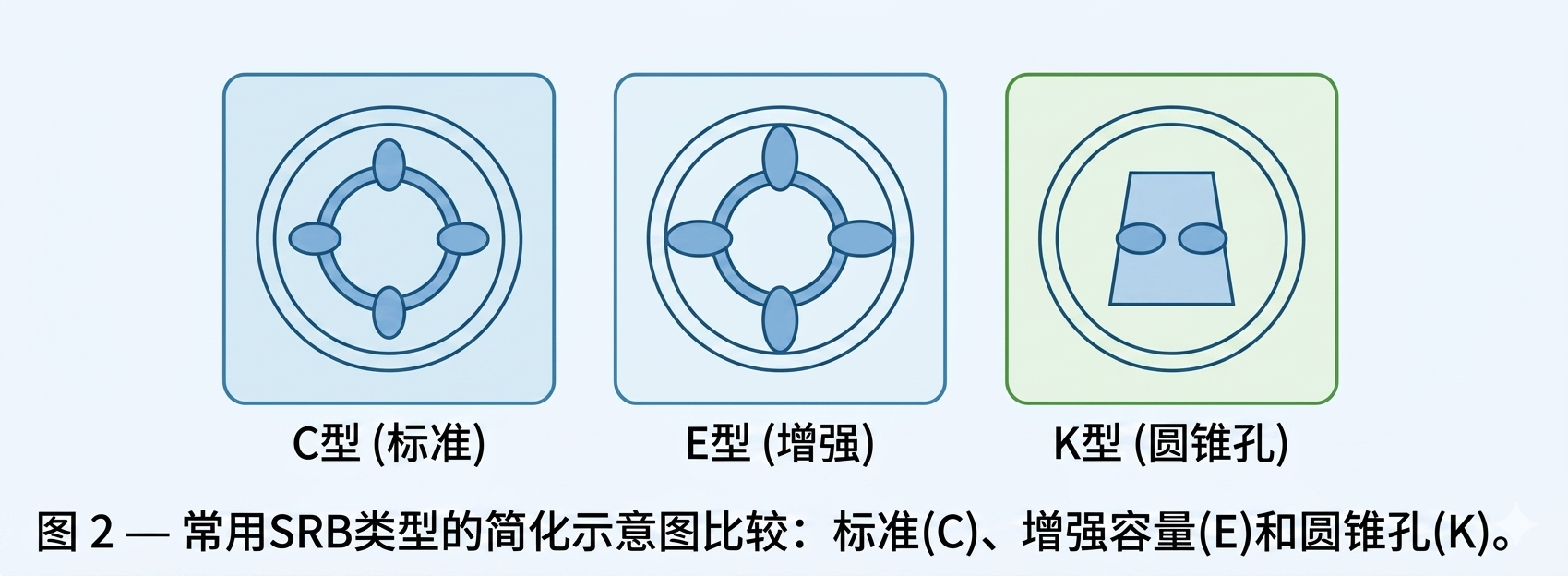

调心滚子轴承的类型
经过几十年的工业应用，已开发出多种 SRB 设计变体，以满足特定的应用需求。其主要区别在于滚子的几何形状、保持架设计和内孔结构。
|
类型/名称 |
主要特点 |
最适合 |
常用后缀 |
|
对称滚子（C 型） |
两半滚子相等；内环中心肋条导向 |
一般工业；中等速度 |
CC、C3、C4 |
|
不对称滚子（E 型） |
更大、更优化的滚子；更高的额定负载 |
高负载；采矿；苛刻环境 |
E、E1、MB、EB |
|
圆柱孔 |
标准直孔 |
压配或过盈配合到轴上 |
标准（无后缀） |
|
锥形内孔（1:12） |
锥孔比例为 1:12 |
适配器或退卸套安装 |
K |
|
锥形内孔（1:30） |
锥形孔径比为 1:30 |
大孔径应用；轴 ≥200mm |
K30 |
|
密封变体 (W33) |
油槽 + 外圈孔；预润滑 |
通过外壳再润滑；食品加工 |
W33，2CS2 |
优势与局限
调心滚子轴承的工业应用
调心滚子轴承是重工业的工作母机。调心滚子轴承具有独特的承载能力和自调心性，因此是长轴、重载和无法保证完美调心的情况下的首选轴承。
|
行业应用 |
典型应用 |
关键要求 |
SRB 优势 |
|
采矿 |
颚式破碎机偏心轴 |
极端冲击载荷、多尘环境 |
高动态载荷能力；错位公差 |
|
造纸和纸浆 |
造纸机烘缸辊 |
长轴、热膨胀、蒸汽环境 |
自对准可适应热变形 |
|
钢材 |
轧机备用辊 |
极高的轧制力、水/水垢污染 |
巨大的径向承载能力；可提供密封型产品 |
|
风能 |
主轴（直接驱动涡轮机） |
可变风载荷、弯矩、维护周期长 |
综合负载能力；大口径可用性 |
|
水泥/骨料 |
回转窑轮胎支撑辊 |
全天候连续运行，高温 |
高静态负载能力；再润滑能力 |
|
船舶和近海 |
螺旋桨轴轴承、绞车滚筒 |
腐蚀性环境、高扭矩、冲击负荷 |
重型设计；不锈钢和涂层选项 |

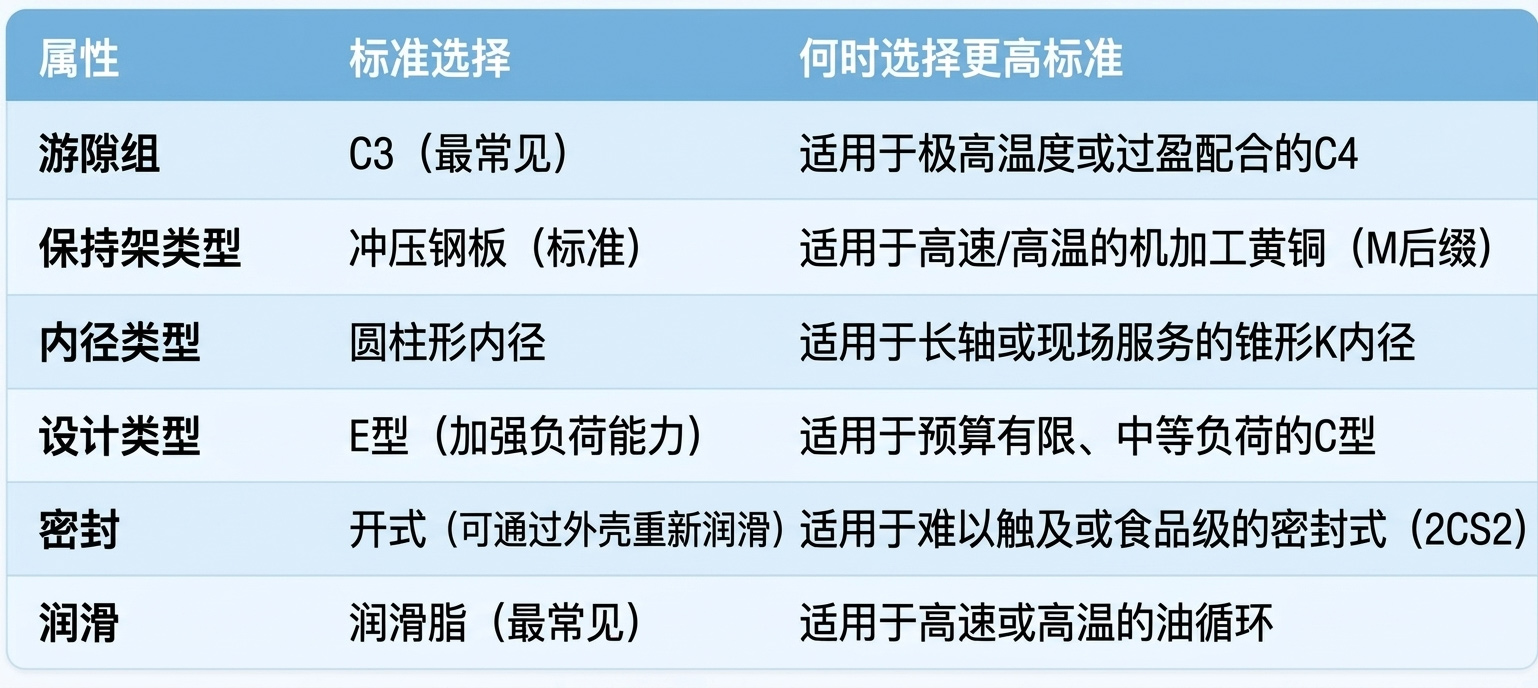

如何选择正确的调心滚子轴承
选择正确的 SRB 是一个多参数工程过程。使用错误的轴承是导致过早失效的最常见原因之一。请遵循以下系统的 6 步方法：
|
1 |
确定载荷条件 计算径向载荷 (Fr)、轴向载荷 (Fa) 和冲击系数。确定当量轴承动载荷 P = X-Fr + Y-Fa。 |
|
2 |
确定所需使用寿命 (L10h) 以工作小时数为单位确定所需的轴承寿命。使用 ISO 281 公式：L10 = (C/P)ᵖ × (10⁶/60n)。 |
|
3 |
选择内孔直径和系列 根据轴的尺寸选择孔径。根据所需的负载与尺寸比选择轴承系列（2、3、4）--系列 4 用于最大负载能力。 |
|
4 |
检查额定转速 (ndm) 确认运行速度不超过轴承的速度极限。E 型轴承的额定转速通常高于 C 型轴承。 |
|
5 |
选择内孔类型和安装方法 选择圆柱孔（直接与轴配合）或带适配器套筒的锥形孔（后缀 K），以方便安装在长轴上。 |
|
6 |
指定间隙等级和保持架材料 大多数工业应用使用 C3 间隙。高温时选择黄铜保持架 (M)；运行安静时选择聚合物保持架。 |
调心滚子轴承的维护和润滑
正确的维护是实现调心滚子轴承设计寿命的最大因素。行业统计数据表明，超过 70% 的轴承过早失效可归因于不正确的润滑、污染或安装错误。
润滑指南
|
工作条件 |
推荐润滑油 |
重新润滑间隔 |
注意事项 |
|
一般工业（最高 80°C） |
复合锂基润滑脂 NLGI 2 |
3-6 个月 |
最常见情况 |
|
高温（80-150°C） |
聚脲或磺酸钙润滑脂 |
每月至每季度 |
避免混合润滑脂类型 |
|
高速（ndm > 200,000） |
ISO VG 46-100 循环油 |
按系统计划 |
持续监控油温 |
|
潮湿/污染 |
防水 EP 润滑脂 |
每 2-4 周一次 |
在外壳中使用迷宫式密封件 |
|
低温（低于 -20°C） |
合成基础油润滑脂 NLGI 1 |
每季度 |
确保启动时可泵送润滑脂 |
|
⚠️关键安装提醒： 在安装带有锥形内孔和适配器套筒的 SRB 时，始终使用推荐的传动距离 (Δa) 方法或液压方法，以实现正确的内部间隙减小。过度拧紧是导致早期疲劳故障的主要原因。 |
调心滚子轴承与其他轴承类型的比较
要在不同类型的轴承之间做出选择，就必须清楚地了解每种轴承如何满足应用的特定要求。
|
特点 |
调心滚子 |
圆柱滚子 |
圆锥滚子 |
深沟球 |
|
径向承载能力 |
★★★★★ |
★★★★★ |
★★★★ |
★★ |
|
轴向承载能力 |
★★★ |
★（单向） |
★★★★★ |
★★★ |
|
偏差公差 |
★★★★★ (最大 3°) |
★ (<0.04°) |
★ (<0.04°) |
★★★ (0.25°) |
|
转速能力 |
★★★ |
★★★★★ |
★★★ |
★★★★★ |
|
摩擦等级 |
中 |
低 |
中高 |
低 |
|
相对成本 |
中-高 |
中 |
中 |
低 |
常见问题（FAQ）
问：SRB 的最大偏差角度是多少？
大多数标准调心滚子轴承可承受最大 1° 至 3° 的角度偏差，具体取决于轴承尺寸和设计系列。但是，在最大不对中状态下连续运行会大大降低使用寿命。有关特定系列的限制，请查阅制造商的产品目录。
问：SRB 部件号中的后缀 "E "是什么意思？
E "名称（SKF、FAG/舍弗勒和其他公司使用）表示一种增强型内部设计，具有更大、更优化的滚子和更佳的保持架几何形状。E 型轴承具有更高的额定动载荷，通常比相同包络尺寸的标准设计高出 20-30%。
问：脂润滑和油润滑--哪一种更适合 SRB？
在绝大多数工业应用中，润滑脂是首选，因为它简单、密封性能好、维护要求低。当运行速度较高（ndm > 150,000-200,000 mm/min）、运行温度超过 120°C 或轴承散热至关重要时，建议使用油润滑（循环或油浴）。
问：C3 和 C4 内部游隙有什么区别？
C3 游隙比标准 (CN) 组大，是工业 SRB 使用最广泛的游隙等级--它可以补偿压配安装和热膨胀造成的游隙减小。C4 游隙更大，指定用于高过盈配合、工作温度显著升高的应用，或使用锥孔轴承进一步驱动陡峭锥度时。
|
需要帮助选择合适的调心滚子轴承吗？ 我们的轴承工程师团队可以帮助您选择正确的规格，提供载荷计算，并为您的应用寻找最佳轴承。 立即联系我们- 报价 | 浏览我们的产品目录 | |
