Los rodamientos de rodillos a rótula (SRB) son un tipo de rodamiento diseñado específicamente para soportar elevadas cargas radiales, cargas axiales moderadas y, lo que es más importante, desalineación angular entre el eje y el alojamiento. Se encuentran entre los tipos de rodamientos más robustos disponibles y son indispensables en la maquinaria industrial pesada.
La característica que define a un SRB es su doble hilera de rodillos en forma de barril dentro de una pista de rodadura exterior esférica común. Esta geometría permite que el rodamiento se adapte automáticamente a las flexiones del eje y a las imprecisiones de montaje sin comprometer el rendimiento ni la vida útil.
|
Definición clave: Un rodamiento de rodillos a rótula es un rodamiento autoalineable de dos hileras de elementos rodantes con rodillos en forma de tonel y una pista de rodadura exterior esférica, capaz de absorber desalineaciones angulares de hasta 1-3°. |

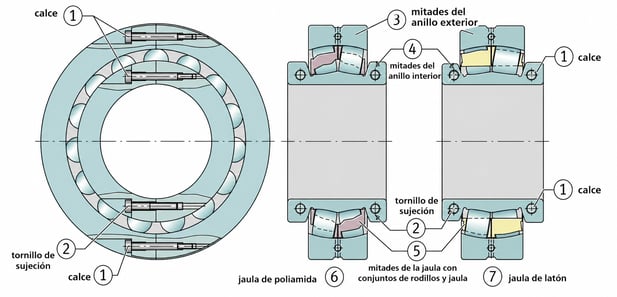

Comprender la anatomía interna de un rodamiento de rodillos a rótula es esencial para los ingenieros y los profesionales del mantenimiento. Cada componente está diseñado con precisión para contribuir a la excepcional capacidad de carga y desalineación del rodamiento.
|
Componente |
Material |
Función |
Característica de diseño |
|
Anillo exterior |
Acero para rodamientos endurecido en toda su masa |
Aloja la pista de rodadura esférica; permite la autoalineación |
Superficie de rodadura esférica cóncava |
|
Anillo interior |
Acero endurecido para rodamientos |
Se monta en el eje; transmite la carga a los rodillos |
Dos pistas de rodadura inclinadas; puede incluir agujero cónico |
|
Rodillos del barril |
Acero al cromo con alto contenido en carbono |
Elementos rodantes que transmiten cargas radiales y axiales |
Perfil de barril simétrico o asimétrico |
|
Jaula / Retenedor |
Acero, latón o polímero |
Mantiene la misma distancia entre rodillos; reduce la fricción |
Tipo ventana, acero prensado o latón mecanizado |
|
Alojamiento |
- |
Interfaz del eje; cilíndrico o cónico |
Taladro cónico (1:12 ó 1:30) para montaje de manguitos de fijación |
|
Juntas / Protecciones |
Caucho (NBR/FKM) o acero |
Retiene el lubricante; excluye contaminantes |
Opcional; en variantes selladas (W33, E, CC) |
El genio operativo de un rodamiento de rodillos a rótula reside en la relación geométrica entre sus componentes. La pista de rodadura exterior esférica actúa como punto de giro, permitiendo que el anillo interior (y el eje) se inclinen con respecto al anillo exterior (y el alojamiento) sin transmitir momentos de flexión perjudiciales.
|
💡 El principio de autoalineación: cuando el eje se desvía o se desalinea durante la instalación, los rodillos de barrilete se reorientan de forma natural dentro de la pista de rodadura exterior esférica. El centro de la esfera siempre coincide con el centro del rodamiento, lo que garantiza una distribución uniforme de la carga en toda la longitud del rodillo en cualquier ángulo de inclinación. |
Los rodamientos oscilantes de rodillos transmiten la carga mediante una combinación de vías de fuerza radial y axial:
|
Tipo de carga |
Capacidad |
Vía de transmisión |
Notas |
|
Carga radial |
Muy alta |
Eje → Anillo interior → Rodillos → Anillo exterior → Carcasa |
Ambas filas soportan la carga radial simultáneamente |
|
Carga axial (en ambas direcciones) |
Moderada |
Eje → hombros del anillo interior → extremos de los rodillos → bridas del anillo exterior |
Hasta ~25% de la capacidad radial |
|
Carga combinada |
Alta |
Ambas vías activas simultáneamente |
Condición de funcionamiento más común en el mundo real |
|
Momento de carga |
Limitada |
Distribuida entre las hileras de rodillos |
La característica de autoalineación absorbe momentos menores |

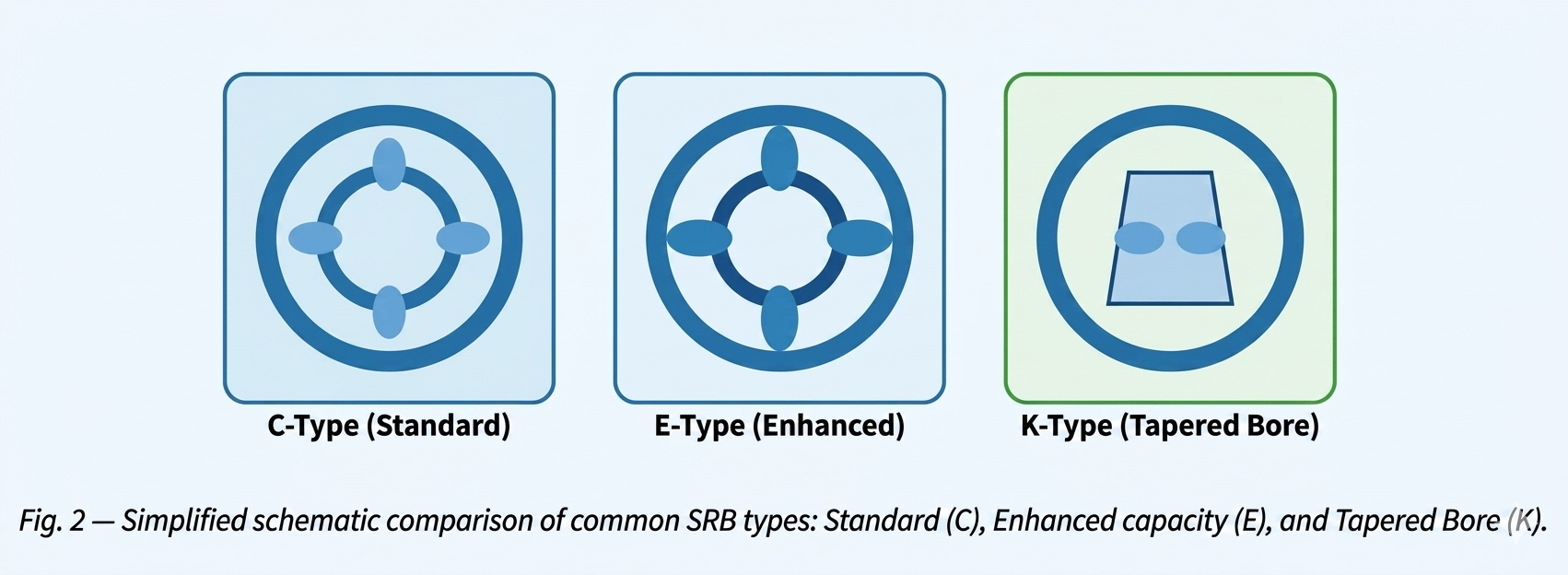

Durante décadas de uso industrial, se han desarrollado múltiples variantes de diseño de SRB para satisfacer las demandas específicas de las aplicaciones. Las principales diferencias residen en la geometría de los rodillos, el diseño de la jaula y la configuración del agujero.
|
Tipo / Designación |
Característica clave |
Ideal para |
Sufijos comunes |
|
Rodillo simétrico (tipo C) |
Mitades de rodillo iguales; anillo interior guía de nervadura central |
Industria general; velocidades moderadas |
CC, C3, C4 |
|
Rodillo asimétrico (tipo E) |
Rodillos más grandes y optimizados; mayor capacidad de carga |
Cargas elevadas; minería; entornos exigentes |
E, E1, MB, EB |
|
Diámetro cilíndrico |
Paso recto estándar |
Fijación a presión o por interferencia en el eje |
Estándar (sin sufijo) |
|
Diámetro cónico (1:12) |
Diámetro cónico en proporción 1:12 |
Montaje en adaptador o manguito de desmontaje |
K |
|
Taladro cónico (1:30) |
Diámetro cónico con una relación de 1:30 |
Aplicaciones de gran diámetro; eje ≥200mm |
K30 |
|
Variante sellada (W33) |
Ranura de aceite + orificios en el anillo exterior; prelubricado |
Relubricación a través de la carcasa; procesamiento de alimentos |
W33, 2CS2 |

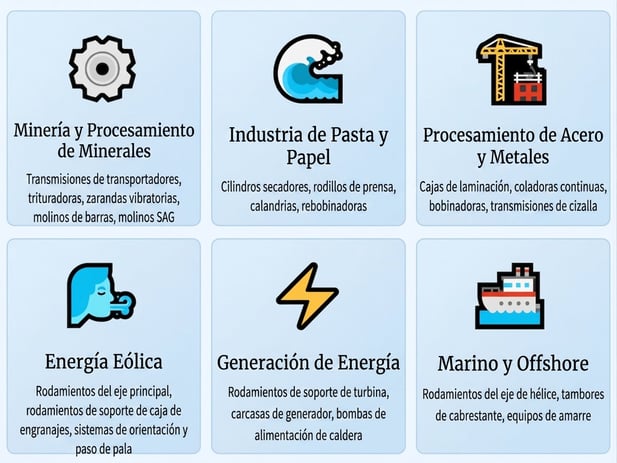

Los rodamientos de rodillos a rótula son los caballos de batalla de la industria pesada. Su combinación única de capacidad de carga y autoalineación los convierte en el rodamiento preferido cuando los ejes son largos, las cargas pesadas y no se puede garantizar una alineación perfecta.
|
Industria |
Aplicación típica |
Requisito clave |
Ventajas de la SRB |
|
Minería |
Eje excéntrico de trituradora de mandíbulas |
Cargas de choque extremas, entorno polvoriento |
Alta capacidad de carga dinámica; tolerancia a la desalineación |
|
Papel y pulpa |
Rodillo secador de máquina de papel |
Ejes largos, dilatación térmica, entorno de vapor |
La autoalineación se adapta a la desviación térmica |
|
Acero |
Rodillo de apoyo de laminadora |
Fuerzas de laminación muy elevadas, contaminación por agua/incrustaciones |
Gran capacidad de carga radial; disponibles variantes selladas |
|
Energía eólica |
Eje principal (turbina de accionamiento directo) |
Cargas de viento variables, momentos de flexión, largos intervalos de mantenimiento |
Capacidad de carga combinada; gran disponibilidad de taladros |
|
Cemento / Áridos |
Rodillo de apoyo del neumático del horno rotatorio |
Funcionamiento continuo 24/7, altas temperaturas |
Alta capacidad de carga estática; capacidad de relubricación |
|
Marina y Offshore |
Rodamientos de eje de hélice, tambores de cabrestante |
Entorno corrosivo, par elevado, carga de choque |
Diseño resistente; opciones de acero inoxidable y recubierto |

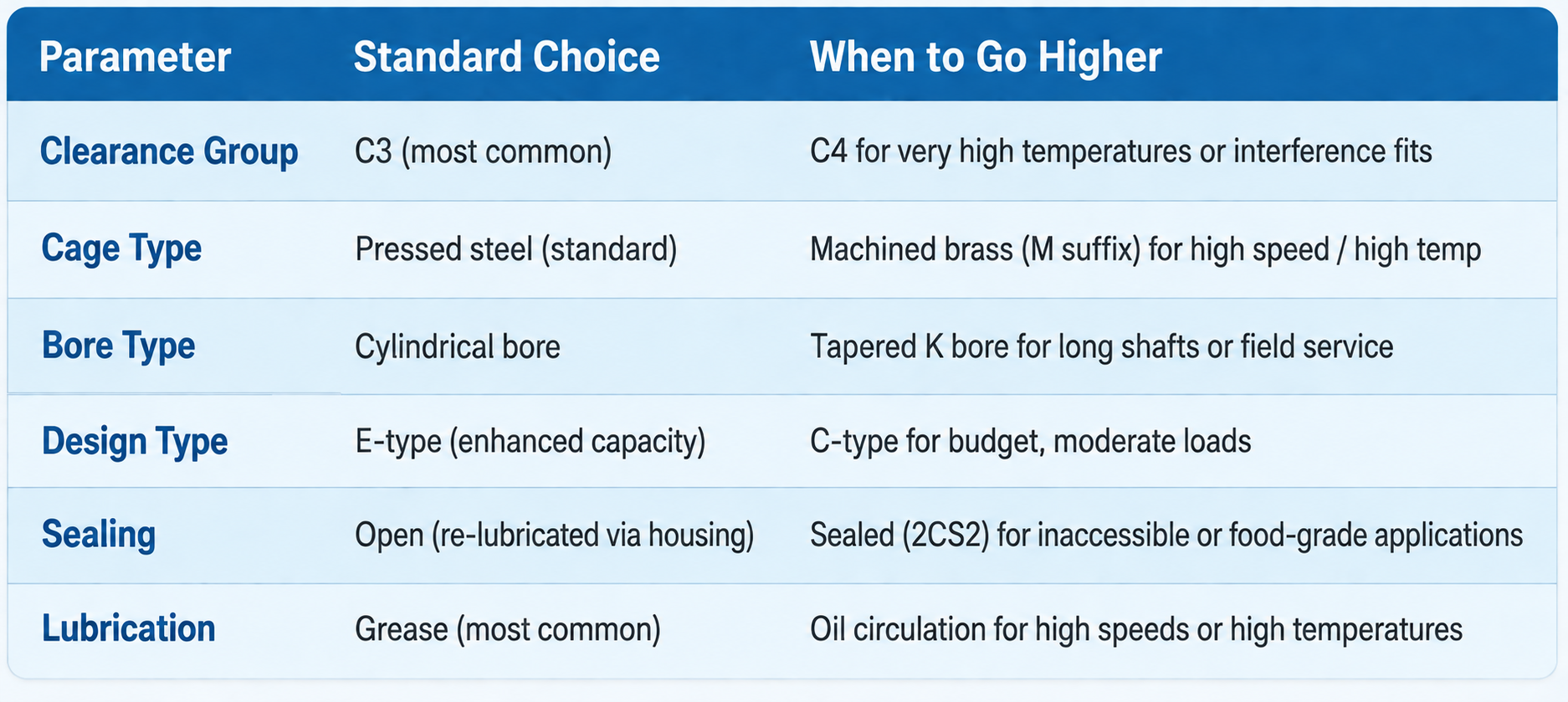

Seleccionar el SRB correcto es un proceso de ingeniería multiparamétrico. El uso de un rodamiento incorrecto es una de las causas más comunes de fallos prematuros. Siga este enfoque sistemático de 6 pasos:
|
1 |
Definir las condiciones de carga Calcule la carga radial (Fr), la carga axial (Fa) y los factores de choque. Determine la carga dinámica equivalente P = X-Fr + Y-Fa. |
|
2 |
Establecer la vida útil requerida (L10h) Determine la vida útil requerida del rodamiento en horas de funcionamiento. Utilice la fórmula ISO 281: L10 = (C/P)ᵖ × (10⁶/60n). |
|
3 |
Seleccione el diámetro del agujero y la serie Ajuste el diámetro del agujero al tamaño del eje. Elija la serie de rodamientos (2, 3, 4) en función de la relación carga/tamaño necesaria - Serie 4 para la máxima capacidad de carga. |
|
4 |
Compruebe la velocidad nominal (ndm) Verifique que la velocidad de funcionamiento no supere el límite de velocidad del rodamiento. Los rodamientos de tipo E suelen tener índices de velocidad más elevados que los de tipo C. |
|
5 |
Elija el tipo de agujero y el método de montaje Seleccione agujero cilíndrico (ajuste directo al eje) o agujero cónico (sufijo K) con manguitos adaptadores para facilitar el montaje en ejes largos. |
|
6 |
Especifique la clase de holgura y el material de la jaula Utilice el juego C3 para la mayoría de las aplicaciones industriales. Seleccione jaula de latón (M) para altas temperaturas; jaula de polímero para funcionamiento silencioso. |
Un mantenimiento adecuado es el factor más importante para conseguir una vida útil completa de los rodamientos de rodillos a rótula. Las estadísticas del sector indican que más del 70% de los fallos prematuros de los rodamientos son atribuibles a una lubricación incorrecta, a la contaminación o a errores de instalación.
|
Condición de funcionamiento |
Lubricante recomendado |
Intervalo de relubricación |
Notas |
|
Industrial general (hasta 80°C) |
Grasa de complejo de litio NLGI 2 |
3-6 meses |
Situación más común |
|
Alta temperatura (80-150°C) |
Grasa de poliurea o sulfonato de calcio |
Mensualmente a trimestralmente |
Evitar la mezcla de grasas |
|
Alta velocidad (ndm > 200.000) |
Aceite de circulación ISO VG 46-100 |
Según programa del sistema |
Controlar continuamente la temperatura del aceite |
|
Húmedo / contaminado |
Grasa EP resistente al agua |
Cada 2-4 semanas |
Utilizar juntas laberínticas en el cárter |
|
Baja temperatura (inferior a -20°C) |
Grasa de aceite de base sintética NLGI 1 |
Trimestralmente |
Asegúrese de que la grasa se pueda bombear al arrancar |
|
⚠️ Recordatorio crítico de instalación: Cuando monte SRBs con agujero cónico y manguitos adaptadores, utilice siempre el método recomendado de distancia de accionamiento (Δa) o el método hidráulico para conseguir una reducción correcta del juego interno. El apriete excesivo es una de las principales causas de fallo prematuro por fatiga. |

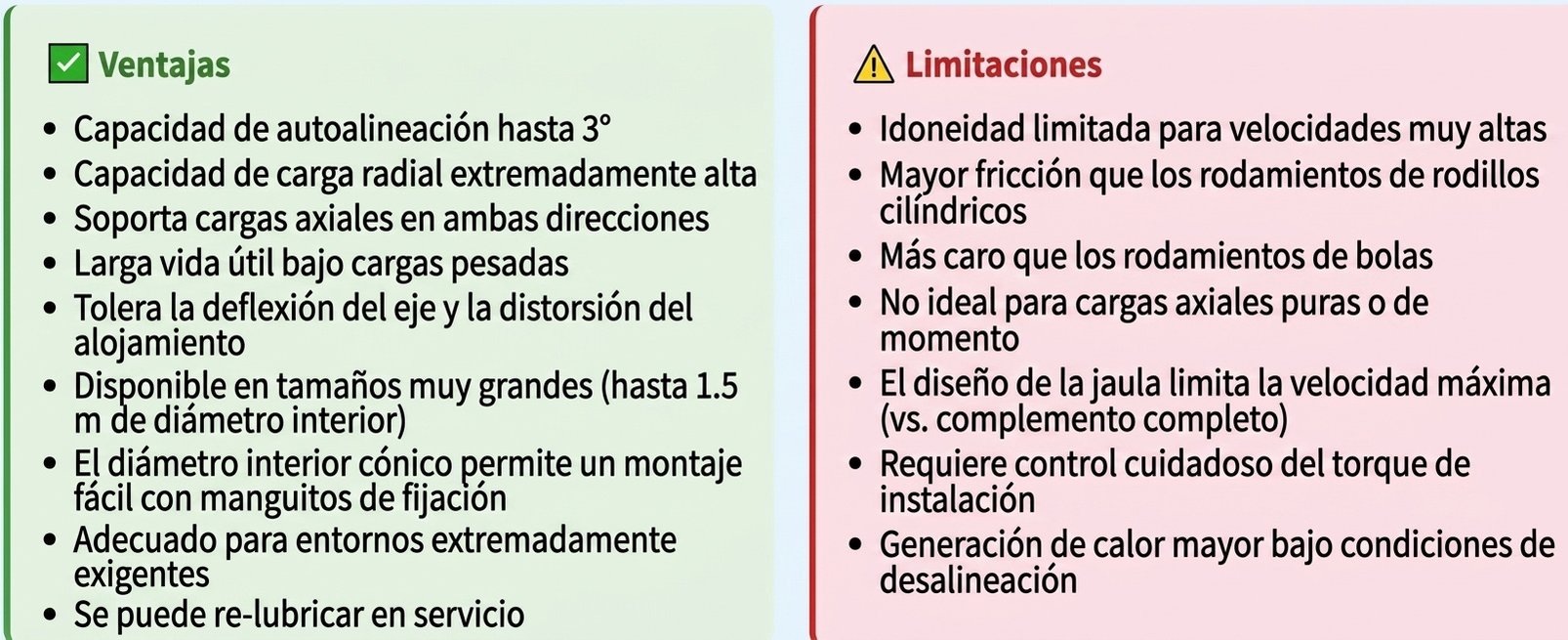

La elección de un tipo de rodamiento u otro requiere una comprensión clara del comportamiento de cada uno de ellos frente a las demandas específicas de su aplicación.
|
Características |
Rodillo Esférico |
Rodillo cilíndrico |
Rodillo Cónico |
Bola de ranura profunda |
|
Capacidad de carga radial |
★★★★★ |
★★★★★ |
★★★★ |
★★ |
|
Capacidad de carga axial |
★★★ |
★ (un dir.) |
★★★★★ |
★★★ |
|
Tolerancia de desalineación |
★★★★★ (hasta 3°) |
★ (<0.04°) |
★ (<0.04°) |
★★★ (0.25°) |
|
Capacidad de velocidad |
★★★ |
★★★★★ |
★★★ |
★★★★★ |
|
Nivel de fricción |
Medio |
Bajo |
Medio-Alto |
Bajo |
|
Coste relativo |
Medio-Alto |
Medio |
Medio |
Bajo |
La mayoría de los rodamientos de rodillos a rótula estándar pueden admitir una desalineación angular de hasta 1° a 3°, dependiendo del tamaño del rodamiento y de la serie de diseño. Sin embargo, el funcionamiento continuo con la máxima desalineación reduce significativamente la vida útil. Consulte el catálogo del fabricante para conocer los límites específicos de la serie.
La designación "E" (utilizada por SKF, FAG/Schaeffler y otros) denota un diseño interno mejorado con rodillos de barrilete más grandes y optimizados y una geometría de jaula mejorada. Los rodamientos de tipo E ofrecen mayores capacidades de carga dinámica, normalmente un 20-30% superiores a los diseños estándar de las mismas dimensiones.
En la gran mayoría de las aplicaciones industriales se prefiere la grasa por su sencillez, sus propiedades de estanquidad y su menor necesidad de mantenimiento. La lubricación con aceite (circulación o baño de aceite) se recomienda cuando las velocidades de funcionamiento son elevadas (ndm > 150.000-200.000 mm/min), cuando las temperaturas de funcionamiento superan los 120°C o cuando la eliminación del calor del rodamiento es crítica.
El juego C3 es mayor que el grupo estándar (CN) y es la clase de juego más utilizada para los SRB industriales, ya que compensa la reducción del juego causada por el montaje a presión y la dilatación térmica. El juego C4 es aún mayor y se especifica para aplicaciones con ajustes de alta interferencia, temperaturas de funcionamiento significativamente elevadas o cuando se utilizan rodamientos de agujero cónico accionados en conos empinados.
|
