深沟球轴承与角接触球轴承：哪款更适合您？

为什么这个选择比大多数工程师意识到的更重要

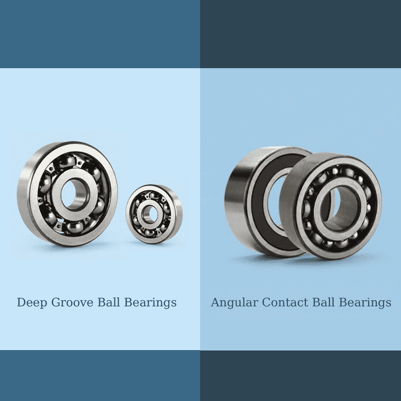

深沟球轴承（DGBB）和角接触球轴承（ACBB）在工程图纸上看起来几乎一模一样——相同的孔径、相同的外径，有时甚至宽度也完全一致。

但如果不加思考地将两者互换，轴承的L10寿命可能骤降60–80%，情况严重时甚至会在启动后数小时内发生灾难性抱死。

这并非理论推断。NASA滚动元件轴承疲劳研究对涵盖深沟、角接触及滚子轴承在内的逾7,900个轴承样本进行分析后发现，因载荷不匹配和选型错误导致的可避免失效，始终占额定寿命不达标案例的重要比例。

解决方法其实很直接：弄清楚每种轴承的设计用途，再根据实际载荷条件作出匹配选择。

结构差异——以及为何这一差异至关重要

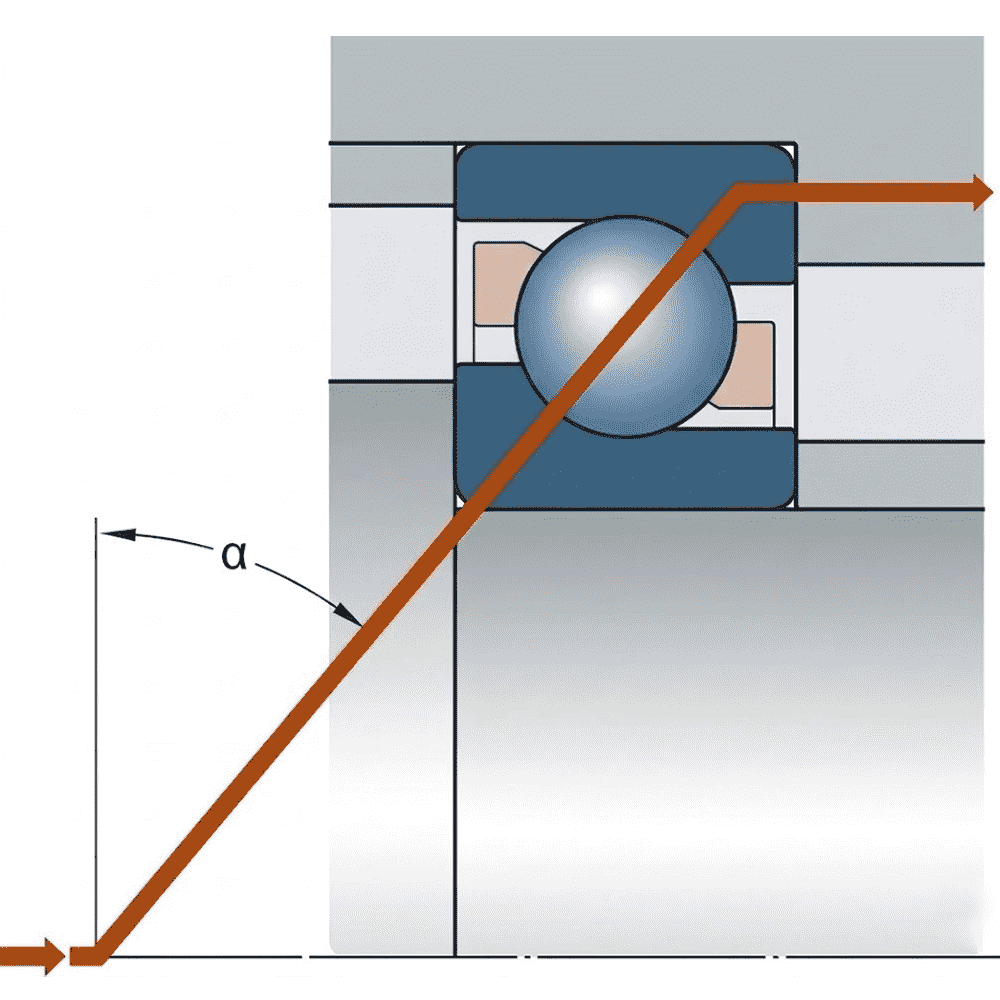

要理解这两种轴承为何表现迥异，只需关注一个数字：接触角。

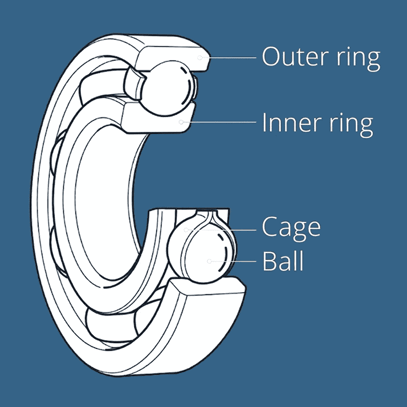

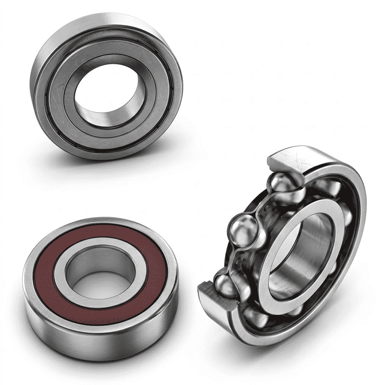

深沟球轴承

深沟球轴承的内外圈均带有深而对称的滚道。在纯径向载荷下，球与滚道之间的有效接触角约为5–8°，在联合载荷下会略有增大。

这种对称几何结构使轴承能够同时承受双向轴向载荷——当推力方向难以预判时，这一特性尤为关键。

深沟球轴承的设计天然具备低摩擦特性。由于球与滚道的接触面积小、滚道连续平滑，滚动阻力极低，因此在电机、风机和家电等对能效要求较高的场合中占据主导地位。

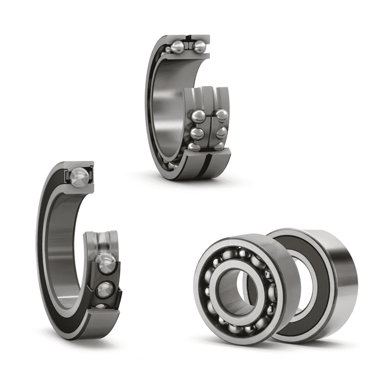

角接触球轴承

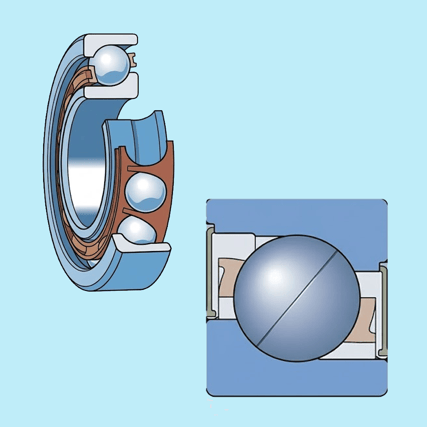

角接触球轴承采用非对称外圈设计——外圈一侧肩部经过机加工，明显高于另一侧，迫使载荷沿特定接触角传递。标准接触角有15°、25°和40°三种，接触角越大，轴向承载能力越强，但最高转速会相应降低。

这种非对称结构带来一个重要后果：单个角接触球轴承只能承受单方向的轴向力。在实际应用中，如果设备同时承受双向推力，就必须采用配对安装——这是没有替代方案的。

承载能力：数据背后的选型依据

如果您对轴承载荷的基础概念还不熟悉，可以参阅我们的轴承载荷基础指南。已有一定基础的读者，请直接看以下两种轴承的数据对比。

径向载荷

在纯径向载荷工况下，深沟球轴承通常能在相同尺寸包络内提供略高的径向承载能力。对称的滚道几何结构可以容纳更多钢球、形成更大的接触面积——以6206深沟球轴承（孔径30mm）为例，其基本额定动载荷（C）约为19.5 kN。而同尺寸的7206角接触球轴承（接触角25°）径向额定动载荷约为17.8 kN，低约9%。

轴向载荷

在轴向承载方面，角接触球轴承的优势非常显著。7206角接触球轴承（25°接触角）可持续承受高达约8.5 kN的轴向载荷；而同等规格的深沟球轴承，轴向承载能力通常仅限于其额定径向载荷的30–40%，且仅适用于低至中速工况。

对于推力较大的场合——如斜齿轮传动、滚珠丝杠、角度切削加工——深沟球轴承的轴向能力很快就会触及上限。超过轴向极限后，钢球会骑上滚道肩部，产生集中应力，导致温度升高并加速疲劳失效。

如需深入了解径向载荷与轴向载荷的区别，请参阅径向载荷与轴向载荷对比指南；如需专门了解轴向载荷的详细分析，请参阅轴承轴向载荷详解。

联合载荷

当径向载荷与轴向载荷同时作用时，角接触球轴承处理联合载荷的效率远高于深沟球轴承。ISO 281寿命计算以当量动载荷（P = X·Fr + Y·Fa）为基础，对于角接触球轴承，Y系数（轴向载荷系数）明显优于深沟球轴承，因此在相同联合载荷条件下，计算得出的L10寿命显著更长。

如需了解静载荷与动载荷额定值如何影响寿命计算，请参阅我们的静载荷与动载荷详解。

一览对比

接触角选型——15°、25°还是40°？

一旦确定选用角接触球轴承，接触角的选择就是下一个关键决策。很多工程师习惯性地选择25°而不加思考。以下是三种接触角的实际含义：

• 15°接触角：最大化转速能力。轴向承载能力相对较弱，但轴承可在更高的DN值（孔径×转速）下运行。适合轴向载荷适中、转速超过15,000 RPM的高速主轴。
• 25°接触角：通用型选择。转速与轴向承载能力均衡，适用于大多数精密齿轮箱、机器人关节和中速主轴，也是市场上备货最充足的规格。
• 40°接触角：最大化轴向承载能力，但转速损失明显。适用于持续重推力场合，如部分航空航天作动器、重载滚珠丝杠支撑和液压泵轴。

如需深入了解超精密规格轴承如何突破上述限制，请参阅我们的超精密角接触球轴承的优势。

角接触球轴承的安装配置

在精密应用中，单个角接触球轴承很少单独使用。实际上，标准配对方式共有三种，各自适用于不同的载荷特性：

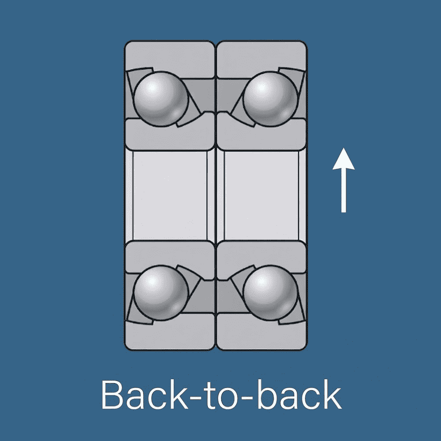

背对背配置（DB排列）

两个轴承的外圈宽面相对。这种配置形成较宽的有效载荷中心，使排列具有较高的抗弯矩刚性。DB是机床主轴最常用的配置，能有效抵抗切削力产生的弯矩。如果您在选型铣削主轴或磨削主轴，DB几乎是首选起点。

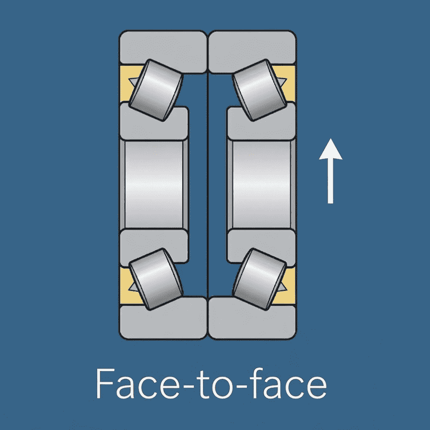

面对面配置（DF排列）

两个轴承的外圈窄面相对。载荷线向内汇聚，形成较窄的有效载荷中心，抗弯矩刚性低于DB。但较窄的载荷中心在一种特定情况下反而是优势：DF对轴偏斜的容差优于DB，因为其几何结构对内外圈之间的角度误差不那么敏感。这使DF成为长轴汽车变速箱和工业齿轮箱的优选方案——在这类场合中，很难保证整个轴长范围内的轴承座完全对中。

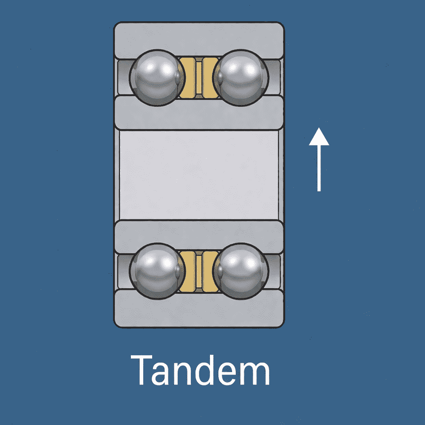

串联配置（DT排列）

两个轴承朝向相同方向。单方向轴向承载能力翻倍，但对反方向推力没有任何约束。DT专用于单方向轴向载荷超出单个轴承额定能力的场合，如CNC龙门轴上的重载滚珠丝杠支撑。更多行业应用案例，请参阅超精密角接触球轴承的主要应用场合。

转速表现：深沟球轴承常被低估的优势

深沟球轴承的转速能力相当出色。以6206深沟球轴承（孔径30mm）为例，脂润滑条件下的参考转速为13,000 RPM——完全能够满足大多数电机和压缩机的需求。采用油润滑并配合适当冷却，极限转速还可进一步提升。

15°接触角的角接触球轴承可以超越这一水平，在配对精密主轴配置下参考转速可达15,000–20,000 RPM以上。但这种性能需要付出额外的安装代价：预紧力必须严格控制。预紧力不足，钢球在高速下会发生滑动，产生热量和磨损；预紧力过大，则会大幅缩短L10寿命。对角接触球轴承而言，预紧力的设定远比其他任何安装参数更为关键。

成本与采购可及性

成本是绕不开的现实因素，且差距相当显著。同等精度等级下，知名品牌（NSK、SKF、FAG、NTN）的标准6206深沟球轴承，通常比同规格7206角接触球轴承便宜30–60%。对于一台拥有40–60个轴承位的设备，这一差距累计起来相当可观。

除单价外，还需考虑综合安装成本：

• 深沟球轴承：无需特定安装方向，大多数维护人员都能完成安装。密封型号终身免维护，6200系列轴承在全球几乎任何地方都能采购到，即便在偏远地区也不例外。
• 角接触球轴承：安装方向不能出错——装反后在轴向载荷作用下几乎立即失效。配对产品必须成套采购和更换；拆开一对轴承单独更换其中一个，会破坏预紧力设定，使整个配对失效。

快速选型指南

工程师常犯的错误

• 在斜齿轮传动轴上使用深沟球轴承，却未核查轴向载荷。斜齿轮会产生显著的轴向推力。很多工程师习惯性地选用深沟球轴承，只计算径向寿命，完全忽略了轴向分量。请务必按ISO 281计算当量载荷——结果很可能表明需要改用角接触球轴承。
• 将不同接触角的角接触球轴承配对使用。在DB排列中将25°和15°的轴承配对，会造成轴向刚性不均和难以预测的预紧力分布。请务必使用同批次、同接触角的配套轴承。
• 用单个角接触球轴承承受双向轴向推力。单个角接触球轴承只能承受一个方向的轴向力。反向加载时，轴承将在开放肩部侧受力——实际上轴向承载能力几乎为零。NASA轴承疲劳研究明确指出：只要选型正确，这类失效完全可以避免。
• 忽视角接触球轴承的预紧力管理。角接触球轴承需要受控的预紧力，才能使载荷均匀分布到各钢球上。SKF、NSK等品牌的配套组产品已预设好预紧力——除非有专业手段进行验证，否则不要擅自调整。预紧力设置不当是角接触球轴承过早失效最常见的根本原因之一。
• 认为角接触球轴承总是"更好"的选择。事实并非如此。对于一台以3,000 RPM运行、轴向载荷Fa小于径向载荷Fr的20%的标准电机，深沟球轴承几乎可以完全胜任——而且采购成本、库存成本和更换成本都要低得多。

常见问题

深沟球轴承可以直接替换角接触球轴承吗？

不建议在未经工程评估的情况下直接替换。如果轴承座和轴是按单个轴承位设计的，装入单个角接触球轴承会形成单方向轴向约束，可能产生难以预测的预紧力，或导致轴在轴向方向上处于悬浮状态。很多情况下，需要重新设计以容纳DB配对组合。如需深入了解深沟球轴承的基础设计，请参阅什么是深沟球轴承。

深沟球轴承有接触角吗？

实际上有，但它不是一个设计参数。在纯径向载荷下，深沟球轴承的有效接触角约为0°；随着轴向载荷增加，有效接触角会上升至约5–15°。这正是深沟球轴承能够承受一定轴向载荷的原因——但承载能力有限，且随转速升高而迅速下降。

"预紧力"对角接触球轴承意味着什么？

预紧力是在轴承安装时对一对角接触球轴承施加的轴向压缩力。它能消除轴承内部游隙、提高轴承排列的刚性——这两点共同改善了旋转精度，并防止高速下钢球发生滑动。

预紧力通常分为轻预紧（C）、中预紧（CA）和重预紧（CB）三个等级，在订购配套轴承时加以指定。制造商配套产品的预紧力已预先设定，除非有手段验证结果，否则不要随意调整。

电机用深沟球轴承还是角接触球轴承更合适？

绝大多数电机应选用深沟球轴承。电机通常同时承受来自转子自重、皮带张力或联轴器偏斜引起的双向中等轴向载荷，深沟球轴承对此处理自如。只有在电机设计存在显著单向推力的情况下——如带有重型转子的立式电机，或与高液压推力泵直联的电机——角接触球轴承才具有替代意义。

如何判断轴承是否已发生轴向过载？

注意以下迹象：轴承滚道附近出现变色或蓝化现象（热损伤标志）；外圈球道向一侧肩部偏移；剥落起始于接触椭圆边缘而非中心位置。以上任何一种情况都表明轴承正在轴向承载能力的极限边缘运行。

结语

深沟球轴承是旋转机械领域当之无愧的主力军——用途广泛、成本合理，实际能力远超人们通常的预期。对于大多数工业应用场合，它就是正确答案。

角接触球轴承则在更窄但同样关键的条件下展现其不可替代的价值：联合载荷中存在显著轴向推力、高精度主轴应用，以及对轴承刚性和径向跳动精度有严格要求的场合。

在最终确定选型前，请务必按照ISO 281进行当量动载荷计算，分析实际载荷谱——不只是峰值——并判断轴向载荷方向是固定的还是双向交变的。做到这三点，选型结论自然清晰，每次都是如此。
