Por qué esta elección importa más de lo que la mayoría de los ingenieros cree

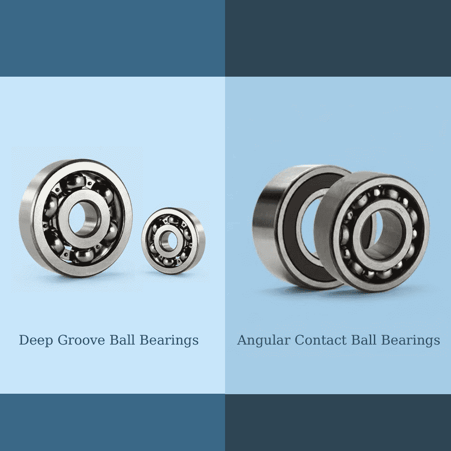

Los rodamientos de bolas de ranura profunda (DGBB) y los rodamientos de bolas de contacto angular (ACBB) parecen casi idénticos en un plano.
Mismo diámetro interior, mismo diámetro exterior e, incluso a veces, el mismo ancho.
Sin embargo, si se intercambia uno por otro sin previo análisis, se puede observar cómo la vida útil nominal del rodamiento (L10) colapsa entre un 60% y un 80%, o lo que es peor, sufrir un gripado catastrófico a las pocas horas de la puesta en marcha.
Esta no es una preocupación teórica.
La investigación de la NASA sobre la fatiga de los rodamientos de elementos rodantes, que analizó más de 7,900 rodamientos de tipos de ranura profunda, contacto angular y de rodillos, determinó que las fallas clasificadas como evitables —incluyendo la discrepancia de carga y la especificación incorrecta— representan sistemáticamente una parte significativa de los casos de vida útil por debajo de la nominal.
La solución es sencilla: comprender para qué está diseñado realmente cada tipo de rodamiento y ajustarlo a sus condiciones de carga.
La diferencia estructural y por qué lo cambia todo
Para entender por qué estos rodamientos se comportan de manera tan distinta, es necesario observar un solo dato: el ángulo de contacto.

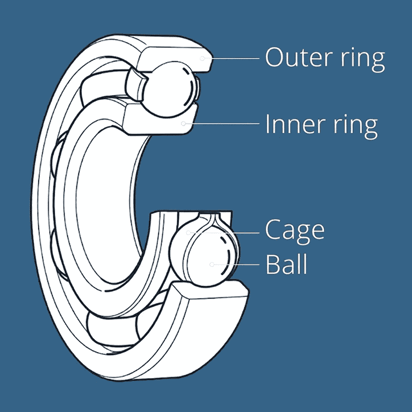

Rodamientos de bolas de ranura profunda
Los DGBB tienen pistas de rodadura profundas y simétricas tanto en el aro interior como en el exterior.
El contacto entre la bola y la pista de rodadura se produce en un ángulo efectivo de aproximadamente 5° a 8° bajo carga radial, aumentando ligeramente bajo cargas combinadas.
Esta geometría simétrica permite que el rodamiento soporte cargas axiales en ambas direcciones de manera simultánea; una ventaja crítica cuando la dirección del empuje es impredecible.
El diseño es inherentemente de baja fricción.
Debido a que el área de contacto de la bola es pequeña y las pistas de rodadura son lisas y continuas, los DGBB generan muy poca resistencia a la rodadura, razón por la cual predominan en motores, ventiladores y electrodomésticos donde la eficiencia energética es fundamental.

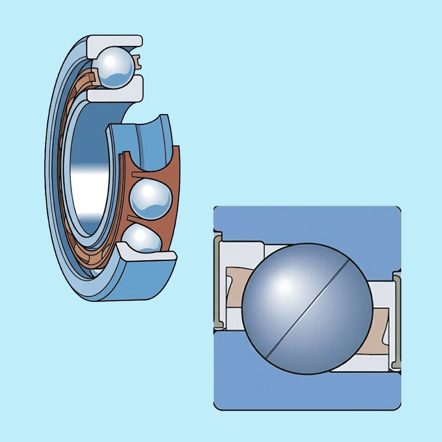

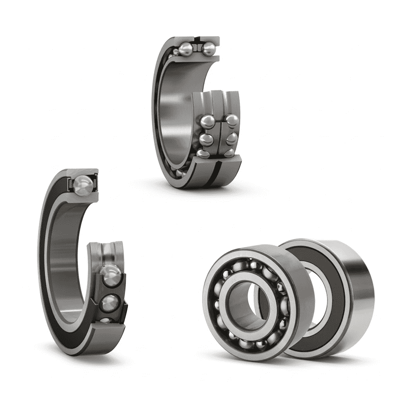

Rodamientos de bolas de contacto angular
Los ACBB utilizan un aro exterior asimétrico: un hombro está mecanizado a mayor altura que el otro, lo que obliga a la carga a transferirse en un ángulo de contacto definido.

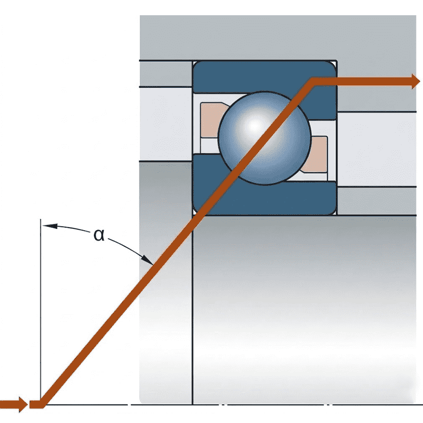

Los ángulos de contacto estándar son de 15°, 25° y 40°. Cuanto mayor sea el ángulo, mayor será la capacidad de carga axial, aunque con un compromiso en la velocidad máxima.
Esta asimetría tiene una consecuencia importante: un solo ACBB solo puede resistir fuerza axial en una dirección.
En la práctica, si su aplicación presenta empuje desde ambos lados, siempre necesitará un par emparejado; no hay otra alternativa.
Consejo práctico:
Al inspeccionar rodamientos antes del montaje, observe el aro exterior lateralmente. Un DGBB tiene dos hombros iguales a cada lado de la ranura de las bolas.
Un ACBB tiene un hombro alto y uno bajo; el lado alto es la cara de soporte de carga y debe orientarse hacia la fuente de la carga de empuje durante la instalación.
Capacidad de carga: los números detrás de la decisión
Si no está familiarizado con los conceptos de carga en rodamientos, nuestra guía sobre cómo entender las cargas de los rodamientos cubre los fundamentos. Para quienes ya los conocen, así es como se comparan las cifras entre los DGBB y los ACBB:
Carga radial
Para aplicaciones de carga puramente radial, los DGBB suelen ofrecer una capacidad radial ligeramente superior dentro de las mismas dimensiones.
La geometría simétrica de la ranura permite alojar más bolas y un área de contacto mayor: un DGBB 6206 (barreno de 30 mm) tiene una capacidad de carga radial dinámica (C) de aproximadamente 19.5 kN.
Un ACBB 7206 comparable, con un ángulo de contacto de 25°, soporta alrededor de 17.8 kN radialmente, es decir, cerca de un 9% menos.
Carga axial
Es aquí donde los ACBB toman una ventaja decisiva.
Un ACBB 7206 con un ángulo de contacto de 25° puede soportar una carga axial de hasta ~8.5 kN de manera continua.
El DGBB equivalente suele estar limitado a aproximadamente el 30–40% de su capacidad radial dinámica en dirección axial, y esto solo a velocidades bajas o moderadas.
Para aplicaciones con un empuje significativo —engranajes helicoidales, husillos de bolas, fuerzas de mecanizado angular— los DGBB simplemente se quedan sin capacidad.
Someterlos a un esfuerzo más allá de su límite axial provoca que las bolas "trepen" por el hombro de la pista de rodadura, generando concentraciones de esfuerzo, elevación de la temperatura y fatiga acelerada.
Para profundizar en la diferencia entre estos dos tipos de carga, consulte nuestra guía sobre carga radial frente a carga axial. Para obtener un desglose más detallado del comportamiento específico de la carga axial, consulte nuestra guía sobre cómo entender la carga axial en los rodamientos.
Carga combinada
Cuando las cargas radiales y axiales se presentan simultáneamente, los ACBB gestionan la carga combinada de manera mucho más eficiente.
Los cálculos de vida útil según la norma ISO 281 consideran la carga dinámica equivalente (P = X-Fr + Y-Fa).
Para los ACBB, el factor Y (factor de carga axial) es significativamente más favorable que para los DGBB, lo que significa que la vida útil L10 calculada es sustancialmente mayor bajo las mismas condiciones de carga combinada.
Si desea comprender cómo influyen las capacidades de carga estática y dinámica en estos cálculos, nuestro artículo sobre carga estática frente a dinámica en rodamientos profundiza en este tema.
Comparación completa de un vistazo
Selección del ángulo de contacto: ¿15°, 25° o 40°?
Si ha decidido optar por rodamientos de contacto angular, la selección del ángulo de contacto es la siguiente decisión crítica.
Muchos ingenieros optan por los 25° de forma automática sin analizarlo. Esto es lo que significa cada uno en realidad:
- Ángulo de contacto de 15°: Maximiza la capacidad de velocidad. Tiene una menor capacidad de carga axial, pero el rodamiento puede operar a valores DN (diámetro del barreno × RPM) más altos. Es la mejor elección para husillos de alta velocidad por encima de las 15,000 RPM donde la carga axial es moderada.
- Ángulo de contacto de 25°: La opción de uso general. Ofrece un equilibrio entre velocidad y capacidad axial. Cubre la mayoría de las cajas de engranajes de precisión, articulaciones de robótica y husillos de velocidad media. Es el ángulo con mayor disponibilidad en stock.
- Ángulo de contacto de 40°: Maximiza la capacidad de carga axial, pero con una penalización significativa en la velocidad. Se utiliza en aplicaciones con empuje pesado y sostenido, como ciertos actuadores aeroespaciales, soportes de husillos de bolas para servicio pesado y ejes de bombas hidráulicas.
Regla práctica:
Si su aplicación opera por encima de las 12,000 RPM, comience con 15°. Si la carga axial supera el 50% de la carga radial a una velocidad moderada, cambie a 25° o 40°. En caso de duda, los 25° representan el punto medio más seguro.
Para analizar más a fondo cómo las variantes de superprecisión amplían estos límites, consulte nuestra guía sobre los beneficios de los rodamientos de bolas de contacto angular de superprecisión.
Configuraciones de montaje para rodamientos de contacto angular
Los ACBB individuales rara vez se utilizan de forma aislada en aplicaciones de precisión.
En la práctica, existen tres arreglos por pares que son el estándar, y cada uno se adapta a un perfil de carga diferente:

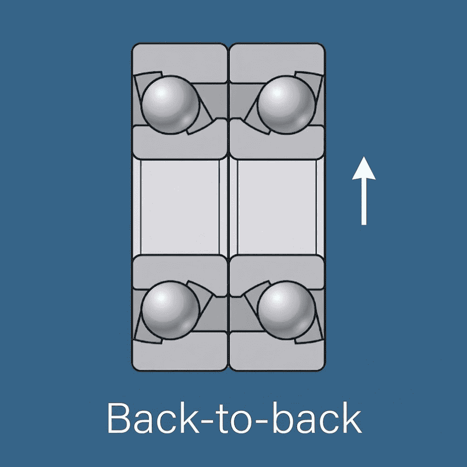

Configuración Espalda con Espalda (Arreglo DB)
Las caras anchas de los aros exteriores quedan frente a frente.
Esto crea un centro de carga efectivo más amplio, lo que otorga al arreglo una alta rigidez ante momentos. El arreglo DB es la configuración más común para husillos de máquinas herramienta, ya que resiste los momentos de flexión causados por las fuerzas de corte.
Si está especificando un husillo de fresado o de rectificado, el arreglo DB es casi siempre el punto de partida.

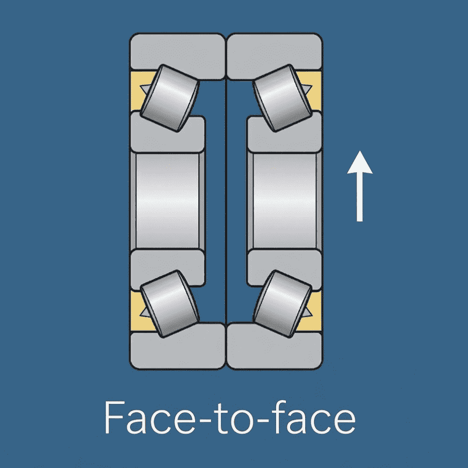

Cara a Cara (Arreglo DF)
Las caras estrechas de los aros exteriores quedan frente a frente.
Las líneas de carga convergen hacia el interior, lo que genera un centro de carga efectivo más estrecho y una menor rigidez ante momentos en comparación con el arreglo DB.
Ese centro de carga más estrecho es, de hecho, una ventaja en una situación específica: el arreglo DF tolera mejor la desalineación del eje que el DB, ya que la geometría es menos sensible al error angular entre los aros interior y exterior.
Esto lo convierte en la opción preferida para cajas de velocidades automotrices y cajas de engranajes industriales con ejes largos, donde es difícil garantizar una alineación perfecta de los alojamientos a lo largo de toda la longitud del eje.

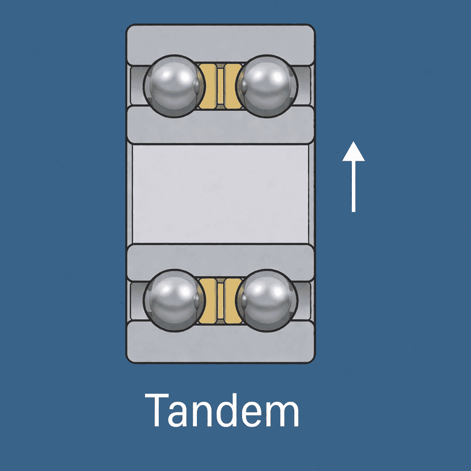

Tándem (Arreglo DT)
Ambos rodamientos están orientados en la misma dirección.
La capacidad de carga axial se duplica en una dirección, pero el arreglo no ofrece resistencia al empuje en la dirección opuesta.
El arreglo DT se utiliza específicamente cuando la carga axial unidireccional supera la capacidad de un solo rodamiento; por ejemplo, en el soporte de husillos de bolas para servicio pesado en ejes de pórticos CNC.
Para conocer ejemplos de aplicaciones en diversas industrias, consulte nuestro artículo sobre los principales usos de los rodamientos de bolas de contacto angular de superprecisión.
Importante:
Los arreglos DB y DF requieren juegos de rodamientos correctamente emparejados; no combine al azar dos rodamientos de diferentes lotes de fabricación.
Los fabricantes suministran pares emparejados con una precarga controlada. El uso de rodamientos no emparejados provoca una distribución desigual de la carga y una fatiga prematura
Velocidad: Donde los rodamientos de ranura profunda sorprenden
Los DGBB son genuinamente competitivos en cuanto a velocidad.
Un DGBB 6206 (barreno de 30 mm) tiene una velocidad de referencia de 13,000 RPM con lubricación por grasa; lo suficientemente alta para la mayoría de los motores y compresores. Con lubricación por aceite y un enfriamiento adecuado, esta cifra aumenta aún más.
Los ACBB con un ángulo de contacto de 15° pueden superar esto, con velocidades de referencia superiores a las 15,000–20,000 RPM en configuraciones de husillo de precisión con juegos emparejados. Sin embargo, conllevan un costo de configuración: la precarga debe controlarse cuidadosamente.
Si es demasiado baja, las bolas patinan a alta velocidad, generando calor y desgaste; si es excesiva, se reducirá drásticamente la vida útil L10. Ajustar la precarga correctamente es mucho más importante para los ACBB que cualquier otro parámetro de instalación.
Costo y disponibilidad práctica
El presupuesto importa, y las cifras en este rubro son significativas.
Un DGBB 6206 estándar de un fabricante reconocido (como LILY, NSK, SKF, FAG o NTN) suele costar entre un 30% y un 60% menos que un ACBB 7206 comparable del mismo grado de precisión. Para una máquina con 40 a 60 posiciones de rodamientos, esa diferencia se acumula rápidamente.
Más allá del precio unitario, considere el costo total de instalación:
- DGBB: No requieren una orientación especial y su instalación es lo suficientemente sencilla para la mayoría de los técnicos de mantenimiento. Las variantes selladas no requieren mantenimiento de por vida, y los rodamientos de la serie 6200 están disponibles en casi cualquier lugar, incluso en ubicaciones remotas.
- ACBB: Requieren una orientación precisa; si instala uno al revés, fallará casi de inmediato bajo carga axial. Además, los pares emparejados deben adquirirse y reemplazarse juntos; separar un juego y cambiar solo un rodamiento invalida por completo el ajuste de la precarga y el emparejamiento.
Guía rápida para la toma de decisiones según la aplicación
Errores comunes que cometen los ingenieros
- Utilizar DGBB en ejes de engranajes helicoidales sin verificar la carga axial. Los engranajes helicoidales generan un empuje significativo. Muchos ingenieros especifican DGBB por defecto, calculan la vida útil radial e ignoran por completo la componente axial. Verifique la carga equivalente según la norma ISO 281; es muy probable que un ACBB sea necesario.
- Mezclar ángulos de contacto de ACBB en un mismo par. Combinar un rodamiento de 25° con uno de 15° en un arreglo DB genera una rigidez axial desigual y una distribución de precarga impredecible. Utilice siempre juegos emparejados con el mismo ángulo de contacto y del mismo lote.
- Instalar un solo ACBB esperando que gestione el empuje bidireccional. Un solo ACBB manejará una dirección de fuerza axial. Si se invierte la dirección de la carga, el rodamiento se desplaza contra su hombro abierto, con lo que su capacidad axial es prácticamente nula. Los estudios de la NASA sobre la fatiga de los rodamientos son explícitos: este modo de fallo es totalmente evitable con una especificación correcta.
- Instalar un solo ACBB esperando que soporte empuje bidireccional. Un ACBB individual solo soportará fuerza axial en una dirección. Si invierte la dirección de la carga, el rodamiento operará contra su hombro abierto, lo que significa básicamente una capacidad axial nula. Los estudios de fatiga de rodamientos de la NASA son explícitos: este modo de falla es totalmente evitable con una especificación correcta.
- Asumir que el ACBB es siempre el "mejor" rodamiento. No lo es. Para un motor eléctrico estándar que funcione a 3.000 RPM y en el que la carga axial Fa sea inferior al 20% de la carga radial Fr, es casi seguro que un DGBB será suficiente, y cuesta mucho menos comprarlo, almacenarlo y sustituirlo.
FAQ
¿Puedo reemplazar un rodamiento de bolas de ranura profunda por uno de contacto angular directamente?
No sin una revisión de ingeniería.
Si el alojamiento y el eje están diseñados para una sola posición de rodamiento, instalar un único ACBB crea una restricción axial unidireccional que puede generar una precarga impredecible o dejar el eje con un juego axial excesivo (flotante).
En muchos casos, es necesario un rediseño para alojar un par en arreglo DB. Para obtener una visión general fundamental del diseño de los DGBB, consulte nuestra guía sobre qué es un rodamiento de bolas de ranura profunda.
¿Tienen los rodamientos de bolas de ranura profunda algún ángulo de contacto?
En la práctica, sí —aunque no es un parámetro de diseño de la misma manera—. Bajo una carga radial pura, los DGBB operan con un ángulo de contacto de aproximadamente 0°.
A medida que la carga axial aumenta, el ángulo de contacto efectivo sube hasta alcanzar unos 5° a 15°.
Esta es la razón por la que los DGBB pueden soportar cierta carga axial; sin embargo, la capacidad es modesta y disminuye rápidamente conforme aumenta la velocidad.
¿Qué significa "precarga" en los rodamientos de contacto angular?
La precarga es una fuerza de compresión axial aplicada deliberadamente a un par de ACBB durante el montaje.
Esta fuerza elimina el juego interno y aumenta la rigidez del arreglo de rodamientos; ambos factores mejoran la precisión de rotación y evitan que las bolas patinen a altas velocidades.
La precarga se clasifica típicamente como ligera (C), media (CA) o pesada (CB), y se especifica al momento de solicitar juegos de rodamientos emparejados.
Los juegos emparejados de fábrica vienen con la precarga preestablecida; no la ajuste a menos que cuente con los medios para verificar el resultado.
¿Qué es mejor para motores eléctricos: DGBB o ACBB?
En la gran mayoría de los motores eléctricos, los DGBB son la elección correcta.
Los motores suelen tener cargas axiales moderadas (provenientes del peso del rotor, la tensión de las bandas o la desalineación del acoplamiento) en ambas direcciones. Los DGBB gestionan esto de forma natural.
Los ACBB solo se justifican en diseños de motores con un empuje unidireccional significativo; por ejemplo, motores verticales con rotores pesados o ejes de bombas acoplados directamente con un alto empuje hidráulico.
¿Cómo puedo saber si mi rodamiento actual tiene una sobrecarga axial?
Busque estos signos: decoloración o azulado de los anillos del rodamiento cerca de la pista de la bola (indicador térmico), migración de la pista de la bola hacia un hombro del anillo exterior o desconchados que se inician en un borde de la elipse de contacto en lugar de en el centro.
Todo ello sugiere que el rodamiento está funcionando al límite de su capacidad axial.
Lo esencial
Los rodamientos rígidos a bolas son los caballos de batalla del mundo de la maquinaria rotativa: versátiles, asequibles y más capaces de lo que a menudo se les atribuye.
Para la mayoría de las aplicaciones industriales, son la respuesta adecuada.
Los rodamientos de contacto angular ganan su lugar en un conjunto más reducido pero crítico de condiciones: carga combinada con un empuje axial significativo, aplicaciones de husillos de alta precisión y situaciones en las que la rigidez del rodamiento y la precisión de rotación son primordiales.
Realice el cálculo de la carga dinámica equivalente ISO 281 antes de especificar.
Observe el espectro de carga real, no sólo el pico, y compruebe si la dirección de la carga axial es fija o inversa.
Estos tres pasos le guiarán siempre hacia el rodamiento correcto .
