A medida que los variadores de frecuencia (VFD) y los motores eléctricos accionados por inversores se convierten en la columna vertebral de la automatización industrial moderna, un problema crítico ha crecido con ellos: la erosión eléctrica de las pistas de rodadura de los rodamientos, también conocida como daño por mecanizado por descarga eléctrica (EDM) o estriado.

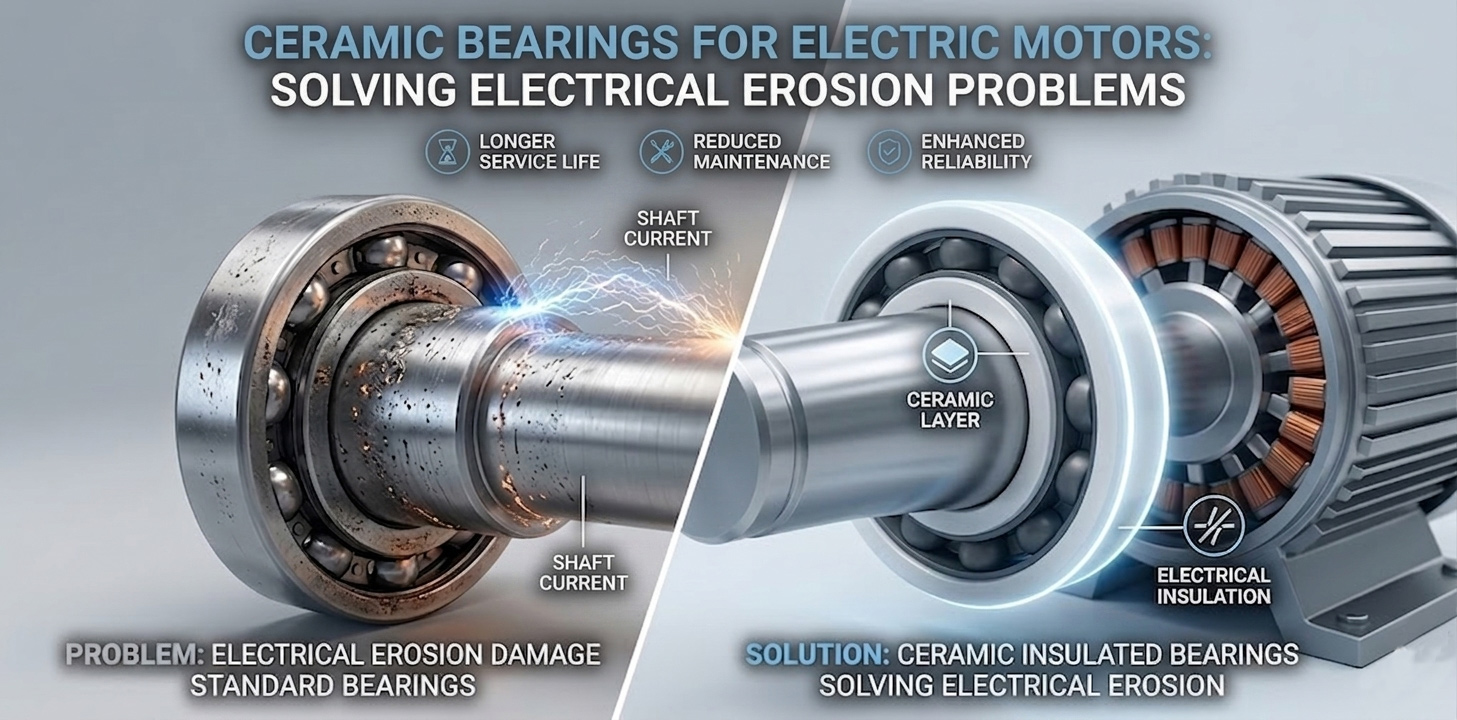

Cuando las corrientes eléctricas vagabundas atraviesan el eje giratorio de un motor, buscan el camino de menor resistencia, a menudo a través del rodamiento. Cada descarga microscópica quema pequeños cráteres en la superficie de acero endurecido de la pista de rodadura, transformando gradualmente una superficie lisa de precisión en un patrón ondulado y estriado. El resultado es un fallo prematuro del rodamiento, vibraciones, ruido y costosas paradas imprevistas.
Los rodamientos estándar de acero al cromo (AISI 52100) o acero inoxidable ofrecen un excelente rendimiento mecánico, pero son conductores de electricidad. Cuando fluyen corrientes por el eje, estos rodamientos se convierten en un puente conductor entre el eje y el alojamiento del motor.
Información clave: Un motor accionado por variador de frecuencia puede generar tensiones en modo común de 50-1.500 V en el eje. Incluso una breve descarga de unos pocos miliamperios a través de un rodamiento es suficiente para iniciar un daño acumulativo en la pista de rodadura, invisible al principio y catastrófico durante miles de horas de funcionamiento.
Las estrategias tradicionales de mitigación - escobillas de puesta a tierra del eje, cajas de rodamientos aisladas, cables blindados - pueden ayudar, pero añaden costes y carga de mantenimiento, y a menudo abordan los síntomas en lugar de las causas de raíz. Los rodamientos cerámicos atacan el problema directamente en su origen.
No todos los rodamientos cerámicos son iguales. Hay dos configuraciones principales utilizadas en aplicaciones de motores eléctricos, cada una con ventajas distintas.
Los rodamientos híbridos utilizan elementos rodantes cerámicos de nitruro de silicio (Si₃N₄) combinados con anillos interiores y exteriores de acero estándar. Esta es la solución más ampliamente adoptada para la prevención de la erosión eléctrica porque:
Los rodamientos totalmente cerámicos utilizan cerámica para todos los componentes: anillos, elementos rodantes y, a menudo, la jaula. El nitruro de silicio o la zirconia (ZrO₂) son materiales habituales. Se reservan para los entornos más extremos:
Comprender cómo se comparan estos tipos de rodamientos en parámetros críticos ayuda a los ingenieros a especificar la solución adecuada para cada aplicación. La siguiente tabla resume las principales características de rendimiento.
|
Parámetro |
Estándar Acero |
Cerámica híbrida |
Cerámica completa |
|
Aislamiento eléctrico |
Ninguno (conductor) |
Excelente (bolas Si3N4) |
Sobresaliente (todo el recorrido) |
|
Temperatura máxima de funcionamiento |
~180 grados C |
~250 grados C |
Hasta 800 grados C |
|
Densidad / Peso |
7,8 g/cm3 (acero) |
~40% elementos más ligeros |
3,2 g/cm3 - muy ligero |
|
Resistencia a la corrosión |
Moderada |
Buena (los anillos pueden corroerse) |
Excelente (totalmente inerte) |
|
Dureza |
~60-64 HRC |
~78 HRC (bolas Si3N4) |
~78 HRC todas las superficies |
|
Lubricación requerida |
Grasa/aceite estándar |
Reducida - menor fricción |
Mínima / autolubricante |
|
Coste unitario relativo |
Línea de base |
$$ - $$$ (2-5x acero) |
$$$$ (10-20x acero) |
|
Protección EDM / Fluting |
Ninguna |
Alta |
Máximo |
|
Reemplazo Drop-in |
N/A |
Sí (dimensiones estándar) |
A menudo requiere rediseño |
|
Vida útil típica (VFD) |
6-18 meses |
3-6 años |
5-10+ años |
💡Nota de ingeniería: Para la gran mayoría de motores industriales accionados por VFD, los rodamientos cerámicos híbridos representan el equilibrio óptimo entre rendimiento y coste. Los rodamientos totalmente cerámicos se reservan para aplicaciones especiales en las que las condiciones de funcionamiento superan los límites de los diseños híbridos.
La erosión eléctrica no se distribuye por igual en todas las aplicaciones de motores eléctricos. Ciertas industrias y configuraciones de motores se enfrentan a un riesgo dramáticamente elevado. A continuación se indican los sectores en los que la especificación de rodamientos cerámicos ofrece el mayor retorno de la inversión.
|
Sector / Aplicación |
Tipo de motor |
Nivel de riesgo EDM |
Solución recomendada |
|
Motores de tracción EV |
PMSM / Inducción |
Muy alto |
Cerámica híbrida (ambos extremos) |
|
Bombas y ventiladores industriales VFD |
Inducción AC |
Alta |
Cerámica híbrida (DE + NDE) |
|
Husillos de Máquina-Herramienta CNC |
Husillo de alta velocidad |
Alta |
Cerámica completa o híbrida |
|
Generadores eólicos |
DFIG / PMSM |
Muy alto |
Cerámica híbrida + puesta a tierra |
|
Servomotores y Robótica |
Servo AC/DC |
Medio-Alto |
Cerámica híbrida |
|
Equipos médicos / IRM |
CC sin escobillas |
Media |
Cerámica completa (no magnética) |
|
Procesado de alimentos (lavado) |
Inducción CA |
Media |
Full Ceramic (corrosión) |
|
Equipos de fabricación de semiconductores |
Ultraprecisión |
Media |
Cerámica completa (sala blanca) |
La rápida adopción de los vehículos eléctricos ha creado uno de los mercados de mayor crecimiento para los rodamientos cerámicos. Los motores de tracción de los vehículos eléctricos funcionan con inversores de alta frecuencia de conmutación que generan importantes tensiones en el eje en modo común. Dados los diseños compactos de los motores y las altas velocidades de rotación (a menudo entre 10.000 y 20.000 RPM), el fallo de los rodamientos por erosión eléctrica tendría graves implicaciones para la seguridad y la garantía. Los principales fabricantes de VE especifican ahora rodamientos cerámicos híbridos de serie para las posiciones de accionamiento y no accionamiento.
Caso práctico: Un importante fabricante europeo de bombas industriales cambió los rodamientos estándar de acero por rodamientos cerámicos híbridos en una flota de 200 motobombas accionadas por VFD. El intervalo medio de sustitución de los rodamientos pasó de 14 meses a más de 5 años, reduciendo los costes de mantenimiento en unos 380.000 euros anuales.

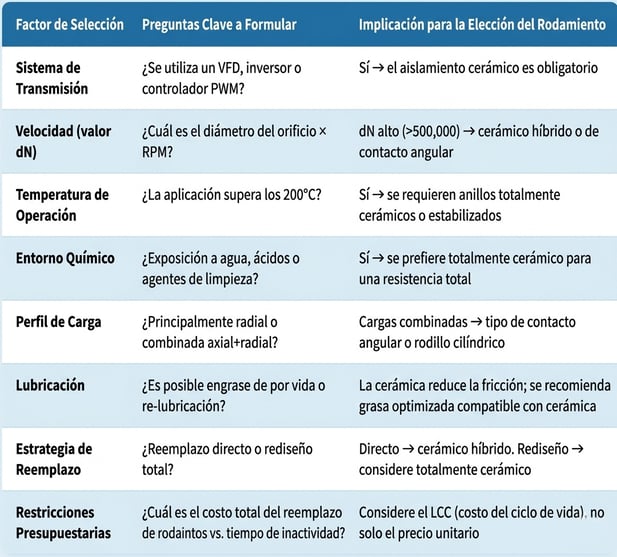

La selección del rodamiento cerámico adecuado es una decisión de ingeniería con múltiples variables. El siguiente marco guía a los ingenieros a través de las consideraciones clave de forma estructurada.
En aplicaciones de alta velocidad y temperaturas extremas, el material de la jaula (retenedor) merece especial atención. Las opciones más comunes son:
La objeción más común a los rodamientos cerámicos es su mayor coste unitario. Sin embargo, un análisis adecuado del coste del ciclo de vida (LCC, por sus siglas en inglés) casi siempre arroja un resultado muy diferente, especialmente en aplicaciones accionadas por VFD en las que los daños por electroerosión son graves.
|
Factor de coste |
Rodamiento de acero (por motor/año) |
Cerámica híbrida (por motor/año) |
|
Coste unitario del rodamiento |
~$80 |
~$280 |
|
Frecuencia de sustitución |
1,5 veces al año (promedio) |
0,2 veces al año (promedio) |
|
Coste de mano de obra por sustitución |
$250 |
$250 |
|
Coste de inactividad por evento |
1.500 $ (promedio) |
1.500 $ (promedio) |
|
Coste anual de rodamiento |
$120 |
$56 |
|
Costeanual demano de obra + tiempo de inactividad |
$2,625 |
$350 |
|
Coste anual total por motor |
$2,745 |
$406 |
|
Ahorro anual con la cerámica híbrida: ~2.339 $ por motor y año |
||
Resumen del retorno de la inversión: En la mayoría de las aplicaciones VFD de ciclo alto, los rodamientos cerámicos híbridos amortizan su coste en un plazo de 3 a 6 meses gracias a la reducción de la mano de obra de sustitución, la eliminación de paradas no planificadas y el menor consumo de grasa.
Sí, en la gran mayoría de los casos. Los rodamientos cerámicos híbridos se fabrican según las mismas normas dimensionales ISO (por ejemplo, series 6200, 6300, 7200) que sus homólogos de acero. El diámetro interior, el diámetro exterior y la anchura son idénticos, lo que los convierte en auténticos recambios. No es necesario modificar el alojamiento ni el eje.
Se puede utilizar grasa estándar con los rodamientos cerámicos híbridos, pero el rendimiento se optimiza con grasas específicamente formuladas para interfaces cerámica/acero, normalmente lubricantes de poliurea o PAO (polialfaolefina) de baja viscosidad. Los rodamientos totalmente cerámicos suelen funcionar con una lubricación mínima o con grasas especializadas a base de PTFE.
El nitruro de silicio tiene una resistencia a la compresión comparable a la del acero endurecido para rodamientos, y los rodamientos cerámicos híbridos tienen índices de carga dinámica (valores C) muy parecidos a los de sus equivalentes de acero. Son muy adecuados para los perfiles de carga típicos de los motores eléctricos. Para cargas de choque extremas o cargas radiales muy pesadas, consulte al fabricante del rodamiento para conocer las capacidades de carga dinámica/estática específicas.
En unrodamiento cerámico híbrido , las bolas de Si₃N₄ rompen la trayectoria eléctrica entre los anillos interior y exterior, proporcionando un aislamiento eficaz de la corriente. Sin embargo, si el alojamiento del anillo exterior o el agujero del anillo interior forman parte de un circuito conectado a tierra, pueden ser necesarias precauciones adicionales, como manguitos aislantes, en aplicaciones con corrientes muy elevadas. Los rodamientos totalmente cerámicos proporcionan un aislamiento eléctrico completo.
Debido a su menor densidad (el Si₃N₄ es ~60% más ligero que el acero), la reducción de la fuerza centrífuga sobre los elementos rodantes permite que los rodamientos cerámicos híbridos funcionen a 20-40% más de velocidad que los rodamientos de acero comparables. Esto los hace ideales para husillos de alta velocidad, turbomaquinaria y modernos motores de tracción de vehículos eléctricos.
La erosión eléctrica es uno de los modos de fallo menos diagnosticados (y más costosos) en los motores eléctricos accionados por inversores. A medida que los variadores de frecuencia se convierten en la norma en la automatización industrial, la climatización, el tratamiento de aguas y los vehículos eléctricos, la exposición a los daños en los rodamientos inducidos por la corriente en el eje no desaparece, sino que aumenta.
Los rodamientos cerámicos - y los diseños cerámicos híbridos en particular - representan una solución probada y de ingeniería que elimina la causa raíz de los daños por electroerosión en lugar de limitarse a gestionar sus síntomas. Cuando se consideran los costes totales del ciclo de vida, la rentabilidad es convincente: la menor frecuencia de mantenimiento, la reducción del tiempo de inactividad y la prolongación significativa de la vida útil proporcionan un retorno de la inversión cuantificable en un solo año de funcionamiento.
Para los ingenieros de diseño, los responsables de mantenimiento y los especialistas en compras, la cuestión ya no es si merece la pena especificar rodamientos cerámicos en aplicaciones VFD. Las pruebas demuestran que sí. La cuestión es la rapidez con la que su organización hará la transición.
¿Necesita ayuda para seleccionar el rodamiento cerámico adecuado?
Nuestros especialistas en rodamientos pueden ayudarle a identificar la solución óptima para la aplicación de su motor, desde recambios cerámicos híbridos estándar hasta diseños totalmente cerámicos personalizados para entornos extremos. Contacte con nosotros para una consulta técnica gratuita.
