Pocos componentes de la maquinaria moderna son tan silenciosamente esenciales - o tan técnicamente fascinantes - como los rodamientos. Y dentro del mundo de los rodamientos, ninguna tecnología ha experimentado una evolución más espectacular que los rodamientos cerámicos.

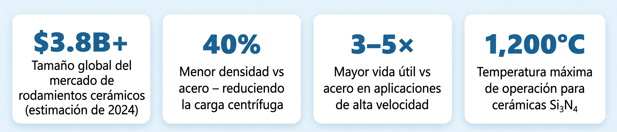

Hoy en día, los rodamientos cerámicos se encuentran en el interior de las turbinas eólicas que giran frente a las costas de Escocia, en el interior de los husillos de las máquinas CNC de ultraprecisión, en el interior de los motores de los vehículos eléctricos y en el interior del taladro dental que utiliza su dentista. Son fiables en entornos en los que los rodamientos de acero convencionales fallarían en cuestión de horas.
Pero no siempre ha sido así. Hace sesenta años, los rodamientos cerámicos eran una curiosidad de laboratorio: caros, frágiles y poco prácticos para el mundo real. La historia de cómo pasaron de ser artículos de investigación académica a convertirse en un estándar industrial mundial es fruto de la innovación en la ciencia de los materiales, la necesidad aeroespacial y décadas de perseverancia de los ingenieros.
Para entender los rodamientos cerámicos, primero tenemos que comprender la evolución más amplia de la ingeniería cerámica. Tras la Segunda Guerra Mundial, los científicos de materiales empezaron a explorar seriamente materiales no metálicos para aplicaciones estructurales.
Los primeros trabajos se centraron en la alúmina (Al₂O₃) y la circonia (ZrO₂), materiales que llevaban décadas utilizándose en bujías y revestimientos refractarios. Pero, ¿utilizar cerámica como elementos rodantes en un rodamiento? Esa idea parecía descabellada para la mayoría de los ingenieros de los años cincuenta.
El reto fundamental estaba claro: la cerámica era conocida por su extrema dureza y resistencia al calor, pero también por su fragilidad. Un material que podía romperse por impacto no era adecuado para los exigentes ciclos de tensión dinámica de un rodamiento.
Los primeros trabajos teóricos serios sobre la fatiga por contacto de los rodamientos cerámicos fueron publicados a finales de la década de 1950 por investigadores del MIT y del centro alemán de investigación aeroespacial (DFVLR). Estos trabajos establecieron el marco matemático para comprender cómo se comportarían los materiales cerámicos bajo la tensión de contacto hertziana, es decir, las tensiones de compresión que se generan cuando dos superficies curvas ruedan una contra otra.
"El potencial de los elementos rodantes cerámicos se reconoció pronto, pero la distancia entre la promesa teórica y la realidad práctica era enorme. Todos los prototipos fallaban; la cuestión era siempre si el modo de fallo era fundamental o solucionable".
- Dr. H. Witzke, Archivos de investigación del DLR, 1961
La carrera espacial cambió radicalmente la trayectoria del desarrollo de los rodamientos cerámicos. La NASA y las Fuerzas Aéreas de EE.UU. se enfrentaban a un problema: los rodamientos de acero convencionales fallaban en las bombas criogénicas de propulsante líquido de los motores de los cohetes. Los cojinetes de acero que funcionaban en entornos de oxígeno o hidrógeno líquidos sufrían un desgaste adhesivo catastrófico: contacto metal con metal sin lubricación.
▶ 1962 Se inicia el programa de investigación de la NASA
El Centro de Investigación Lewis de la NASA inicia pruebas sistemáticas de materiales cerámicos como componentes de cojinetes para aplicaciones de turbobombas de cohetes. Las bolas de alúmina resultan prometedoras en pruebas criogénicas en seco.
1965 Primer rodamiento cerámico en ambiente criogénico.
Un prototipo de cojinete que utiliza bolas de alúmina con anillos de acero funciona con éxito en condiciones de nitrógeno líquido durante más de 100 horas, con un rendimiento 8 veces superior al del acero.
1969 Programa Apolo y pruebas de alta velocidad
Se intensifica la investigación. Los ingenieros reconocen que los cojinetes cerámicos podrían desempeñar una doble función: tolerancia criogénica Y capacidad de alta velocidad. Se demuestran en laboratorio valores de DN superiores a 2 millones.
▶ 1972 SKF y FAG entran en el campo de la investigación
Los gigantes europeos de los rodamientos SKF y FAG inician programas de investigación dedicados a los rodamientos cerámicos, impulsados por contratos aeroespaciales. La carrera comercial comienza en serio.
|
💡 Información clave: Las demandas únicas del sector aeroespacial - temperaturas extremas, entornos sin lubricación y objetivos agresivos de reducción de peso - crearon la función de forzamiento perfecta para el desarrollo de los rodamientos cerámicos. Sin la carrera espacial, la tecnología podría haber seguido siendo un concepto de laboratorio durante otras dos décadas. |
Aunque los cojinetes de alúmina resultaban prometedores en entornos criogénicos, seguían mostrando una fragilidad excesiva bajo las cargas de choque dinámicas habituales en la maquinaria real. El verdadero avance se produjo con el desarrollo del nitruro de silicio (Si₃N₄) como cerámica estructural.
El nitruro de silicio se conocía desde el siglo XIX, pero producirlo de forma densa, fiable y sin defectos para componentes estructurales era un inmenso reto de procesamiento de materiales. Los principales avances se produjeron en la década de 1970 gracias a dos grandes avances en la fabricación:
|
Proceso de fabricación |
Desarrollador |
Año |
Importancia |
|
Prensado en caliente (HP-Si₃N₄) |
GE Research / Lucas Industries |
1971-74 |
Primer Si₃N₄ denso con suficiente tenacidad a la fractura para pruebas de prototipos de cojinetes. |
|
Sinterización con Y₂O₃ + Al₂O₃. |
Bujía de encendido Kyocera / NGK |
1976-79 |
Fabricantes japoneses pioneros en Si₃N₄ sinterizado rentable. La densidad de defectos se reduce drásticamente. |
|
Prensado isostático en caliente (HIP) |
Norton Company / Sinterstahl |
1981-85 |
Bolas de Si₃N₄ de porosidad casi nula con una vida útil a la fatiga 100 veces superior a la de los primeros prototipos de alúmina. |
|
Sinterización por presión de gas (GPS) |
Múltiple (Japón / Alemania) |
1984-88 |
Vía de producción de menor coste que permite la ampliación. Los cojinetes de Si₃N₄ se acercan a los precios industriales. |
A mediados de la década de 1980, el nitruro de silicio había superado definitivamente a la alúmina como material cerámico de elección para aplicaciones de rodamientos. Su combinación de propiedades era -y sigue siendo- inigualable por ninguna otra cerámica de ingeniería:
|
Propiedad |
Si₃N₄ (nitruro de silicio) |
Acero 100Cr6 |
Al₂O₃ (alúmina) |
|
Densidad (g/cm³) |
3.2 |
7.8 |
3.9 |
|
Dureza (HV) |
1,500-1,800 |
700-900 |
1,600-2,000 |
|
Módulo elástico (GPa) |
310 |
210 |
380 |
|
Resistencia a la fractura (MPa√m) |
6-8 |
20-25 |
3-4 |
|
Temperatura máxima de funcionamiento (°C) |
1,200 |
180 |
1,400 |
|
Expansión térmica (10-⁶/°C) |
3.2 |
12.0 |
8.0 |
|
Resistividad eléctrica (Ω-cm) |
>10¹³ (aislante) |
~10-⁵ (conductor) |
>10¹⁴ (aislante) |
Los rodamientos totalmente cerámicos -en los que tanto los anillos como los elementos rodantes son de Si₃N₄- ofrecían un rendimiento impresionante, pero tenían una limitación importante: los anillos exteriores e interiores de cerámica eran caros de fabricar con las estrechas tolerancias necesarias para los asientos de precisión de los rodamientos, y su fragilidad los hacía vulnerables a los daños de montaje.
La solución de ingeniería fue elegante: mantener los anillos de acero (probados, rentables y fáciles de mecanizar) y sustituir únicamente los elementos rodantes por bolas o rodillos cerámicos de Si₃N₄. Este diseño de rodamiento cerámico híbrido capturaba la mayoría de las ventajas del rendimiento cerámico a una fracción del coste.
|
Por qué los rodamientos híbridos ganaron el mercado Los rodamientos cerámicos híbridos ofrecían un punto óptimo que ni los rodamientos totalmente cerámicos ni los rodamientos convencionales totalmente de acero podían igualar: la estabilidad dimensional de los anillos de acero combinada con la dureza, la baja densidad y el aislamiento eléctrico de los elementos rodantes cerámicos. Para la mayoría de las aplicaciones industriales, esto supone un 80-90% del rendimiento máximo de la cerámica a un 30-50% del coste de un rodamiento totalmente cerámico. |
Los primeros rodamientos comerciales de cerámica híbrida entraron en el mercado entre 1983 y 1985, inicialmente a través de las divisiones aeroespaciales de SKF y FAG. A finales de los 80, habían migrado a la industria de la máquina herramienta, concretamente a los husillos de rectificado de alta velocidad, donde su capacidad para funcionar a valores de DN superiores a 1,5 millones proporcionó a los fabricantes una ventaja competitiva decisiva.
▶ 1983 Primeros rodamientos híbridos comerciales (SKF / FAG)
SKF y FAG lanzan las primeras líneas de productos de rodamientos cerámicos híbridos catalogados dirigidos a la industria aeroespacial y a las máquinas herramienta de precisión.
▶ 1988 Revolución de la máquina herramienta
Los fabricantes japoneses de máquinas CNC adoptan los rodamientos cerámicos híbridos. Las velocidades de los husillos pasan de 10.000 a más de 30.000 RPM, lo que permite la revolución del mecanizado de alta velocidad.
▶ 1992 Adopción de la Fórmula 1
Los equipos de F1 experimentan con rodamientos híbridos cerámicos en cajas de cambios, acelerando el desarrollo y la concienciación del público.
▶ 1996 Entrada en el mercado de los dispositivos médicos.
Los fabricantes de piezas de mano dentales adoptan los rodamientos híbridos cerámicos para los taladros de turbina de alta velocidad que funcionan a más de 400.000 RPM.
La década de 1990 marcó la transición fundamental de los rodamientos cerámicos, que pasaron de ser componentes de nicho para la industria aeroespacial y los deportes de motor a auténticos productos industriales con una amplia disponibilidad comercial. Varios factores convergentes impulsaron este cambio.
|
Factor de adopción |
Impacto |
Periodo |
|
Ampliación de la fabricación de Si₃N₄ |
El coste de las bolas cerámicas cayó ~70%. Los rodamientos híbridos pasaron a ser económicamente viables para uso industrial. |
1990-1998 |
|
Mecanizado CNC de cerámica |
El rectificado avanzado permitió obtener una precisión de grado 5/3 en las bolas de cerámica, igualando los estándares del acero. |
1988-1995 |
|
Necesidad de la industria petroquímica |
Las bombas de fluidos corrosivos necesitaban rodamientos para funcionar en seco. Los rodamientos totalmente cerámicos entraron en los mercados químicos. |
1992-2000 |
|
Normativa alimentaria y farmacéutica |
Las normativas FDA/UE impulsaron la adopción de rodamientos cerámicos para funcionamiento en seco o lubricados con agua. |
1995-2003 |
|
Normalización ISO y DIN |
La publicación de las normas sobre rodamientos cerámicos dio confianza a los fabricantes de equipos originales para especificar la cerámica en los nuevos diseños. |
1998-2005 |
Con el cambio de milenio, prácticamente todos los principales fabricantes de rodamientos - SKF, Schaeffler/FAG, NSK, NTN, Timken, Koyo - ofrecían rodamientos cerámicos híbridos como productos estándar de catálogo. Lo que antes requería una aplicación de ingeniería especial y plazos de entrega de seis meses, ahora estaba disponible en stock.
El siglo XXI trajo consigo tres áreas de aplicación transformadoras que han llevado la tecnología de los rodamientos cerámicos a nuevas cotas de refinamiento y adopción en volumen.
En la década de 2000, cuando los aerogeneradores alcanzaron potencias de varios megavatios, surgió un modo de fallo catastrófico en los rodamientos de las multiplicadoras: Las grietas por ataque químico (White Etching Cracks, WEC), grietas subsuperficiales que provocaban el fallo prematuro de los rodamientos a una fracción de la vida útil diseñada. El impacto financiero fue enorme, con sustituciones de cajas de engranajes que costaban entre 200.000 y 500.000 dólares por turbina.
Los rodamientos cerámicos híbridos, en particular los que utilizan rodillos de Si₃N₄ en la primera y segunda etapas planetarias de alta carga, demostraron ser mucho más resistentes a la formación de WEC. Su menor densidad redujo los casos de deslizamiento bajo carga dinámica -un desencadenante clave de los WEC- y su propiedad de aislamiento eléctrico abordó simultáneamente el problema de los daños por corrientes parásitas.
El rápido crecimiento de los vehículos eléctricos ha creado una nueva y urgente demanda de rodamientos cerámicos. Los convertidores de frecuencia variable (VFD) utilizados en los motores de los vehículos eléctricos generan ruido eléctrico de alta frecuencia que induce corrientes en los rodamientos, pequeñas descargas eléctricas que crean cráteres microscópicos (estrías) en las pistas de rodadura de los rodamientos, lo que provoca vibraciones, ruido y, finalmente, fallos.
¿La solución? Rodamientos cerámicos híbridos. Dado que los elementos rodantes de Si₃N₄ tienen una resistividad eléctrica superior a 10¹³ Ω-cm, interrumpen el circuito eléctrico a través del rodamiento, evitando por completo los daños causados por las descargas. Todos los principales fabricantes de VE especifican ahora rodamientos híbridos cerámicos en al menos una posición del rodamiento del motor.
En la fabricación de semiconductores, el mecanizado de componentes aeroespaciales y la fabricación de dispositivos médicos, la demanda de precisión submicrométrica a alta velocidad ha llevado a los rodamientos cerámicos a sus aplicaciones más exigentes. Los modernos rodamientos cerámicos híbridos para husillos funcionan habitualmente con valores de DN superiores a 2 millones, con un aumento de temperatura inferior a 5 ºC, un nivel de rendimiento imposible con los rodamientos de acero.
|
Industria |
Aplicación |
¿Por qué cerámica? |
Beneficios clave |
|
Energía eólica |
Etapas planetarias de cajas de engranajes |
Resistencia WEC + aislamiento eléctrico |
Vida útil de la multiplicadora 3-5 veces superior |
|
Vehículos eléctricos |
Rodamientos del motor de tracción |
Evita el estriado de la corriente de los rodamientos |
Elimina los daños por electroerosión |
|
Mecanizado CNC |
Husillos de alta velocidad (30.000+ RPM) |
Baja densidad → baja generación de calor |
Mayores velocidades, mejor acabado superficial |
|
Fabricación de semiconductores |
Manipulación de obleas, husillos |
Funcionamiento en seco, compatible con salas blancas |
Sin contaminación por lubricantes |
|
Dispositivos médicos |
Fresas dentales, herramientas quirúrgicas |
Compatible con esterilización por vapor |
Capacidad para más de 400.000 RPM |
|
Aeroespacial |
Accesorios para motores a reacción, turbobombas |
Tolerancia criogénica y a altas temperaturas |
Funciona donde ningún cojinete de acero puede |
|
Procesado de alimentos |
Bombas, transportadores |
Resistencia a la corrosión, funcionamiento en seco |
Sin riesgo de contaminación alimentaria |
Si echamos la vista atrás, desde las muestras de laboratorio de los años 60 hasta los componentes de precisión de hoy en día, vemos que las mejoras en el rendimiento son extraordinarias. La tabla siguiente ilustra la espectacular evolución de la tecnología.
|
Parámetro |
Cerámica primitiva (1965) |
Cerámica híbrida moderna (2024) |
Cojinete de acero (2024) |
|
Valor DN máximo |
~400,000 |
>2,000,000 |
~1,000,000 |
|
L10 Vida de fatiga |
Impredecible / minutos |
3-5× línea de base de acero |
Línea base (1×) |
|
Aumento de temperatura a velocidad máxima |
Catastrófico |
<5°C por encima de la temperatura ambiente |
15-25°C por encima de la temperatura ambiente |
|
Aislamiento eléctrico |
Parcial (fuga por defecto) |
Completo (>10¹³ Ω-cm) |
Ninguno (conductor) |
|
Coste superior al acero |
>2,000% |
50-200% |
0% (línea de base) |
|
Disponibilidad comercial |
Sólo investigación |
Catálogo estándar |
Catálogo estándar |
|
Cobertura de normas |
Ninguna |
ISO, ABMA, DIN |
ISO, ABMA, DIN |
La evolución de los rodamientos cerámicos está lejos de haber terminado. A medida que la maquinaria se vuelve más inteligente, más rápida y más electrificada, la tecnología de los rodamientos cerámicos sigue avanzando en múltiples frentes.
▶ Ahora Integración digital y rodamientos inteligentes
La incorporación de sensores en los rodamientos cerámicos permite monitorizar su estado en tiempo real. El aislamiento eléctrico de la cerámica simplifica la integración de los sensores al eliminar las interferencias de la corriente del rodamiento.
▶2026-2028 Fabricación aditiva de componentes cerámicos
La impresión 3D de componentes de Si₃N₄ avanza rápidamente. De los laboratorios de I+D están saliendo componentes cerámicos de rodamientos personalizados con forma casi de red y canales de refrigeración internos.
▶2028-2032 Composites cerámicos de nueva generación
Los compuestos de Si₃N₄ reforzados con nanotubos de carbono o plaquetas de grafeno prometen una resistencia a la fractura cercana a la del acero, conservando toda la dureza de la cerámica. Los primeros datos muestran mejoras de la tenacidad del 40-60%.
Aplicaciones de la economía del hidrógenopara 2030
Los sistemas de compresión de hidrógeno y de pilas de combustible exigen rodamientos resistentes a la fragilización por hidrógeno, exactamente donde destacan los rodamientos cerámicos. Un importante mercado en crecimiento para la próxima década.
|
Perspectivas del mercado Se prevé que el mercado mundial de los rodamientos cerámicos crezca a una tasa interanual anual del 7-9% hasta 2030, impulsado por la adopción de los vehículos eléctricos, la expansión de la energía eólica marina y el crecimiento de la fabricación de precisión. Asia-Pacífico es la región de mayor crecimiento, mientras que Europa lidera las aplicaciones de energía eólica. |
|
P: ¿Cuándo se comercializaron los primeros rodamientos cerámicos? |
|
Los primeros rodamientos cerámicos híbridos comerciales aparecieron en los catálogos de SKF y FAG entre 1983 y 1985, inicialmente destinados a aplicaciones aeroespaciales y de máquinas herramienta de precisión. La plena disponibilidad comercial con plazos de entrega estándar se produjo entre mediados y finales de la década de 1990. |
|
P: ¿Cuál es el material cerámico más utilizado en los rodamientos? |
|
El nitruro de silicio (Si₃N₄) representa más del 90% del mercado de elementos rodantes cerámicos para rodamientos. Su combinación de dureza, resistencia a la fractura, baja densidad y estabilidad térmica lo hace superior a todas las cerámicas de la competencia, incluidas la alúmina y la circonia, para aplicaciones de contacto rodante. |
|
P: ¿Por qué se utilizan rodamientos cerámicos en los motores eléctricos? |
|
Los variadores de frecuencia generan corrientes de alta frecuencia que dañan los rodamientos de acero. El Si₃N₄ (resistividad >10¹³ Ω-cm) interrumpe el paso de la corriente eléctrica a través del rodamiento, evitando por completo este modo de fallo. |
|
P: ¿Cuánto más caros son los rodamientos cerámicos que los de acero? |
|
Los rodamientos cerámicos híbridos modernos suelen costar entre un 50 y un 200% más que los rodamientos de acero equivalentes. Sin embargo, si se tiene en cuenta el coste total de propiedad (mayor vida útil, menor mantenimiento y fallos evitados), los rodamientos cerámicos suelen ofrecer un retorno de la inversión positivo en 2-3 años. |
|
P: ¿Necesitan lubricación los rodamientos cerámicos? |
|
Los rodamientos cerámicos híbridos necesitan lubricación porque los anillos de acero pueden desgastarse sin ella. Los rodamientos totalmente cerámicos pueden funcionar en seco en determinados entornos. La interfaz cerámica-acero de los rodamientos híbridos requiere menos lubricante que el contacto acero-acero debido a que la superficie cerámica es más dura y lisa. |
|
Explore nuestras soluciones de rodamientos cerámicos Desde rodamientos híbridos de Si₃N₄ para multiplicadoras de aerogeneradores hasta rodamientos totalmente cerámicos para aplicaciones de sala blanca. → Solicite una consulta técnica |
Richard : May 11, 2026 10:25:30 PM
¿Qué son los rodamientos de agujas? Los rodamientos de agujas son un tipo especializado de rodamientos de rodillos que utilizan rodillos...
吴琦超 : May 19, 2026 4:15:50 AM
El coste oculto de los fallos de los rodamientos de agujas Un solo fallo imprevisto de un rodamiento en una gran planta de fabricación puede...
William : Apr 22, 2026 1:52:52 AM
El minúsculo componente que hace funcionar su clínica dental Cuando un dentista pisa el pedal y una turbina dental de alta velocidad cobra vida...
Richard
