什么是轴套？材质、工作原理及如何选择

轴在壳体内旋转，金属与金属摩擦——没有轴套，磨损问题迟早会发生。

安装了合适的轴套，同一根轴可以运转数年，几乎无需维护。

轴套很容易被忽视，直到出现故障才引起注意。

本指南涵盖轴套的定义、工作原理、材料选择以及选型时真正重要的因素。

定义：什么是轴套？

轴套——也称为滑动轴承、套筒轴承或径向轴承——是一种单件圆柱形零件，安装在运动轴与周围壳体之间。

其作用：为轴提供光滑的运动表面，并承受磨损，从而保护更昂贵的零部件。

最后这一点是关键所在。

轴套在设计上是牺牲性的。它随时间逐渐磨损，保护轴和壳体免受损伤。更换轴套成本低廉，更换轴则代价高昂。

与通过滚动接触减少摩擦的球轴承或滚子轴承不同，轴套通过直接滑动接触工作。

材料的选择使其比轴更软或更具润滑性——这样当零件磨损时，磨损的是轴套。

💡  简单来说
轴套是一种可更换的耐磨表面。它位于两个零件之间，控制摩擦和载荷，自身磨损以保护轴和壳体。

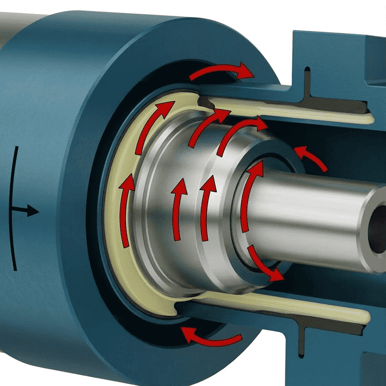

轴套是如何工作的？

轴套压入壳体孔中保持固定不动。

轴穿过内径，在轴套表面上运动——旋转、滑动或摆动。

在润滑设计中，轴与轴套之间形成油膜或脂膜。

在自润滑设计中，轴套自行完成润滑工作。烧结青铜在加热时从孔隙中释放油脂——这一机制源于粉末冶金烧结工艺所形成的多孔结构。

PTFE复合材料表面在运行初期的几个小时内，会在轴上沉积一层转移膜。

该膜永久留存——在轴套整个使用寿命内提供润滑，无需任何外部干预。

石墨的层状原子结构易于剪切，无需任何液体即可减少摩擦，石墨轴套正是利用这一特性工作。

除减少摩擦外，轴套根据设计还具有其他功能：

• 减震与隔振——汽车悬挂系统中的橡胶轴套是最常见的例子

• 轴向定位——法兰式设计防止轴沿轴心线方向窜动

• 补偿不对中——球形轴套允许连接部件之间发生角向运动

• 电气绝缘——陶瓷或聚合物轴套防止电流在轴与壳体之间流通

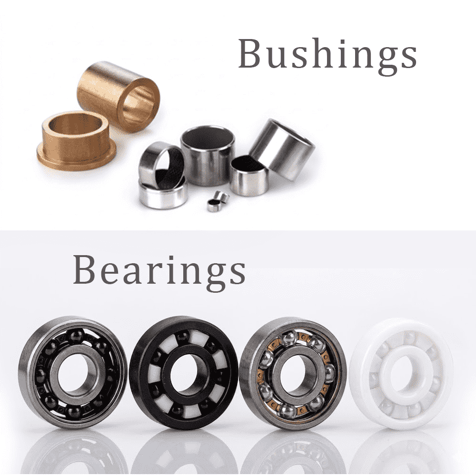

轴套与轴承：主要区别

从技术上讲，轴套是轴承的一种——归类为滑动轴承或平面轴承。

实际上，工程师所说的"轴承"通常是指滚动体轴承（球轴承、滚子轴承、锥形轴承）。

这是选型时真正重要的功能区别。

完整对比请参阅我们的文章：轴套与轴承：您需要了解的一切。

以下是快速对比总结：

在大型蒸汽轮机和船舶推进轴上，使用的是滑动轴套——而非球轴承。

这类载荷对滚动体而言过重，而设计合理的流体动压径向轴套在油液供应充足的情况下可无限期运行。

轴套材料：如何选择？

材料选择是工程决策的核心所在。

相同的套筒形状，采用不同材料，其承载极限、温度范围和维护需求可能截然不同。

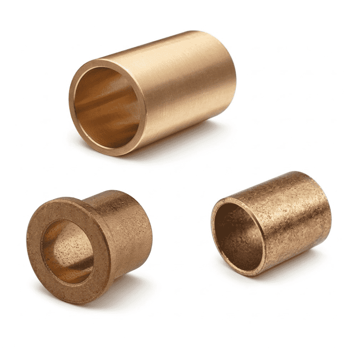

青铜

青铜是轴套材料中的主力军。

烧结（粉末冶金）青铜在制造过程中浸油——多孔结构像海绵一样，轴套受热时释放油脂，冷却后重新吸收。这种自润滑机制正是粉末冶金烧结工艺所赋予的特性。

这使烧结青铜在轻至中等载荷下具有良好的自润滑性能，因此广泛用于电机、风扇、轻型机械和家用电器。

铸造或锻造青铜以部分自润滑性能换取更高的承载能力和疲劳强度。

• 典型温度范围：−40°C 至 +150°C。

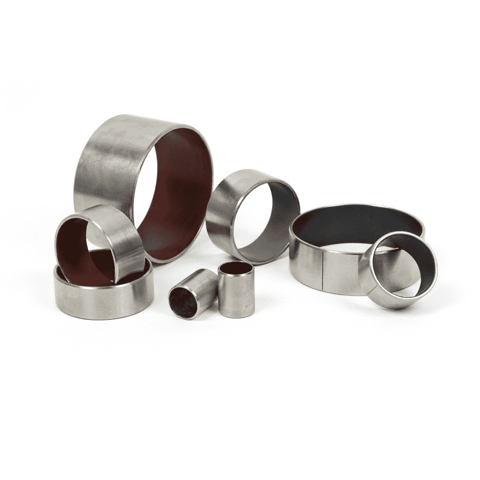

金属-聚合物复合材料（PTFE基）

三层结构：钢背层提供强度，烧结青铜中间层用于粘结，PTFE基轴承面提供超低摩擦。

摩擦系数低至0.04–0.08——低于润滑良好的青铜。无需外部润滑。

广泛用于现代汽车铰链、航空航天控制连杆和工业自动化关节。

PTFE已获得美国FDA认可，可用于食品接触场合，因此PTFE基轴套在食品加工设备中得到广泛应用。

• 温度范围：标准PTFE基面 −40°C 至 +280°C（特殊等级可低至 −200°C）。

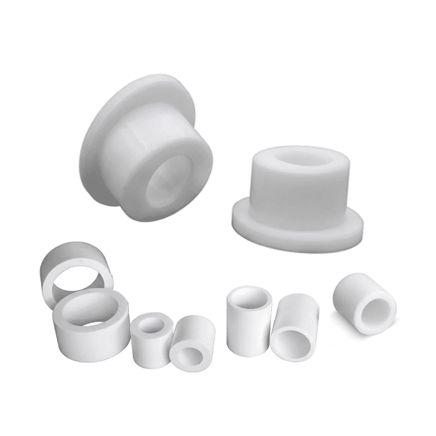

聚合物与塑料

尼龙、聚甲醛、UHMW-PE、PTFE、PEEK——耐腐蚀、耐化学品、重量轻且自润滑。

标准尼龙等级最高可达100–130°C；聚甲醛（POM）更低，约100°C；高性能PEEK可达约250°C。

是食品加工、医疗器械和家用电器的标准选择，尤其适用于对清洁度和耐化学性要求较高的场合。

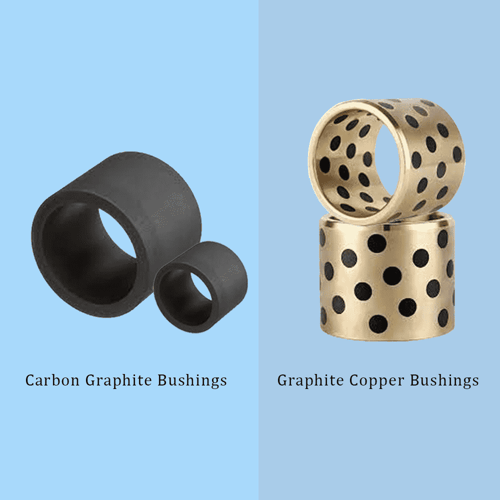

石墨

超过300°C后，大多数润滑剂和聚合物已无法使用。

石墨的层状原子结构易于剪切，可在400°C及更高温度下提供有效的干式润滑。

是工业烤箱、蒸汽设备、玻璃制造生产线以及任何液体润滑不可行的高温应用场景的标准解决方案。

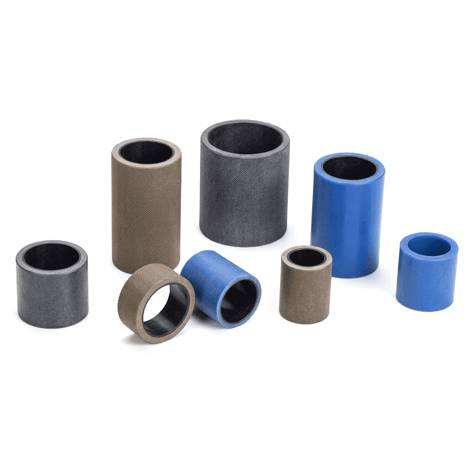

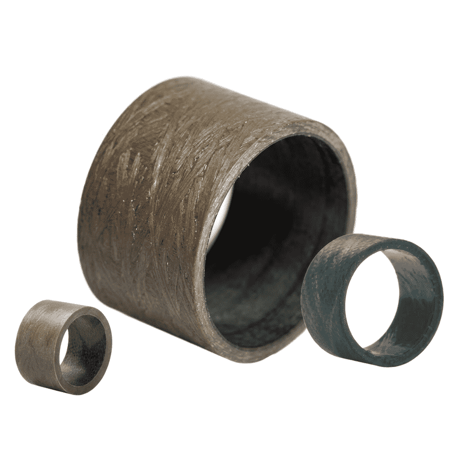

缠绕复合材料

玻璃纤维或碳纤维缠绕在高温环氧树脂中，内孔设有低摩擦衬层。

可承受高冲击载荷，耐强腐蚀性化学品。

用于海洋工程设备、起重机销轴和化工机械——这些场合金属轴套会腐蚀，而聚合物设计在载荷下会失效。

轴套材料对比

不确定哪种材料适合您的应用场景？下表一览关键参数。

有关所有设计类型和材料的完整解析——包括PV限值、温度范围和应用指导——请参阅我们的轴套类型完整指南。

轴套需要更换时的迹象

轴套是逐渐磨损的，这意味着问题很容易被忽视——直到轴或壳体也受到损坏。

注意以下早期迹象：

• 关节或枢轴处出现异响、吱吱声或敲击声，尤其是在承载或换向时

• 轴位置出现比平时更大的游隙或松动感

• 出现此前没有的振动增加现象

• 关节附近出现异常发热——在无润滑或超载情况下运行的轴套会过热

• 如果能直接检查表面，可见明显的划痕、点蚀或材料脱落

不要等到故障发生再处理。

按计划维护间隔更换轴套——基于制造商额定运行小时数——始终比在服务中发生故障后处理计划外停机和连带损坏更经济。

如何选择合适的轴套

按顺序考虑以下六个因素，选型范围会迅速缩小。

载荷类型与方向

径向载荷（将轴推向壳体壁）？选用普通套筒轴套。

轴向载荷（沿轴心线方向）？增加止推垫圈，或选用法兰式设计。

两者兼有？选法兰轴套，或套筒加单独止推垫圈。

PV值

接触压力（P，单位MPa）乘以滑动速度（V，单位m/s）即为PV值。

每种轴套材料都有额定最大PV值。该参数是评价滑动轴承性能的标准摩擦学准则。

超过该值，轴套将过热并失效。

对于要求较高的应用场合，工作PV值应不超过额定最大值的一半。

💡 PV值计算示例

一根以200 RPM旋转的轴，直径50 mm，在40 mm轴承长度上承受500 N径向载荷：

P = 500 ÷ (0.05 × 0.04) = 250,000 Pa = 0.25 MPa

V = π × 0.05 × 200 ÷ 60 = 0.52 m/s

PV = 0.25 × 0.52 = 0.13 MPa·m/s

标准PTFE复合轴套的连续额定值约为 ~0.10 MPa·m/s——此应用已超出该限值。应选用增强型复合材料或烧结青铜等级。

润滑条件

该位置是否可以进行日常维护？

如果关节已密封、难以接触，或处于食品、制药环境中，则必须使用自润滑材料——PTFE复合材料、烧结青铜、石墨或工程塑料。

在无法维护位置使用需要润滑的轴套，最终必然会在无润滑状态下运行。

温度

标准尼龙轴套最高温度100–130°C；聚甲醛约100°C；PEEK约250°C；PTFE复合材料约280°C。

超过上述温度，需使用金属自润滑设计或石墨。

始终同时考虑环境温度和摩擦热——轴套实际运行温度高于周围环境温度。

使用环境

潮湿、化学品、磨料和污染物均会影响材料选择。

不锈钢背复合材料、PTFE和工程塑料耐腐蚀。密封或刮油设计可隔绝磨料。

食品和制药应用中必须使用FDA认可材料。

配合与间隙

轴外径与轴套内径之间的间隙必须在该材料规定范围内。

过紧有咬死风险。

过松会导致轴窜动，加速周围零件磨损。

对于小至中等直径的压配轴套，轴套外径与壳体孔之间的过盈量通常为0.010–0.025 mm；较大尺寸需要更大过盈量。

务必参照制造商针对具体材料和尺寸提供的配合表进行验证。

轴套选型快速指引

不知从何入手？按顺序回答以下问题。

最常见的选型错误
为实际无法维护的位置选用了需要润滑的轴套。它会在无润滑状态下运行、过热，并在额定寿命的极短时间内失效。润滑要求必须与应用场合实际能够提供的条件相匹配——而不是与计划中的条件相匹配。

常见问题

轴套和轴承有什么区别？

从技术上讲，轴套是轴承的一种——具体为滑动轴承或平面轴承。

实际区别在于：滚动体轴承（球轴承、滚子轴承、锥形轴承）采用滚动接触，而轴套采用滑动接触。

轴套在较低速度下可承受更重的载荷，且通常维护需求更少。

滚动轴承适用于更高转速，摩擦更低。

轴套需要润滑吗？

取决于材料。烧结青铜从孔隙中释放油脂。PTFE复合材料表面设计为干式运行。

石墨轴套完全不需要液体润滑。实心青铜和钢背设计通常需要外部供油或供脂。

关键原则：轴套的润滑要求必须与应用场合实际能够提供的条件相匹配。

轴套能用多久？

在正常工况下，选型正确的轴套可使用数万小时。

过载或润滑不足的轴套可能在数小时内失效。

大多数制造商会发布额定运行小时数或载荷循环数据。

应以此为基础制定计划维护间隔，而非等到故障发生。

重载场合最适合哪种轴套材料？

对于最大承载能力，铸造青铜、双金属钢-青铜复合材料以及金属自润滑设计（钢或青铜背层嵌入固体润滑剂）表现最佳。

对于需要干式运行、免维护的重载应用，内嵌石墨或MoS₂的金属自润滑设计是标准选择。

轴套能替代球轴承吗？

有时可以。轴套在低速、重载或冲击载荷场合表现良好。

对于高速、高精度或轻载应用，滚动体轴承通常更为合适。

当应用场合处于临界状态时，建议咨询应用工程师——选型出错的代价始终高于做出正确选择的成本。

轴套在汽车上有什么作用？

在汽车应用中，轴套广泛用于悬挂系统，用于吸收冲击、减少金属部件之间的振动。控制臂和横向稳定杆上的橡胶轴套是最常见的例子——它们缓冲路面冲击，防止金属直接接触，从而避免噪音和加速磨损。

高温场合最适合哪种轴套材料？

取决于温度高低。PTFE复合轴套可承受约280°C。超过这一温度，石墨是标准选择——其层状原子结构在400°C及以上仍能提供有效的干式润滑，无需任何液体润滑剂。对于大多数工业烤箱、蒸汽设备或玻璃制造应用场合，石墨是正确答案。
