调心滚子轴承与圆柱滚子轴承：工程师指南

铜矿中的皮带传送机驱动轴。包装生产线上的200千瓦电机。造纸厂24小时连续运转的压辊。

这些机器都需要滚动轴承。

而在每一种情况下，选错轴承类型都会导致故障——不是因为制造缺陷，不是因为维护不当，仅仅是因为用错了场合。

调心滚子轴承和圆柱滚子轴承是工业重载领域最常用的两种滚子轴承。

两者都能承受较大的径向载荷。

两者都由硬化轴承钢制成。

但调心滚子轴承与圆柱滚子轴承的对比揭示了比外形更深层的差异：对失调的容忍度不同、转速上限不同、轴向承载能力不同。

这些差异精确地定义了各自的适用场合。

本指南涵盖区分两种轴承的五个工程要素、各自在实践中的优势场合、现场反复出现的选型错误，以及一份可直接用于项目决策的核查清单。

在深入讲解之前，先看一张快速参考对比表：

参数	调心滚子轴承	圆柱滚子轴承
滚子形状	桶形	直圆柱形
调心容量	0.5° – 2°	~0° — 几乎没有
径向承载能力	非常高	非常高
轴向承载能力	中等至较高，双向均可	无至有限，取决于型号
转速能力	中等	高
自动调心	是	否
可分离设计	否	是（大多数型号）
安装方式	过盈配合或适配套筒	内外圈独立安装
典型行业	矿山、造纸、风电、输送	电机、机床、轧机
单价（相同孔径）	较高	较低





什么是调心滚子轴承？

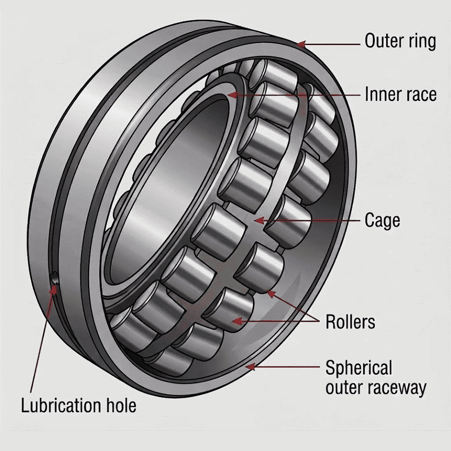

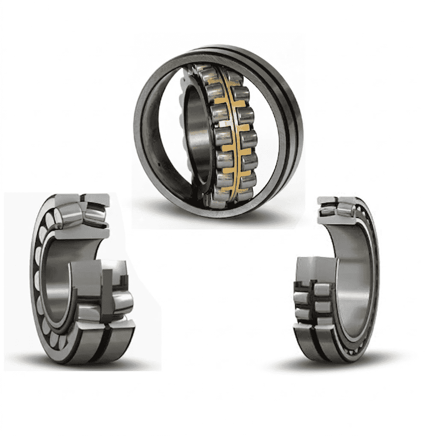

调心滚子轴承采用两列桶形滚子，在一个公共球面外圈滚道上运转。

正是这个弧形外圈滚道使该轴承与众不同：它使轴承能够自动调心，在不积累有害内应力的情况下吸收轴与轴承座之间的角度偏差。

内圈具有两个相对轴承轴线倾斜的滚道。

这种几何结构使轴承在正常连续运转中能够承受0.5°至2°的角度偏差——具体范围取决于轴承系列。

如需了解各类球面轴承的更多信息（包括关节轴承），请参阅什么是球面轴承？



主要结构特点

• 两列桶形滚子——将载荷分布在更大的接触面积上
• 球面外圈滚道——实现自动调心的核心设计元素
• 圆柱孔或锥孔——锥孔型号（K后缀，锥度1:12）可通过适配套筒安装，无需加热或压入，便于现场安装
• 密封或开放型——密封型终身预润滑；开放型适合定期补脂的维护计划



尺寸与载荷范围

调心滚子轴承的孔径范围从25毫米到1000毫米以上。

以中等规格为例：SKF 22220 EK（孔径100毫米，外径180毫米，宽度46毫米）动态额定载荷为433千牛，静态额定载荷为490千牛——足以胜任极重工况的工业需求。



什么是圆柱滚子轴承？

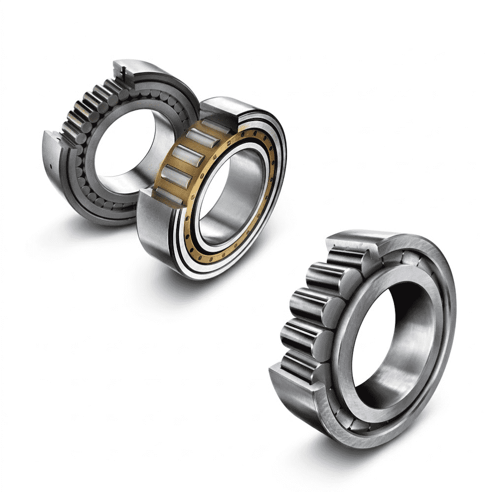

圆柱滚子轴承采用直线形滚子——非桶形——与平直滚道形成真正的线接触。

这种线接触正是其核心优势：卓越的径向刚性，以及以极低摩擦维持高转速的能力。

代价是对偏斜高度敏感。

轴的倾斜角只要达到0.04°，就会开始在滚子端部集中应力——这种现象称为边缘载荷——进而导致剥落和早期失效。

如需全面了解圆柱滚子轴承的设计及型号，请参阅什么是圆柱滚子轴承？

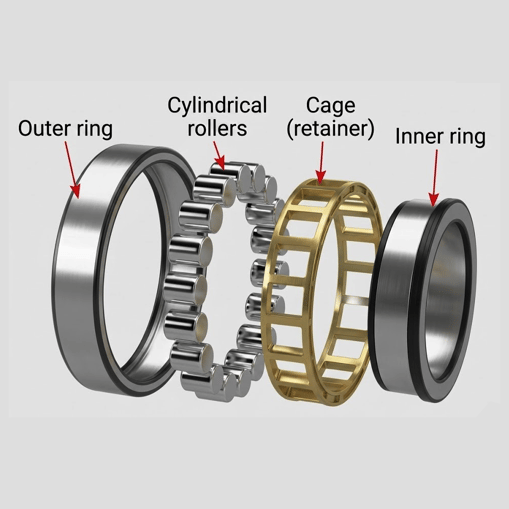

主要结构特点

• 直线形圆柱滚子，真正的线接触——单位宽度内最大的径向刚性
• 可分离设计（大多数型号）——内圈和外圈独立安装，简化安装与维护
• 多种挡边配置——NU、N、NJ、NF、NUP型号各自处理轴向载荷的方式不同
• 凸度或端部卸载设计的滚子——降低轻微轴偏斜时的端部应力敏感性



型号代号及含义

在选型圆柱滚子轴承之前，理解挡边配置至关重要。

型号选错、用错位置是导致早期失效的常见原因。

型号	内圈挡边	外圈挡边	轴向承载能力
NU	无	两侧均有	无——自由浮动
N	两侧均有	无	无——自由浮动
NJ	单侧	两侧均有	单向
NF	两侧均有	单侧	单向
NUP	一个固定挡边 + 一个活动挡圈	两侧均有	双向



NU型和N型是非定位（浮动）轴承——不承受任何轴向载荷。NJ型和NF型在单方向定位轴。

NUP型在双向定位。

斜齿轮箱中始终存在轴向推力，在此位置使用NU型轴承，滚子会从滚道中脱出。

这是从一开始就埋入规格书的失效隐患。





调心滚子轴承与圆柱滚子轴承：5大关键差异

工程师在权衡调心滚子轴承与圆柱滚子轴承时，以下五个因素始终决定最终选择。



1. 滚子几何结构与接触力学

	调心滚子轴承	圆柱滚子轴承
滚子形状	桶形（凸面）	直圆柱形
与滚道的接触	修正线接触	真正的线接触
偏斜时的表现	接触区重新分布——应力得到分散	应力集中在滚子端部
径向刚性	高	非常高



球面轴承中的桶形滚子在轴倾斜时能够移动接触区。应力在滚子表面重新分布，而不是集中在边缘。

圆柱滚子没有这种机制——接触要么保持均匀，要么产生边缘载荷。



2. 调心容量

这一因素是重工业领域大多数轴承选型决策的核心。

调心滚子轴承能持续承受0.5°至2°的角度偏差。实际上，这涵盖了：

• 长跨距重载情况下轴的挠曲
• 铸造或机加工公差引起的轴承座孔偏差
• 轴与轴承座材料的热膨胀差异
• 大型焊接或螺栓连接结构的框架变形

圆柱滚子轴承需要近乎完美的对中。倾斜超过约0.04°就会引发边缘载荷。这一要求意味着：

• 精密镗孔的轴承座，通常符合ISO H6或H7公差
• 间距合理、对中良好的轴支承
• 载荷下的轴挠曲严格控制在限值以内

实际含义：如果机器体积大、载荷重，或在现场而非受控车间环境中装配，某种程度的偏斜几乎是必然的。

这正是调心滚子轴承值得溢价的地方。



3. 承载能力——径向与轴向

两种轴承都能承受较大的径向载荷。

当涉及轴向（推力）载荷时，差异变得显著。

调心滚子轴承能够承受：

• 较大的径向载荷
• 双向同时作用的中等至较大轴向载荷
• 轴向承载能力因系列和尺寸而异——在最终确定选型之前，务必根据制造商目录中的Y系数进行核实

标准圆柱滚子轴承（NU、N型）：

• 径向承载能力极高——真正的线接触最大化了可用接触面积
• NU/N配置完全不能承受轴向载荷
• NJ和NUP型号增加了单向或双向轴向承载能力，但仍属于主要承受径向载荷的轴承

一个实例：斜齿轮始终产生轴向推力分量。

在斜齿轮箱中间轴位置，标准NU型轴承根本无法承受该推力。

解决方案有三种：

1. 升级为NUP型，可在双向提供有限的轴向承载能力
2. 保留NU型轴承，在轴的另一位置增设独立的推力轴承
3. 改用调心滚子轴承，单套轴承同时处理径向和轴向载荷



4. 转速能力

圆柱滚子轴承在转速方面具有明显的结构优势。

其直线形滚子产生的滑动接触比桶形滚子少，意味着相同转速下摩擦更小、发热更少。

SKF NU 220 ECP（孔径100毫米，聚酰胺保持架）的参考转速为4,500转/分。

调心滚子轴承产生更多内部摩擦。

桶形滚子与导向圈之间产生滑动接触，自动调心的几何结构也增加了摩擦损耗。

SKF 22220 EK（同样是孔径100毫米）的参考转速为3,400转/分。

在该孔径下，圆柱轴承的转速优势约为30%。

具体差距因保持架材料和轴承系列而异，但圆柱滚子轴承在相同孔径下始终比球面轴承转速更高。

超过参考转速运行调心滚子轴承会加速润滑剂降解，导致滚子表面划伤。

转速额定值至关重要——每个应用场合都应核实，不能想当然。



5. 安装、拆卸与系统成本



圆柱滚子轴承可分离。

内圈套装在轴上，外圈单独压入轴承座。

这使安装和拆卸更快捷——在计划维护窗口较短的情况下，这是实实在在的运营优势。



调心滚子轴承不可分离。

圆柱孔型需要对轴进行过盈配合，通过加热轴承或使用液压压力机来实现。

锥孔（K型）配合适配套筒可简化此过程：旋紧锁紧螺母直至达到规定的轴向位移量，套筒随之沿锥面推进形成过盈配合。

对于较小孔径——通常150毫米以下——可使用标准扳手和百分表完成。

超过该尺寸，液压螺母是更实用的工具；孔径超过约200毫米时，轴向位移量的测量至关重要，以避免安装过松或过紧。

在单价方面：相同孔径下，圆柱滚子轴承通常比调心滚子轴承便宜——差幅因制造商、系列和采购量而异，但在标准目录规格中存在明显的价格差异。

从系统层面看，这一差距可能缩小甚至逆转——如果调心滚子轴承能省去精密镗孔轴承座或第二套独立推力轴承，总安装成本反而可能更低。





各类轴承的适用场合：应用指南

以下章节涵盖每种轴承类型明显占优的常见场合。

如需深入了解调心滚子轴承的具体应用，请参阅调心滚子轴承用于哪些场合？



何时选择调心滚子轴承





长轴或挠性轴的重型设备

这是调心滚子轴承出现在规格书中最常见的原因。

长轴在重载下会产生挠曲——挠曲导致每个支承点处的轴承偏斜。

一根三米长的轴在500千牛径向载荷下，跨中挠曲量就足以在轴承座处产生零点几度的角度误差。

皮带输送机驱动轴、斗式提升机头部轴以及造纸机压辊轴都是典型案例。

调心滚子轴承能吸收这种挠曲，而不向系统增加内部应力。

圆柱滚子轴承在相同位置几周内就会出现边缘载荷。

这也使调心滚子轴承成为现场装配设备的天然之选——偏远矿山、海上平台、地下安装等场合——在这些地方实现圆柱轴承所要求的精确对中根本不切实际。



冲击与振动环境

矿山破碎机、振动筛和道路施工设备施加的冲击载荷瞬间可达名义额定载荷的3至5倍。

球面轴承的桶形滚子能更均匀地将这些冲击分布在接触面上。

这也是振动筛制造商几乎无一例外地选用调心滚子轴承的原因——圆柱设计根本无法提供这种冲击耐受能力。



径向与轴向联合载荷

当轴既承受推力又承受径向力时，一套调心滚子轴承可同时处理两者。结构更简单，潜在故障点更少。



风力发电机

大孔径调心滚子轴承——兆瓦级机组通常孔径超过500毫米——主导着主轴位置。

随风速和风向变化而持续变化的载荷方向，使自动调心成为不可或缺的特性。

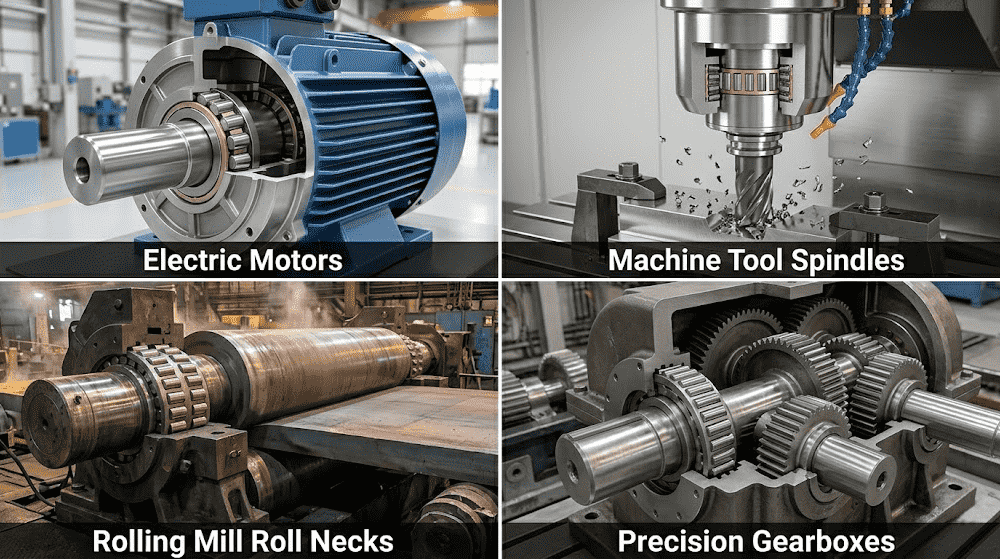

何时选择圆柱滚子轴承





高速电动机

工业电机的标准配置——驱动端采用圆柱滚子轴承（NU或NUP型），非驱动端采用深沟球轴承——已在数百万台机器上得到验证。

圆柱轴承承受皮带或联轴器产生的径向载荷，球轴承承受残余的轴向载荷。

经济实用，维护简便。



机床主轴

这是圆柱滚子轴承不可替代的场合。

机床需要最大的刚性和最小的内部弹性变形。

P4和P2精度等级的轴承在重切削力下保持几何形状——这种刚性直接转化为工件的尺寸精度。

没有任何球面轴承能提供相同的刚性，主轴轴承的任何弹性变形都会反映在加工件上。



轧机辊颈

四列圆柱滚子轴承（FC和FCD型）用于支承辊位置，是没有替代方案的选择。

热连轧机支承辊的载荷通常超过20,000千牛。

四列设计在紧凑的轴向空间内提供了巨大的径向承载能力，恰好适应辊颈的几何尺寸。



直齿轮箱及精密轴系

直齿轮主要产生径向载荷。

在轴对中状态可控且维持良好的情况下，圆柱滚子轴承的径向承载性能和转速能力均优于球面轴承——其可分离设计也使计划维护期间的换轴承操作更加迅速。





最常见的选型错误



错误一：在存在偏斜的场合使用圆柱轴承

工程师往往低估载荷下的轴挠曲量，或接受公差超出规定的轴承座。

结果是边缘载荷、表面剥落，以及远未达到计算寿命的早期失效。



---

实用原则：

如果在任何运行工况下——包括峰值载荷、热状态或随时间推移的磨损——角度偏差可能超过0.04°，则圆柱滚子轴承不适合该位置。

---



错误二：超过参考转速运行球面轴承

调心滚子轴承存在热速度上限。

参考转速是在标准测试条件下稳态运行温度趋于稳定的转速；极限转速是绝对上限。

在服务中超过参考转速，意味着润滑剂的降解速度快于其保护接触面的能力。

随之而来的是划伤——而且这不是一个渐进的过程。

请在目录中核实两个值，并确认您的应用转速舒适地低于参考转速，而不仅仅是低于极限转速。



错误三：选择圆柱轴承型号时忽略轴向载荷

标准NU型和N型轴承完全不能承受轴向载荷。

斜齿轮、锥齿轮、蜗轮传动和螺旋传动机构都会产生推力。

如果轴承型号无法承受所存在的轴向载荷，滚子会对不设计承受该接触的挡边施力——轴承随即迅速失效。

选定型号之前务必确认载荷类型。



错误四：在精密机械上选用球面轴承

实现自动调心的内部适应能力，同时意味着轴承具有一定的弹性变形——弹性变形降低了系统刚性。

对于主轴或其他刚性直接影响产品质量的精密应用场合，应使用适当精度等级的圆柱滚子轴承。

精确安装和对中所付出的额外努力，会在加工精度和尺寸一致性上得到回报。

如果您同时在评估圆锥滚子轴承，请参阅圆锥滚子轴承与调心滚子轴承对比进行直接比较。





润滑：两种轴承的不同需求



圆柱滚子轴承

脂润滑适用于中等转速和温度。

在较高转速下，速度参数ndm——转速乘以轴承平均直径，单位为mm·r/min——是一个有用的参考指标。

当ndm超过约500,000时，循环油润滑或油雾润滑是更好的选择。

在持续高速工况下，油的散热效果优于脂，这在电机和高速主轴应用中尤为重要。

由于圆柱滚子轴承在相同转速下产生的内部摩擦比球面轴承少，运行温度更低，补脂间隔通常也更长。



调心滚子轴承

对润滑质量比圆柱轴承更敏感。

桶形滚子与导向圈之间的滑动接触产生热量，而圆柱轴承不会产生这种热量。

两个实际后果：润滑量和粘度的重要性更高，相同转速下补脂间隔通常更短。

对于重载应用场合，值得选用含极压（EP）添加剂的润滑脂。

运行温度超过70°C时，请核实润滑脂基础油在实际运行温度下的粘度是否仍满足最低油膜厚度要求——在40°C下性能良好的润滑脂，在90°C下可能过于稀薄。

密封型调心滚子轴承（后缀2CS或同等规格）终身预润滑，无需补脂。

在粉尘、潮湿或化学腐蚀性环境中，这类轴承往往是最具成本效益的解决方案：无需人工补脂，无污染物侵入，使用寿命更长。





轴承使用寿命：实用说明

选定正确的轴承类型后，下一步是确认其寿命是否足够。

调心滚子轴承和圆柱滚子轴承都采用ISO 281标准进行额定寿命计算。

滚子轴承的关键公式为：

L₁₀ = (C / P)^(10/3)

其中，L₁₀为基本额定寿命（百万转）——即90%的同型号轴承群体仍在运转时对应的寿命；C为目录中的动载荷额定值；P为您应用中的当量动载荷。

实践中有两点值得牢记：

• 第一，调心滚子轴承和圆柱滚子轴承均使用10/3指数——立方指数（³）仅适用于球轴承。

• 第二，正确计算P需要针对您具体轴承和载荷比的正确X和Y系数。

这些系数在不同类型的轴承之间，以及同类型的不同系列之间均有差异。

制造商目录是唯一可靠的来源——切勿将某型号的Y系数套用到其他轴承型号上。





快速决策清单

选择调心滚子轴承的情况：

• 任何运行工况下轴的偏斜可能超过0.04°
• 载荷同时包含径向和轴向分量
• 冲击载荷、强烈振动或撞击是工作循环的一部分
• 运行转速在轴承参考转速以内——选型前务必核实
• 现场安装且精密工具有限
• 单套轴承处理多方向载荷可简化结构

选择圆柱滚子轴承的情况：

• 轴与轴承座的对中可精确控制且在服务中维持良好
• 主要载荷为径向，轴向分量极小或没有
• 需要高转速——电机、主轴、高速风机
• 需要最大径向刚性和几何精度——机床
• 频繁拆装是维护工作的常规内容
• 在对中良好、受控的系统中降低轴承单价是优先考量





常见问题解答



如何判断我的应用是否存在偏斜风险？

从轴的跨距和载荷入手。重载下的长轴会产生挠曲——跨距越长、载荷越大，挠曲越大，轴承座处的角度误差也越大。

粗略判断：如果在显著载荷下，轴在支承之间的跨度超过其直径的10至15倍，仅轴挠曲这一项就足以证明选用调心滚子轴承的必要性。

除轴挠曲外，还应考虑轴承座：铸造壳体、焊接结构和现场装配的结构，都会引入精密加工轴承座在受控环境中不会出现的孔位对中误差。

如果上述任何一种情况存在，偏斜风险就是真实的，圆柱滚子轴承就是隐患。



圆柱滚子轴承能替代调心滚子轴承吗？

一般情况下不能，除非对周边系统进行工程改造。

首先需要消除偏斜根源——对轴承座进行精密镗孔、增设中间轴支承或重新设计轴的布局。

在大多数改造情况下，工程投入和成本超过了改用低价轴承所节省的费用。



哪种轴承承载能力更强？

对于相同孔径的纯径向载荷，圆柱滚子轴承通常具有更高的动态径向额定载荷。

真正的线接触最大化了可用接触面积。

对于径向与轴向的联合载荷，调心滚子轴承明显更优——标准圆柱型根本不能承受轴向载荷。



调心滚子轴承需要更多维护吗？

不一定。密封型调心滚子轴承在许多应用场合终身无需维护。

高速服务中的开放型圆柱滚子轴承，反而需要对油膜质量和系统清洁度进行细心管理。

维护负担更多取决于应用工况，而非轴承类型本身。



哪种轴承更适合输送系统？

调心滚子轴承是输送机驱动端和托辊位置的标准选择，原因与应用部分阐述的一致：长轴、重载和现场装配都会引入圆柱轴承无法承受的偏斜。



关节轴承与调心滚子轴承有什么区别？

两者是完全不同类型的轴承。

关节轴承通过凸面内圈与凹面外圈之间的滑动接触工作——没有滚动体。

它适用于摆动运动或低速旋转，常见于杆端关节、液压缸销轴和联动机构铰接点。

调心滚子轴承使用滚动体（桶形滚子），专为承受高径向和轴向载荷下的连续旋转而设计。



CARB环面滚子轴承怎么样？

CARB轴承——由SKF开发——在两种轴承类型之间占据特定细分市场：像调心滚子轴承一样自动调心，同时像圆柱非定位轴承一样允许轴向位移。

它专为双轴承轴系中的非定位（浮动）位置而设计，尤其适用于造纸机、大型工业风机和干燥辊。

这是一种有相应溢价的专用产品，但当非定位位置同时存在偏斜和显著轴向热位移时，值得考虑。





结论

选对轴承，它会在几年内默默运转，无声无息。选错轴承，您将在达到额定寿命之前很久就不得不回到那台机器跟前。

决策归结为两个问题：

是否存在偏斜风险？

如果是——或者如果不确定——就选调心滚子轴承。哪怕轻微的轴挠曲或轴承座误差，都会大幅缩短圆柱轴承的使用寿命。

转速或精度是首要需求吗？

如果是，就选适合您载荷类型的型号的圆柱滚子轴承，并投入精确对中所需的努力。

两种轴承类型之间的单价差异相对较小。一次计划外停机的代价则远非如此。
