Comprensión de la carga axial de los rodamientos

Comprender la carga axial de los rodamientos, al igual que comprender los diferentes tipos de carga de los rodamientos, es crucial para garantizar el correcto funcionamiento y la longevidad de los sistemas mecánicos que utilizan rodamientos.

Este artículo profundiza en las complejidades de la carga axial de los rodamientos, su impacto en el rendimiento del sistema y las mejores prácticas para su gestión.

¿Qué es la carga axial?

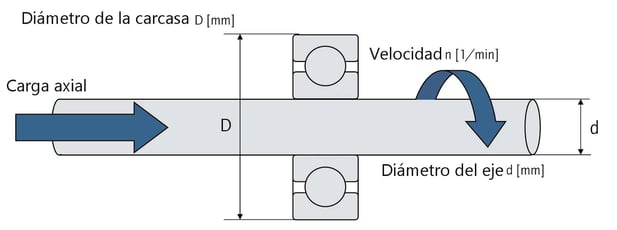

La carga axial del rodamiento es una fuerza aplicada paralelamente al eje de un rodamiento o componente mecánico.

Desempeña un papel crucial en el funcionamiento general del sistema en el que se utiliza el rodamiento, ya que afecta directamente a su rendimiento y eficiencia.

La dirección de la carga axial determina cómo distribuye el rodamiento esta fuerza y, por tanto, la reacción subsiguiente dentro del sistema.

Tanto si la carga axial se dirige hacia el centro como si se aleja de él, influirá significativamente en la reacción del rodamiento y, potencialmente, en su patrón de desgaste.

Una mala gestión de estas cargas puede provocar una serie de efectos adversos, como la aceleración del desgaste, la disminución de la eficiencia e incluso el fallo del sistema.

Por lo tanto, comprender la carga axial y su correcta gestión es fundamental para las aplicaciones de rodamientos.

Factores que afectan a la carga axial del rodamiento

Los factores externos afectan en gran medida a la carga axial de un rodamiento, entre los que se incluyen:

• Fuerzas aplicadas: La gravedad y las fuerzas operativas derivadas del uso de la maquinaria afectan a la carga axial.
• Condiciones de funcionamiento: Los entornos con temperaturas extremas, altas velocidades o contaminantes aumentan la carga axial.
• Vibraciones y choques: Las condiciones de alto impacto, frecuentes en industrias como la construcción o la minería, aumentan la carga axial.
• Desalineación: Las irregularidades del sistema aportan cargas axiales adicionales.
• Dirección y magnitud de la carga: La carga axial del rodamiento está directamente relacionada con la dirección y el tamaño de la carga del sistema.

Los factores internos que influyen en la capacidad de carga axial de un rodamiento incluyen:

• Diseño y geometría: La forma, el tamaño y la configuración de los elementos rodantes del rodamiento pueden afectar en gran medida a su capacidad de soportar cargas axiales.
• Propiedades del material: La calidad del material del rodamiento afecta a su capacidad de carga y a su vida útil. Por ejemplo, los rodamientos de bolas cerámicas ofrecen una gran dureza, baja densidad y una excelente resistencia al desgaste, lo que puede mejorar el rendimiento en aplicaciones específicas.
• Lubricación: Una lubricación adecuada reduce la fricción, lo que permite al rodamiento soportar mayores cargas. El tipo y la calidad del lubricante son factores importantes.
• Capacidad de carga: Las capacidades de carga estática y dinámica especificadas de un rodamiento determinan las cargas máximas que puede soportar sin sufrir daños.
• Temperatura: Las altas temperaturas de funcionamiento pueden alterar los lubricantes y el propio material del rodamiento, afectando a su capacidad de carga.

Cálculo y determinación de la carga axial

El cálculo y la determinación de la carga axial en un rodamiento implican una serie de pasos cuidadosos que garantizan resultados precisos.

He aquí una guía paso a paso:

• Principios básicos del cálculo de la carga axial: En esencia, la carga axial es la fuerza administrada en la dirección paralela al eje del rodamiento. El cálculo de esta carga considera todas las fuerzas que actúan a lo largo de este eje.
• Reconocer las fuerzas aplicadas: Identifique las fuerzas que actúan sobre el sistema de rodamientos a partir del peso de los componentes, las fuerzas operativas y cualquier factor externo.
• Analizar la distribución de la carga: Comprender cómo se divide la carga entre los rodamientos en función del diseño del sistema y de las fuerzas implicadas.
• Determinar la dirección de la carga: Determinar la dirección de las cargas axiales, ya que actúan paralelas al eje del rodamiento.
• Calcular la carga: Utilice el principio de equilibrio (∑F = 0) para calcular la carga axial neta sumando las fuerzas paralelas al eje del rodamiento.

Si la carga axial es generada por una fuerza conocida que actúa en la dirección paralela al eje del rodamiento, la carga axial será igual a esa fuerza.

Si la fuerza no es paralela al eje del rodamiento, la carga axial suele ser la componente del vector de fuerza que se encuentra a lo largo del eje del rodamiento.

Puede calcularse mediante trigonometría si se conoce el ángulo entre el vector de fuerza y el eje del rodamiento.

En sistemas más complejos, sobre todo en los que intervienen varios rodamientos y/o fuerzas en diferentes direcciones, la carga axial sobre cada rodamiento se calcula normalmente utilizando principios de estática y dinámica, que implican establecer y resolver sistemas de ecuaciones basados en condiciones de equilibrio de fuerzas y momentos.

En muchos casos prácticos, los ingenieros utilizan herramientas de software, como los programas de análisis de elementos finitos (FEA), para calcular la carga axial sobre un rodamiento, especialmente en sistemas complejos en los que deben tenerse en cuenta simultáneamente múltiples fuerzas, momentos y deformaciones, como los que se encuentran en las turbinas eólicas o en la maquinaria industrial.

Gestión y control de la carga axial de los rodamientos

Gestionar y controlar eficazmente la carga axial de los rodamientos implica varios pasos cruciales:

• Selección adecuada de los rodamientos: Elija los rodamientos en función de los requisitos de carga axial. Opciones como los rodamientos de rodillos cónicos, los rodamientos de bolas de contacto angular y los rodamientos axiales de bolas están diseñados para soportar cargas axiales significativas.
• Adecuación de las capacidades de carga: Asegúrese de que las capacidades de carga estática y dinámica del rodamiento coinciden con las demandas de la aplicación.
• Técnicas de precarga: Aplique una carga inicial para aumentar la rigidez del conjunto y controlar el desplazamiento. Las técnicas de precarga incluyen presión constante y posición constante.
• Uso de tipos de rodamientos específicos: Utilice rodamientos axiales y rodamientos de contacto angular para gestionar las cargas axiales, ya que gestionan y controlan eficazmente las cargas axiales en aplicaciones específicas.
• Montaje y ajustes: Un montaje adecuado y ajustes regulares son clave para una distribución óptima de la carga, especialmente en sistemas sujetos a cargas o condiciones de funcionamiento variables.
• Reducción de las cargas axiales: Utilice varios rodamientos o diseñe el sistema para una carga distribuida a fin de mitigar la carga axial.

Efectos de una gestión inadecuada de la carga axial

Las repercusiones de unas cargas axiales excesivas o insuficientes pueden mermar gravemente el rendimiento de un rodamiento.

La sobrecarga puede provocar fatiga, fallos prematuros, aumento de la fricción y calor excesivo.

Por el contrario, una carga insuficiente puede comprometer el rendimiento y la capacidad de carga del rodamiento, provocando inestabilidad y un movimiento axial excesivo.

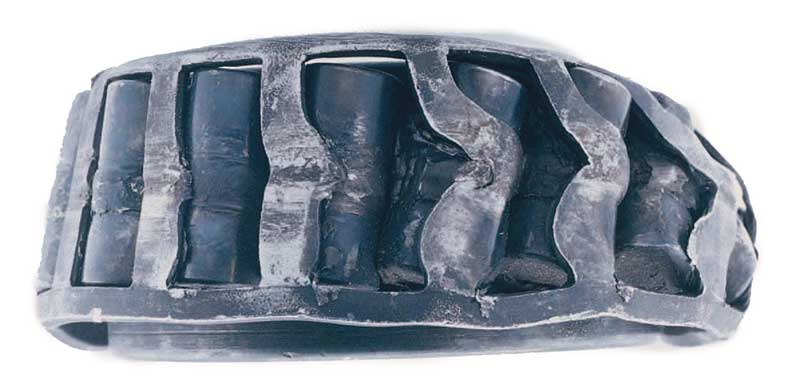

Fallo del rodamiento por sobrecarga

Buenas prácticas para gestionar la carga axial de los rodamientos

La supervisión y el mantenimiento periódicos de los sistemas de rodamientos es una práctica clave para gestionar las cargas axiales.

El cumplimiento de las directrices del fabricante relativas a las capacidades y límites de carga es vital.

Además, deben tenerse en cuenta los factores ambientales que pueden afectar a la carga axial, como las variaciones de temperatura, los contaminantes y las condiciones de lubricación.

Conclusión

Comprender y gestionar eficazmente las cargas axiales de los rodamientos es fundamental para garantizar el rendimiento óptimo y la longevidad de las aplicaciones de rodamientos.

En LILY Bearing, nos comprometemos a proporcionar conocimientos profundos, productos de alta calidad y un servicio de atención al cliente de primer nivel para ayudar a nuestros clientes a navegar por este importante aspecto de la gestión de rodamientos.

Nuestra dedicación a la excelencia garantiza que, con nosotros, sus rodamientos estarán siempre en buenas manos.
