Rodamientos de rodillos esféricos en las cajas de engranajes de los aerogeneradores: retos y soluciones

Introducción: Por qué los rodamientos hacen o deshacen un aerogenerador

La energía eólica se ha convertido en una de las fuentes de energía renovable de más rápido crecimiento en el mundo, con una capacidad instalada global que supera los 1.000 GW. Pero detrás de cada megavatio de energía limpia que se inyecta en la red hay un complejo sistema mecánico en el que el fallo de un solo componente puede costar cientos de miles de dólares en tiempo de inactividad, reparaciones y pérdida de ingresos.

Los rodamientos oscilantes de rodillos (SRB) se encuentran entre los componentes más críticos del tren de transmisión de un aerogenerador. Situados en el interior de la multiplicadora - el corazón mecánico de la turbina - estos rodamientos deben soportar décadas de funcionamiento bajo cargas extremas y en constante cambio, todo ello mientras giran a gran velocidad en lugares remotos y de difícil acceso.

Este artículo proporciona un análisis de ingeniería exhaustivo de los retos a los que se enfrentan los rodamientos de rodillos a rótula en las multiplicadoras de los aerogeneradores y las soluciones que los ingenieros modernos y los fabricantes de rodamientos han desarrollado para superarlos.

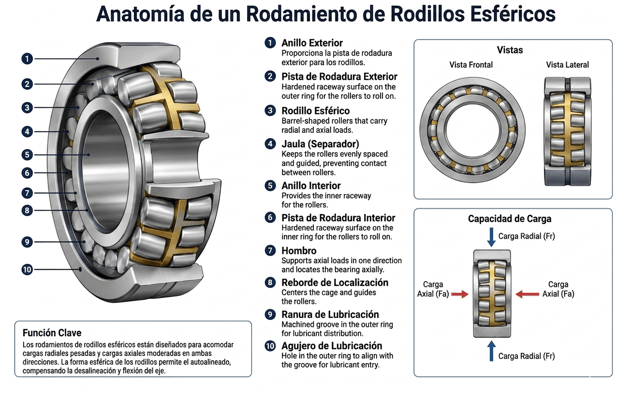

Anatomía de un rodamiento de rodillos a rótula

Antes de sumergirse en las aplicaciones de las turbinas eólicas, merece la pena entender qué hace que un rodamiento oscilante de rodillos sea único. A diferencia de los rodamientos rígidos a bolas o los rodamientos de rodillos cilíndricos, los SRB presentan una geometría específica que les permite adaptarse a la desalineación angular al tiempo que soportan cargas radiales y axiales simultáneamente.

Componentes estructurales clave

💡 Ventaja clave: La pista de rodadura exterior esférica permite que el rodamiento tolere flexiones del eje y desalineaciones del alojamiento de hasta ±2,5°, una característica crítica en cajas de engranajes de aerogeneradores en las que la flexión estructural bajo cargas variables es inevitable.

El papel de las SRB en las multiplicadoras de los aerogeneradores

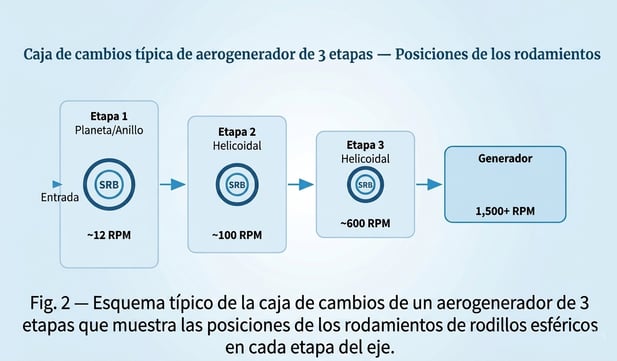

La moderna multiplicadora de un aerogenerador multimegavatio es una maravilla de la ingeniería mecánica. Toma la rotación lenta del eje del rotor (normalmente 5-15 RPM) y la amplifica a 1.500-1.800 RPM para el generador - una relación de transmisión de 100:1 o más. Los rodamientos de rodillos a rótula se utilizan en múltiples etapas de este sistema.

En una caja de cambios típica de 3 etapas, los SRB se utilizan predominantemente en la primera y segunda etapas planetarias, donde las cargas radiales y combinadas son mayores. A medida que aumentan las velocidades hacia el generador, a veces se sustituyen por rodamientos de rodillos cilíndricos o rodamientos de rodillos cónicos, pero los SRB siguen siendo dominantes cuando la tolerancia a la desalineación es esencial.

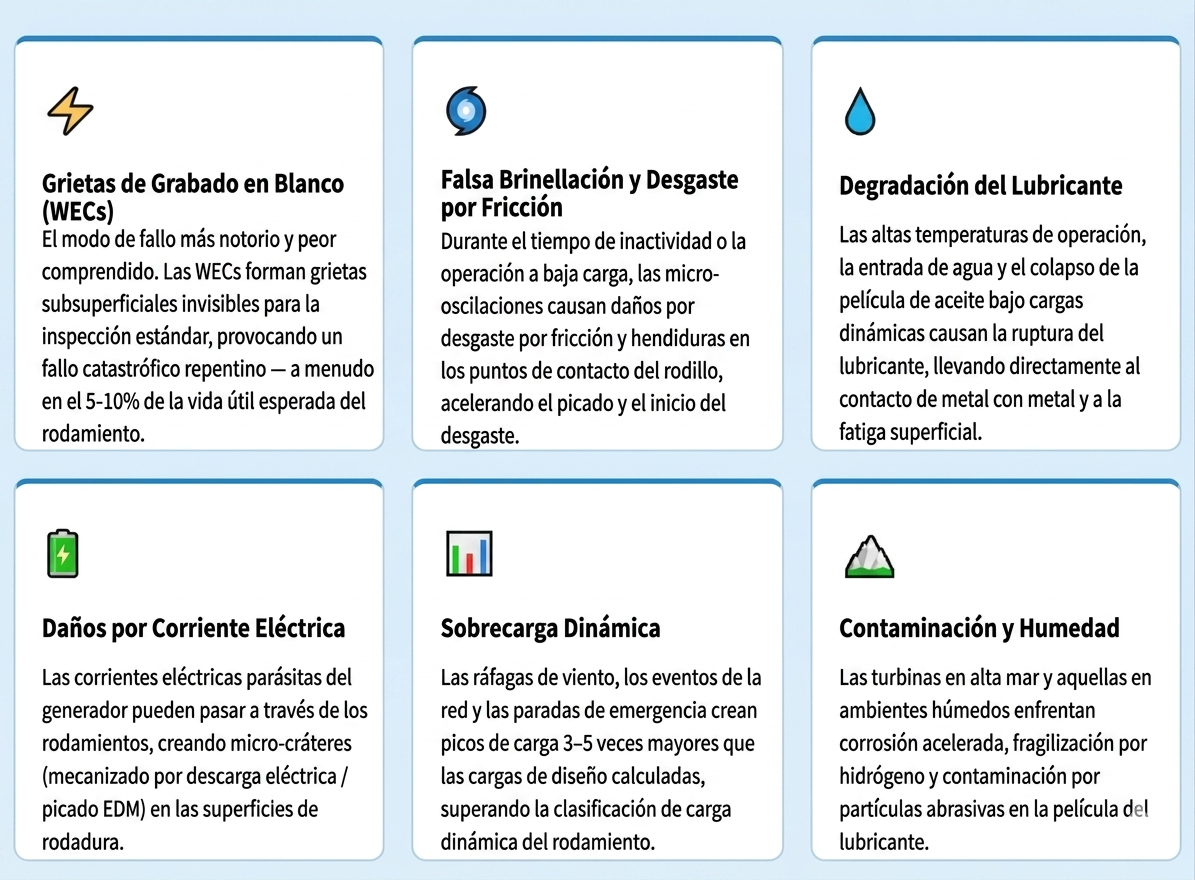

Principales retos de ingeniería

Los aerogeneradores operan en algunos de los entornos mecánicos más duros imaginables. A diferencia de la maquinaria industrial que funciona a velocidades y cargas constantes, los aerogeneradores cambian constantemente sus condiciones de funcionamiento, lo que crea un conjunto de retos excepcionalmente exigentes para sus sistemas de rodamientos.

Matriz de gravedad de los retos

Soluciones y tecnologías probadas

La industria de los rodamientos ha respondido a los exigentes requisitos del sector de la energía eólica con una serie de innovaciones que abarcan la ciencia de los materiales, la ingeniería de superficies, la química de la lubricación y las tecnologías de monitorización digital.

Aceros y tratamientos superficiales avanzados

El acero 100Cr6 endurecido tradicional sigue siendo la base, pero los principales fabricantes ofrecen ahora grados de acero carbonitrurado que mejoran significativamente la resistencia a los WEC. La capa endurecida por cementación absorbe la tensión subsuperficial de forma diferente, inhibiendo la nucleación de grietas.

Lubricación de nueva generación

El lubricante es la primera línea de defensa del rodamiento. Los avances en la formulación de grasas y aceites han ampliado drásticamente los intervalos de servicio y mejorado el rendimiento bajo las cargas cíclicas características de los aerogeneradores.

Soluciones de aislamiento eléctrico

Para evitar las picaduras de EDM causadas por corrientes parásitas, los ingenieros han desarrollado múltiples estrategias. Los rodamientos híbridos de cerámica (Si₃N₄) proporcionan un aislamiento eléctrico inherente. Alternativamente, los anillos exteriores recubiertos de óxido de aluminio o circonio (rodamientos aislados) rompen el circuito eléctrico manteniendo la geometría convencional de los contactos de acero.

🔌 Mejor práctica: Conecte siempre a tierra el eje del generador a través de un anillo de puesta a tierra del eje dedicado. Combínelo con al menos un rodamiento aislado por posición de eje para eliminar tanto las vías de corriente axial como las corrientes de bucle en la transmisión.

Monitorización de estado y mantenimiento predictivo

Quizá el avance más transformador en la gestión de rodamientos de aerogeneradores sea el paso del mantenimiento basado en el tiempo al mantenimiento predictivo y basado en la condición (PdM). Los sensores avanzados pueden detectar fallos en los rodamientos semanas o meses antes de que se produzca una avería catastrófica.

Comparación: SRB frente a otros tipos de rodamientos en multiplicadoras de aerogeneradores

Aunque los rodamientos oscilantes de rodillos dominan las aplicaciones de las multiplicadoras de los aerogeneradores, a veces los ingenieros deben elegir entre tecnologías competidoras. He aquí la comparación entre los principales contendientes:

⚙️ Visión de ingeniería: Los diseños de reductores más robustos combinan un SRB de posición fija (que soporta cargas radiales y axiales) con un rodamiento flotante CARB o CRB. De este modo, se tiene en cuenta la dilatación térmica del eje y se garantiza una posición axial precisa en el extremo fijo.

Buenas prácticas de mantenimiento para las SRB de aerogeneradores

Incluso el mejor rodamiento fallará prematuramente sin un mantenimiento adecuado. Las turbinas eólicas presentan retos de mantenimiento únicos: a menudo están situadas en lugares remotos o en alta mar, y el coste de acceso puede rivalizar con el coste de las propias piezas. Esto hace que el ROI del mantenimiento preventivo sea excepcionalmente alto.

Tendencias futuras en la tecnología de rodamientos para aerogeneradores

A medida que las potencias de las turbinas superan los 15 MW en las plataformas marinas y que el sector se esfuerza por ampliar la vida útil a 25-30 años, la tecnología de los rodamientos debe seguir evolucionando. Varias tendencias clave están configurando el futuro de los rodamientos oscilantes de rodillos en las aplicaciones eólicas.

Preguntas más frecuentes (FAQ)
