Guías lineales frente a casquillos lineales frente a guías de cola de milano

Introducción: Por qué es importante la elección del movimiento lineal

Todas las máquinas que se mueven en línea recta dependen de un sistema de movimiento lineal: desde la etapa de inspección de semiconductores más delicada hasta la fresadora de pórtico más pesada que corta planchas de acero gruesas.

Las tres tecnologías dominantes que encontrará son las guías de perfil lineal, los casquillos lineales sobre ejes redondos y las guías de cola de milano. A primera vista, las tres realizan la misma función: limitar el movimiento a un solo eje. Pero su mecánica subyacente, sus prestaciones y sus aplicaciones ideales son muy diferentes.

Si elige el sistema equivocado, lo pagará: desgaste prematuro, rigidez inadecuada, precisión deficiente, costes de ingeniería excesivos o todo lo anterior. Esta guía aclara las diferencias con una comparación rigurosa y centrada en la aplicación para que pueda especificar con confianza.

Resumen rápido de cada sistema

Guías lineales (guías de perfil)

Las guías lineales de carril de perfil, a veces denominadas guías de movimiento lineal o guías LM, utilizan carriles de acero templado con rectificado de precisión combinados con carros de recirculación de bolas o de rodillos. El carro contiene varias filas de elementos rodantes que circulan en un bucle cerrado, distribuyendo la carga por toda la zona de contacto.

Cómo funcionan

Los elementos de bolas o rodillos entran en contacto con las pistas de rodadura de los raíles en ángulos diseñados con precisión (normalmente un ángulo de contacto de 45° para las guías de bolas), lo que permite al carro soportar cargas en las cuatro direcciones: radial, radial inversa y ambas direcciones laterales, además de momentos de cabeceo, balanceo y guiñada. Esta capacidad de carga cuádruple es lo que hace que las guías de perfil sean tan versátiles.

Variantes clave

Pros y contras - Guías lineales

Casquillos Lineales (Guías de Eje Redondo)

Los casquillos lineales combinan un eje cilíndrico endurecido con un alojamiento que contiene bolas recirculantes (en los casquillos de bolas) o un revestimiento liso de baja fricción (en los casquillos lisos). El eje actúa como elemento estructural y como carril, lo que hace que el sistema sea excepcionalmente compacto y de bajo coste de integración.

Cómo funcionan

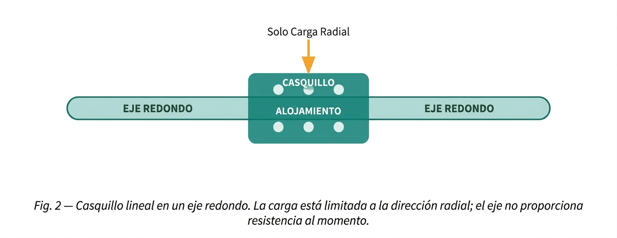

La limitación fundamental de los casquillos de eje redondo es la geometría: un cilindro apoyado sobre otro cilindro sólo proporciona soporte de carga radial. Las cargas de momento, las fuerzas laterales y las cargas fuera de eje deben gestionarse utilizando dos ejes paralelos con dos casquillos cada uno, lo que añade coste y complejidad de alineación.

Ventajas e inconvenientes - Casquillos lineales

Guías de cola de milano

La guía de cola de milano es probablemente la tecnología de movimiento lineal de precisión más antigua que todavía se utiliza. Un perfil de cola de milano macho se desliza dentro de un canal de cola de milano hembra; unas cuñas ajustables (finas tiras cónicas) absorben el desgaste y permiten ajustar con precisión la precarga. Tradicionalmente mecanizadas en hierro fundido o acero endurecido, las versiones modernas incluyen aleaciones de aluminio e incluso variantes de polímero compuesto.

Cómo funcionan

La principal ventaja de las guías de cola de milano es el contacto en toda la superficie. A diferencia de las guías de elementos rodantes, que transfieren la carga a través de pequeñas elipses de contacto, las guías de cola de milano distribuyen la carga por toda la superficie de contacto. Esto confiere a las guías de cola de milano una rigidez y unas características de amortiguación de vibraciones extraordinarias, razón por la que dominaron las máquinas herramienta de precisión durante 150 años y aún hoy se eligen para tornos manuales, fresadoras y bancos ópticos.

Ventajas y desventajas de las guías de cola de milano

Tabla comparativa Head-to-Head

La tabla siguiente clasifica cada sistema en función de los criterios técnicos más importantes. Utilícela como filtro de referencia rápida antes de entrar en las especificaciones detalladas.

Rendimiento en profundidad

Capacidad de carga y cálculo de la vida útil

Los fabricantes de guías lineales publican las capacidades de carga dinámica (C) en kN y estática (C₀). La vida útil (L) se calcula utilizando la ecuación estándar de vida útil de los elementos rodantes:

Los casquillos de eje redondo utilizan una fórmula similar, pero la deflexión del eje a menudo limita la vida práctica más severamente que la fatiga del rodamiento. Para luces superiores a 400-600 mm, la flecha del eje bajo carga se convierte en la restricción de diseño dominante, no la capacidad nominal del casquillo.

Las guías de cola de milano no tienen una fórmula convencional de vida a fatiga porque se desgastan más que se fatigan. En su lugar, la vida útil se rige por la dureza de la superficie, el espesor de la película lubricante y la presión de contacto. Una cola de milano de acero templado en buen estado puede durar más que toda una línea de producción.

Velocidad y aceleración

Exactitud y precisión

Las guías de perfil lineal están disponibles en grados de precisión desde Normal (N) hasta Ultra Precisión (UP), con tolerancias de paralelismo de funcionamiento tan ajustadas como 2-5 μm/m en el grado UP. Esto las convierte en la elección estándar para la manipulación de obleas de semiconductores, equipos de metrología y máquinas de corte por láser.

Los sistemas de eje redondo son inherentemente menos precisos porque el propio eje se desvía, el casquillo tiene juego radial y las configuraciones de dos ejes añaden error de alineación. Los errores de posición son de 0,05-0,3 mm en aplicaciones típicas de trabajo ligero.

Las guías de cola de milano alcanzan una precisión moderada cuando están rectificadas y raspadas a mano, pero la fricción stick-slip y el crecimiento térmico de las grandes piezas de fundición de hierro limitan la precisión alcanzable en la práctica sin lubricación hidrostática.

Fricción y comportamiento térmico

Las guías de elementos rodantes (tanto de raíl perfilado como de casquillo de bolas) tienen coeficientes de fricción iniciales de 0,002-0,004, lo que las hace ideales para el posicionamiento servoaccionado. Las guías de cola de milano con lubricación por aceite suelen presentar coeficientes de fricción de 0,05-0,15 - 10-40× superiores. Esto tiene implicaciones importantes para el tamaño del motor, la generación térmica y la estabilidad de posicionamiento en bucle cerrado.

¿Cuál elegir?

Utilice la siguiente guía de decisión para adecuar los requisitos de su aplicación al sistema adecuado. No se trata de reglas rígidas -existen soluciones híbridas y casos especiales-, pero cubren la gran mayoría de los escenarios del mundo real.

Soluciones híbridas a tener en cuenta

🔀Rodillo + cola de milano (Turcite®): Las máquinas herramienta CNC modernas suelen combinar vías de cola de milano de acero endurecido revestidas con polímero Turcite para reducir el stick-slip, combinando la amortiguación de las colas de milano con una fricción mucho menor.

Carril de perfil 🔀 + carro de polímero: En entornos de salas limpias o de grado alimentario, los sistemas de raíles en miniatura con cuerpo de plástico ofrecen resistencia a la corrosión conforme a la FDA, al tiempo que conservan la mayor parte de la precisión posicional de las guías de acero.

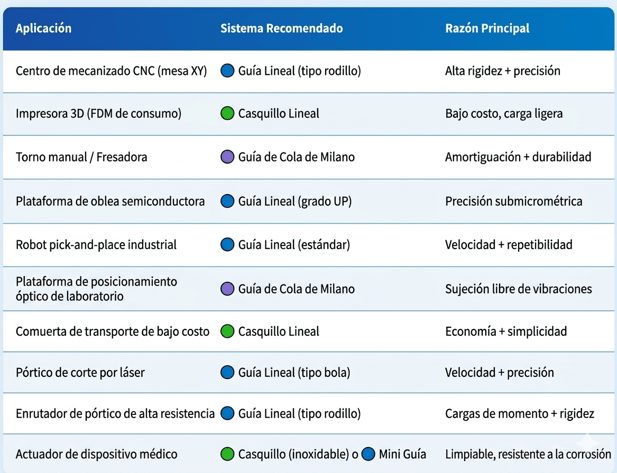

Aplicación de referencia rápida

Conclusiones y puntos clave

Tras desglosar la mecánica, los datos de rendimiento y los perfiles de aplicación, el panorama queda claro:

• Las guías lineales de perfil son la referencia de la automatización de precisión moderna: el mayor rendimiento, la mayor versatilidad y la elección correcta siempre que la precisión, la velocidad o las cargas multidireccionales importen más que el presupuesto.

• Los casquillos lineales sobre ejes redondos son el rey de la relación coste-rendimiento para aplicaciones ligeras, sencillas y de menor precisión. Fáciles de conseguir, fáciles de sustituir y difíciles de superar por su precio.

• Las guías de cola de milano son el caballo de batalla olvidado del mecanizado pesado: insustituibles cuando la amortiguación de vibraciones, la rigidez extrema y una vida útil muy larga superan la necesidad de velocidad.

Lo mejor es empezar siempre por los requisitos críticos de la aplicación (precisión, dirección de la carga, velocidad, entorno, presupuesto) y dejar que sean éstos los que determinen la selección, en lugar de optar por lo que se conoce o lo más barato.
