He pasado el tiempo suficiente en plantas de producción para saber que, cuando una transmisión de cadena falla, todo se detiene.
Y créame, explicarle a la gerencia por qué la producción está parada por culpa de un sprocket de 50 dólares es algo que cansa muy rápido.
Así que hablemos de cadenas y sprockets industriales; pero no la versión de los libros de texto, sino lo que realmente importa cuando uno lidia con estos sistemas en el día a día.

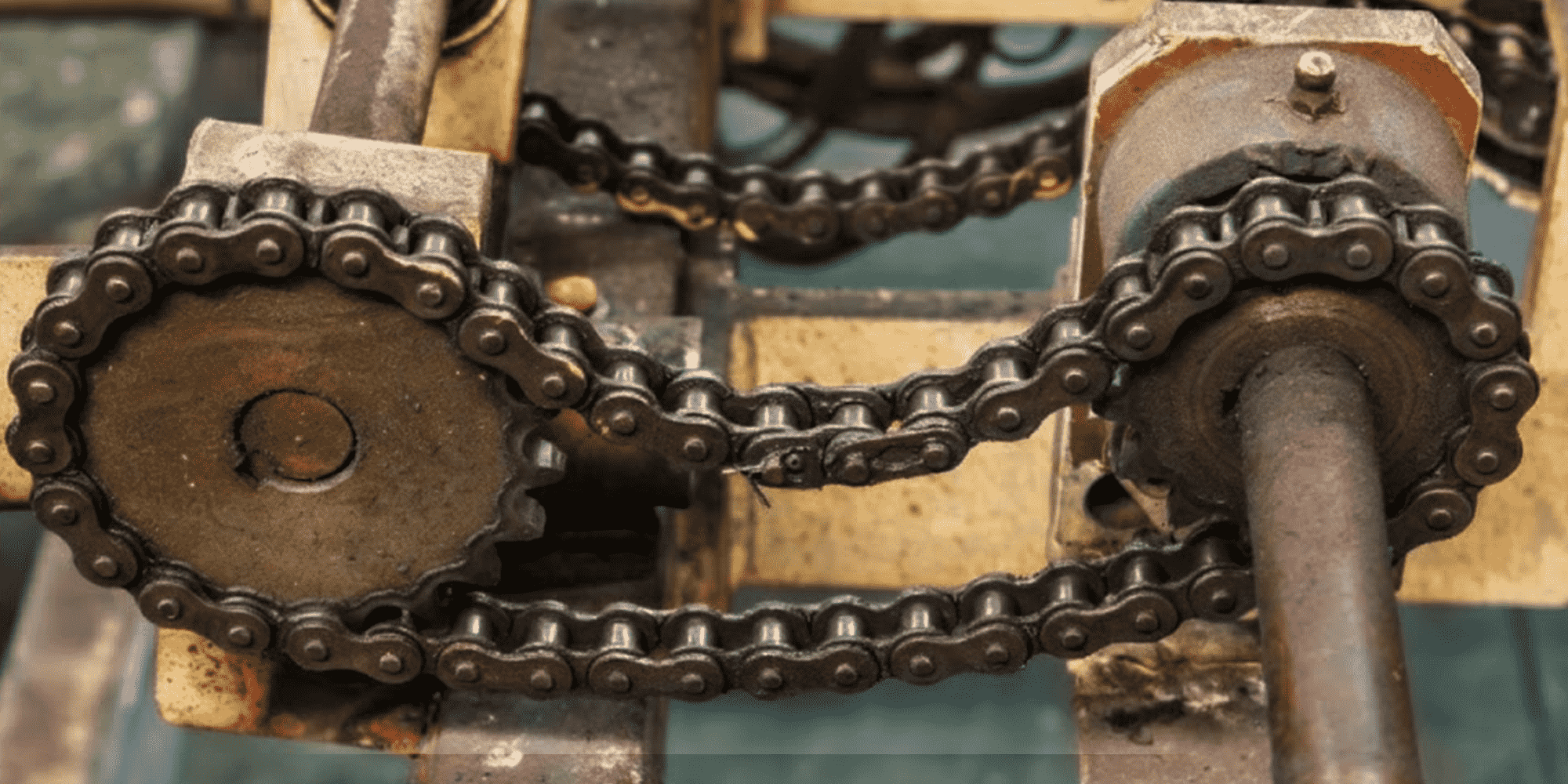

Esto es con lo que estamos trabajando: las cadenas y los sprockets transfieren la potencia rotativa de un eje a otro.
Es un concepto simple, pero el diablo está en los detalles.
Las cadenas son básicamente eslabones metálicos conectados entre sí.
El tipo más común es la cadena de rodillos; ya sabe, esa que tiene rodillos cilíndricos entre las placas.
Están en todas partes porque funcionan, así de sencillo.
Los sprockets son las ruedas dentadas que se enganchan a la cadena.
No son engranes (aunque la gente los confunda constantemente).
Los engranes engranan con otros engranes; los sprockets solo funcionan con cadenas.
Si camina por cualquier planta industrial, se encontrará con algunos tipos principales:
Estas son su pan de cada día. ¿Esos números que ve grabados en las cadenas como ANSI 40, 50, 60 u 80? Esa es la designación del tamaño. Número más grande = mayor capacidad de carga.
Lo mejor de las cadenas de rodillos es que están estandarizadas bajo la norma ANSI B29.1. ¿Necesita reemplazar una cadena ANSI 60? Cualquier proveedor la tendrá. Sin pedidos especiales y sin esperar semanas por las piezas.
Para cargas más pesadas, existen las opciones de doble y triple torón (o hilera). Básicamente es la misma cadena corriendo en paralelo: más hileras, más capacidad. No tiene mayor ciencia.
Estas son más robustas. Piense en sistemas de transportadores moviendo toneladas de agregados o carbón.
Tienen un paso (pitch) más grande y están construidas para aguantar el maltrato.
Algunas tienen aditamentos soldados para transportar el producto directamente.
He visto estas cadenas funcionando en cementeras, cubiertas de polvo, operando a 38°C (100°F) y siguiendo firmes después de años. Para eso están hechas.
A veces, las cadenas estándar simplemente no sirven:
Estas cuestan más, a veces mucho más, pero es más barato que reemplazar cadenas fallidas cada mes.

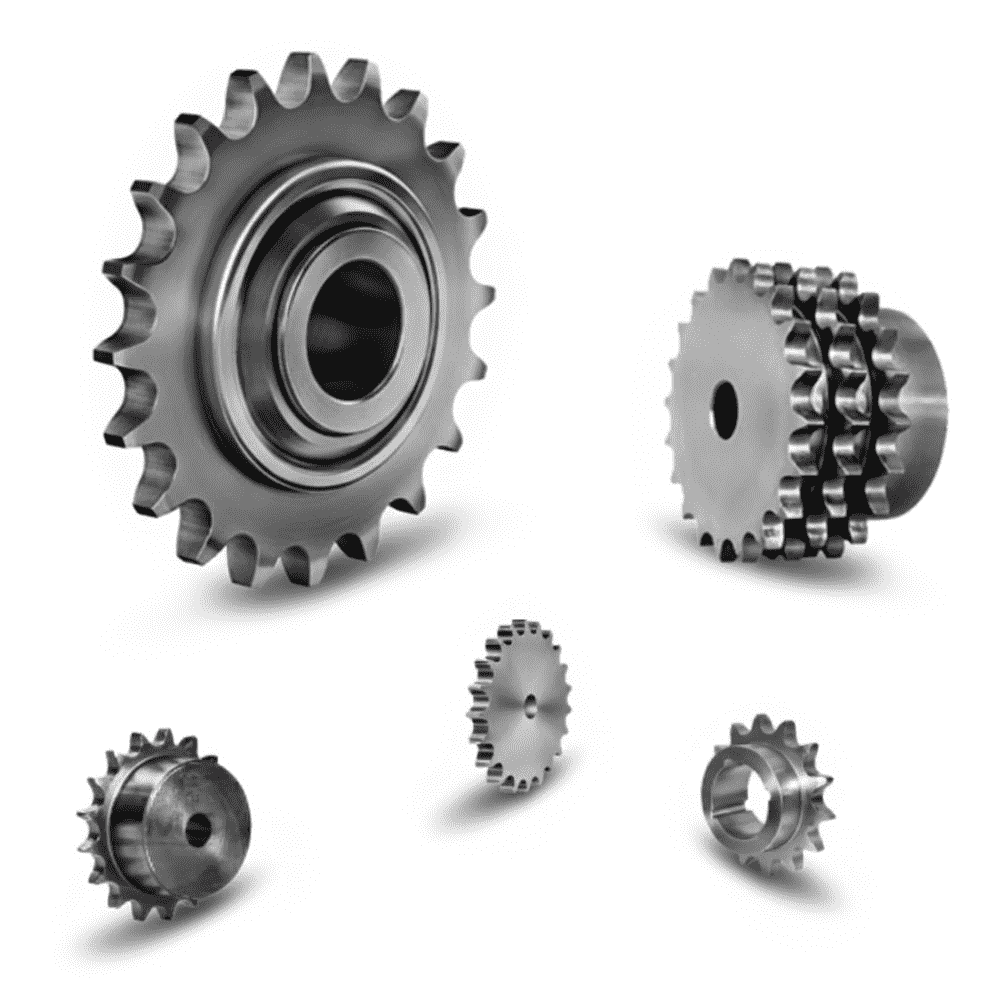

Según las normas ANSI, los sprockets se dividen en tres categorías basadas en el diseño de su mamelón:
Sin mamelón, totalmente planos. Se utilizan para soldar en montajes personalizados o cuando usted necesita barrenar su propio patrón de tornillos. Son económicos y versátiles.
Mamelón en un solo lado. Es el tipo que verá con más frecuencia y es ideal para la mayoría de las aplicaciones estándar.
Mamelón en ambos lados. Para cuando se requiere una alta capacidad de torque y se busca evitar cualquier movimiento en el eje.
Los sprockets bipartidos son auténticos salvavidas en espacios reducidos.
Se pueden instalar sin necesidad de retirar el eje.
Los he utilizado en equipos donde alcanzar el eje implicaría desarmar media máquina; con estos, la solución es inmediata.
Estos sprockets tienen pernos indicadores de desgaste integrados.
Cuando el perno queda al ras del diente, es momento de reemplazarlo.
Se acabaron las suposiciones y el tener que estar midiendo con el calibrador (vernier).
Son más anchos para distribuir mejor la carga.
Son comunes en transportadores de cadena de arrastre (drag conveyors) donde se mueve material pesado de forma horizontal.
Aquí la higiene lo es todo. Verá cadenas y sprockets de acero inoxidable, frecuentemente de los que no requieren lubricación.
A los inspectores de salubridad no les importa su programa de mantenimiento; lo único que les importa es la contaminación.
Aquí es donde las cadenas realmente reciben una paliza. Materiales abrasivos, polvo, humedad y cargas pesadas.
Las cadenas que he visto salir de estas operaciones parecen haber pasado por una zona de guerra.
Sin embargo, una cadena de buena calidad puede seguir funcionando durante años incluso en estas condiciones.
Aquí la precisión es lo que cuenta.
Las cadenas de tiempo en los motores operan a miles de RPM.
Los transportadores de las líneas de ensamblaje deben funcionar de manera suave y constante; no puede permitirse que los vehículos avancen a tirones por la línea.
El equipo agrícola es duro con las cadenas.
Las cosechadoras y empacadoras trabajan entre tierra, polvo y climas variables.
El mantenimiento suele hacerse en el cobertizo con las herramientas que se tengan a la mano.
La confiabilidad es crucial, porque cualquier tiempo muerto durante la cosecha cuesta mucho dinero.
Aquí es donde la mayoría de la gente comete errores. Estas son las cosas a las que realmente debe prestar atención:
No se limite a calcular la carga de trabajo.
¿Qué hay del torque de arranque? ¿Y las cargas de impacto (shock loads)?
La práctica estándar en la industria es utilizar un factor de servicio de entre 1.0 y 3.0 dependiendo de la aplicación.
Una operación suave podría requerir 1.0, pero las cargas de impacto pesado podrían necesitar 2.5 o más.
He visto cadenas perfectamente clasificadas para una operación constante fallar en semanas porque nadie tomó en cuenta el "golpe" (impacto) que recibe el sistema al arrancar.
Las aplicaciones de alta velocidad requieren consideraciones distintas.
Se necesita más precisión, una mejor lubricación y, potencialmente, cadenas más ligeras para reducir las fuerzas centrífugas.
¿Está húmedo? ¿Caliente? ¿Es corrosivo? ¿Abrasivo?
Esto importa más que casi cualquier otra cosa.
He tenido que reemplazar cadenas en ambientes corrosivos que parecían tener 5 años de uso después de solo 6 meses, simplemente porque alguien especificó acero al carbón regular en lugar de algo resistente.
¿Realmente se puede llegar a estas cadenas para inspeccionarlas y lubricarlas?
Si el acceso es difícil, tal vez necesite cadenas selladas o debería considerar un diseño de sistema diferente.
Aquí hay algunas cosas que he aprendido por las malas:
Y me refiero a una precisión de "verificarla-con-regla".
Una mala alineación matará las cadenas rápidamente.
Notará patrones de desgaste extraños en las placas, la cadena se calentará y será muy ruidosa.
Si está demasiado tensa, estará cargando los rodamientos de forma innecesaria.
Si está demasiado floja, tendrá cargas de impacto cada vez que la sección con holgura golpee el sprocket.
La mayoría de los fabricantes especifican una deflexión (sag) del 2% al 3% en el tramo flojo; siga esas especificaciones.
Esto es como poner llantas nuevas en rines doblados.
Los dientes desgastados del sprocket destruirán su cadena nueva en poco tiempo.
Si los dientes del sprocket se ven "enganchados" o puntiagudos, reemplácelos junto con la cadena.
El intervalo depende de su aplicación: las transmisiones de alta velocidad pueden necesitar lubricación diaria, mientras que los transportadores lentos podrían pasar una semana o incluso un mes.
Verifique las recomendaciones del fabricante y las condiciones ambientales. Las cadenas secas se desgastan rápido y fallan aún más rápido.
Esto es lo que realmente le permite detectar fallas antes de que la cadena truene de forma catastrófica:
Los ruidos nuevos significan que algo cambió. Y, por lo general, no es para mejor.
Las cadenas se estiran conforme se desgastan. Cuando la elongación alcanza el 3% de la longitud original, es necesario reemplazarlas; este es el umbral estándar de la industria.
Los dientes del sprocket deben tener un perfil relativamente cuadrado. Cuando empiecen a parecer dientes de tiburón (afilados o enganchados), sepa que está trabajando con tiempo prestado.
Incluso en ambientes secos, las cadenas pueden oxidarse. Una cadena oxidada es una cadena débil.
Generalmente ocurre por una mala lubricación o por sobrecarga. Los pernos y bujes se desgastan, la cadena se alarga y, eventualmente, comienza a "brincar" o subirse sobre los dientes del sprocket.
A menudo sucede por instalar cadenas nuevas en sprockets viejos (o viceversa), o por una mala alineación. A veces, por ambas razones.
Normalmente es una falla catastrófica debido a la fatiga del material, sobrecarga o el impacto de un objeto extraño.
No es nada divertido tener que lidiar con esto.
Son legítimamente útiles.
lugar de tener que desmontar las cadenas para inspeccionarlas o estar midiendo la elongación, simplemente se revisa el perno.
Cuando el perno queda al ras, es momento de pedir las piezas de repuesto.
Están logrando que las cadenas duren mucho más en ambientes difíciles.
Aleaciones especializadas, tratamientos superficiales avanzados... todo esto realmente funciona.
Algunas plantas ya están instalando sensores ahora mismo.
Monitoreo de vibración, sensores de temperatura... es todo este tema del mantenimiento predictivo.
Todavía está por verse si vale la pena el costo para la mayoría de las aplicaciones, pero en sistemas críticos, tiene todo el sentido del mundo.
Sí, las cadenas de calidad premium cuestan más; a veces el doble o el triple que las económicas.
Pero aquí está el punto clave: en la mayoría de las aplicaciones industriales, el tiempo muerto cuesta mucho más que la cadena.
Según datos de la industria, los paros no programados en manufactura pueden costar desde $2,000 hasta más de $20,000 USD por hora, dependiendo de la operación.
Si la falla de una cadena detiene su línea de producción y usted se encuentra en ese rango de costos, de repente gastar $500 dólares en lugar de $200 por una cadena parece bastante razonable. Especialmente si esa mejor cadena dura el doble de tiempo.
La eficiencia energética también cuenta.
Las transmisiones de cadena bien mantenidas operan con una eficiencia del 95% al 98%, pero las que están descuidadas pueden caer al 85% o menos conforme aumenta la fricción.
A lo largo de un año de operación continua, esa pérdida de eficiencia se nota considerablemente en su factura de electricidad.
Las cadenas y los sprockets son tecnología simple, pero "simple" no significa que sea "fácil".
Hacer la selección correcta, realizar una instalación precisa y dar un mantenimiento adecuado es lo que marca la diferencia entre sistemas que funcionan durante años y aquellos que fallan constantemente.
Y, por el amor a todo lo que sea mecánico: lubrique sus cadenas. Es el seguro más barato que puede comprar.
