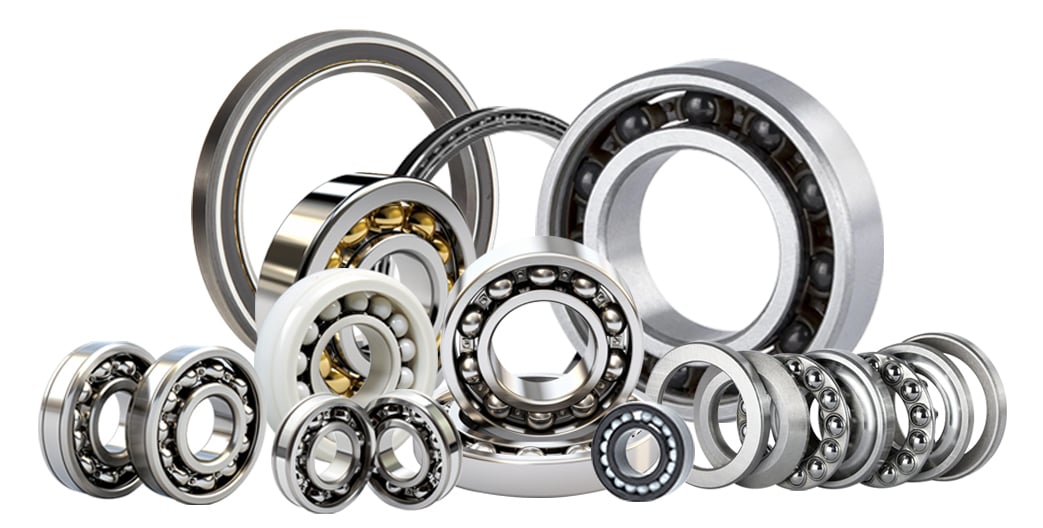

¿Cómo funcionan los rodamientos?

En el vasto mundo de la maquinaria, ¿alguna vez se ha planteado la pregunta "cómo funcionan los rodamientos"?

Estos sencillos dispositivos desempeñan un papel monumental en numerosas máquinas.

Encargados de reducir la fricción y permitir un funcionamiento sin problemas, los rodamientos industriales son indispensables para innumerables aplicaciones.

¿Qué son los rodamientos y cuáles son sus funciones?

Los rodamientos son componentes mecánicos que reducen la fricción entre las piezas móviles, guiándolas en movimientos rotativos o lineales.

Son fundamentales para el funcionamiento eficaz de las máquinas.

En rotación, como en las ruedas de los coches o los ventiladores, permiten que las piezas giren alrededor de un eje.

En el movimiento lineal, como en la maquinaria o las correderas de los cajones, permiten el movimiento en línea recta.

Al minimizar el contacto directo, garantizan un funcionamiento suave y prolongan la vida útil de los componentes.

Componentes y construcción

Los rodamientos están formados por elementos de diseño complejo que trabajan en armonía para minimizar la fricción y permitir el movimiento. Estos son los componentes principales:

• Anillos y pistas de rodadura: Los componentes en forma de anillo
• Elementos rodantes: Componentes que ruedan entre los anillos del rodamiento (pistas); pueden ser "bolas" o "rodillos".
• Jaula/retenedor: Mantiene la separación entre los elementos rodantes, asegurando que no colisionen, lo que aumentaría la fricción.

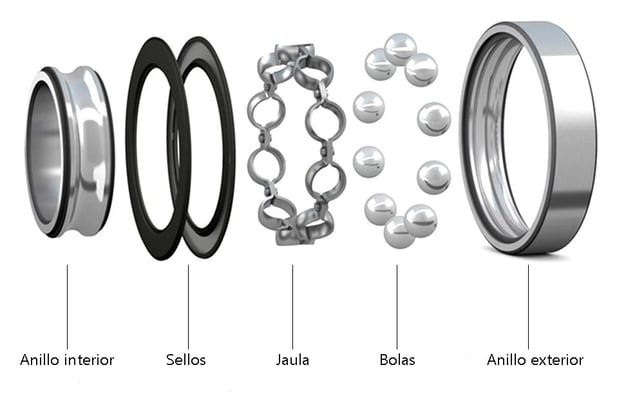

Fig. 1 Estructura de un rodamiento radial de bolas obturado

Cuando se aplica una carga, ésta se transfiere del anillo interior, a través de los elementos rodantes, al anillo exterior, facilitando una rotación o movimiento suave con una resistencia mínima.

Mecánica del funcionamiento de los rodamientos

Los rodamientos funcionan según los principios de distribución y dinámica de la carga. Los aspectos clave de su funcionamiento incluyen:

Distribución de la carga

Los rodamientos distribuyen la carga entre varios elementos rodantes, evitando el contacto en un solo punto, que aumentaría el desgaste y la fricción.

Esta distribución garantiza una rotación suave al reducir el contacto entre las piezas móviles.

Forma de los elementos rodantes

• Bolas: Tienen contacto puntual con los anillos del rodamiento y son versátiles, ya que soportan cargas radiales y axiales.
• Rodillos: Con un contacto lineal, ofrecen una superficie más amplia para distribuir la carga, adecuada para aplicaciones más pesadas.
• Disposición: La colocación de estos elementos, ya sea angular o lineal, determina la capacidad del rodamiento para gestionar direcciones de carga específicas, ya sean combinadas o únicamente radiales/de empuje.

En esencia, los rodamientos combinan los principios de distribución de la carga con el diseño estratégico y la colocación de los elementos rodantes para reducir eficazmente la fricción y el desgaste.

Anillos de rodamiento frente a pistas

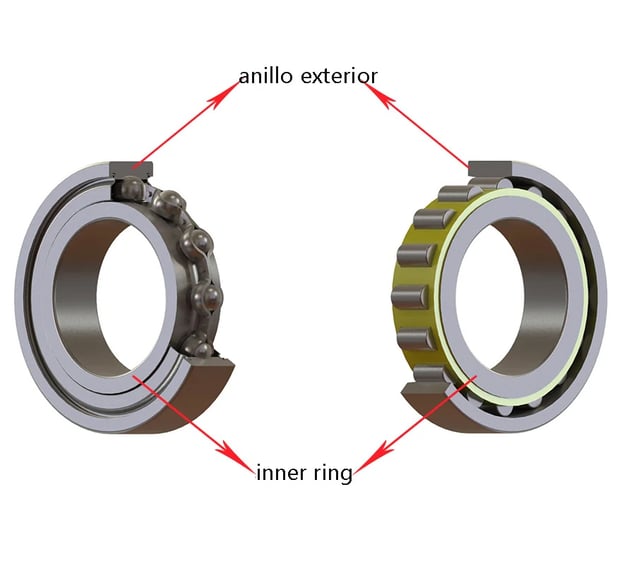

Anillos de rodamientos

Los anillos de los rodamientos, incluidos los anillos interior y exterior, se utilizan habitualmente para los rodamientos radiales.

• Anillo interior: El anillo interior del rodamiento, en el que se inserta el eje.
• Anillo exterior: El anillo en el exterior y se inserta en el alojamiento. ("Alojamiento" se refiere a los elementos que engranan con el anillo exterior durante la inserción del rodamiento).

Los rodamientos radiales absorben cargas perpendiculares al eje del árbol.

Los anillos de los rodamientos radiales, como los rodamientos de sección constante o los rodamientos rígidos a bolas, suelen estar diseñados para absorber estas cargas con toda la anchura del rodamiento.

Anillos de rodadura

Los anillos de rodadura, incluidos los anillos de rodadura del eje y los anillos de rodadura del alojamiento, se utilizan para los rodamientos axiales, incluidos los rodamientos axiales de bolas y los rodamientos axiales de rodillos.

• Carrera del eje: Se encuentra en el lado interior del rodamiento y está directamente en contacto con el eje. Su función principal es transmitir las cargas axiales del eje a los elementos rodantes y está diseñado para soportar fuerzas principalmente en dirección axial.
• Anillo de rodadura: Se encuentra en el lado exterior del rodamiento y encaja en el alojamiento de la máquina. Este componente absorbe las cargas axiales de los elementos rodantes y las dispersa en el alojamiento. Está diseñado para resistir la deformación y mantener una posición precisa, garantizando el funcionamiento estable del rodamiento.

Ambas pistas están diseñadas para trabajar en armonía, lo que permite que los elementos rodantes se muevan suavemente y gestionen las cargas axiales de forma eficaz.

El papel de los elementos rodantes

Los elementos rodantes, fundamentales para los rodamientos, determinan su eficacia y funcionalidad.

Su principal objetivo es reducir la fricción y garantizar un movimiento constante.

Profundicemos en estos componentes vitales.

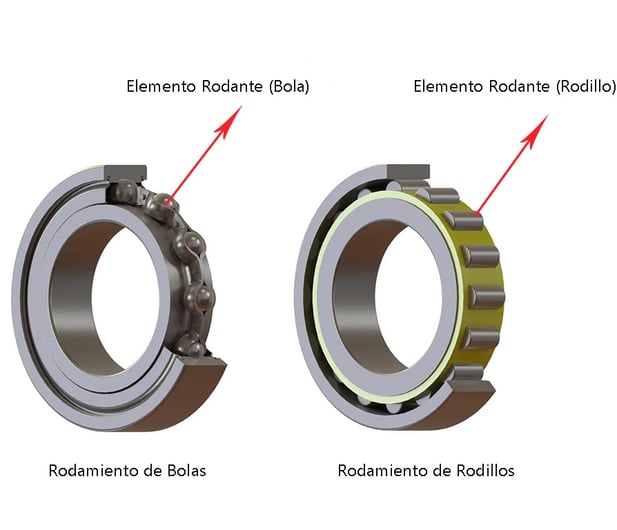

Bolas

Estos elementos esféricos ofrecen un contacto puntual con las pistas del rodamiento.

Adecuadas para cargas radiales y axiales, son ideales para aplicaciones ligeras debido a su mínima área de contacto.

Rodillos

A diferencia de las bolas, los rodillos ofrecen un contacto lineal, por lo que son adecuados para cargas radiales más pesadas.

Las variedades incluyen:

• Rodillos cilíndricos: Adecuados para cargas radiales pesadas debido a su mayor área de contacto.
• Rodillos cónicos: Su forma única les permite gestionar cargas radiales y axiales.
• Rodillos de aguja: Esbeltos e ideales para espacios con limitaciones radiales pero que exigen una gran capacidad de carga.

La elección de los elementos rodantes depende de los requisitos específicos de la aplicación, como el tipo de carga, la velocidad de funcionamiento y las condiciones ambientales.

Mientras que los rodamientos de bolas destacan en situaciones de alta velocidad y baja carga, los rodamientos de rodillos, como los de agujas, cilíndricos, cónicos y oscilantes de rodillos, están diseñados para operaciones de alta carga y baja velocidad.

Garantizar un movimiento controlado: La jaula

La jaula/retenedor es un componente fundamental en la anatomía de un rodamiento, ya que garantiza su funcionamiento eficaz.

Su función principal es mantener una separación uniforme entre los elementos rodantes, evitando posibles choques que podrían provocar un aumento de la fricción y una reducción de la vida útil del rodamiento.

Las jaulas están disponibles en varios diseños, cada uno de ellos adaptado a las necesidades específicas de los rodamientos:

• Jaulas prensadas: Generalmente se utilizan en aplicaciones de menor coste, menor carga y mayor velocidad. Las jaulas prensadas son más ligeras, pero no suelen ser tan resistentes como las jaulas mecanizadas.
• Jaulas mecanizadas: Más utilizadas en aplicaciones de mayor carga y menor velocidad. Son robustas y duraderas, pero suelen ser más pesadas y caras.

La elección entre jaulas prensadas y mecanizadas depende de los requisitos específicos de carga, velocidad y rendimiento.

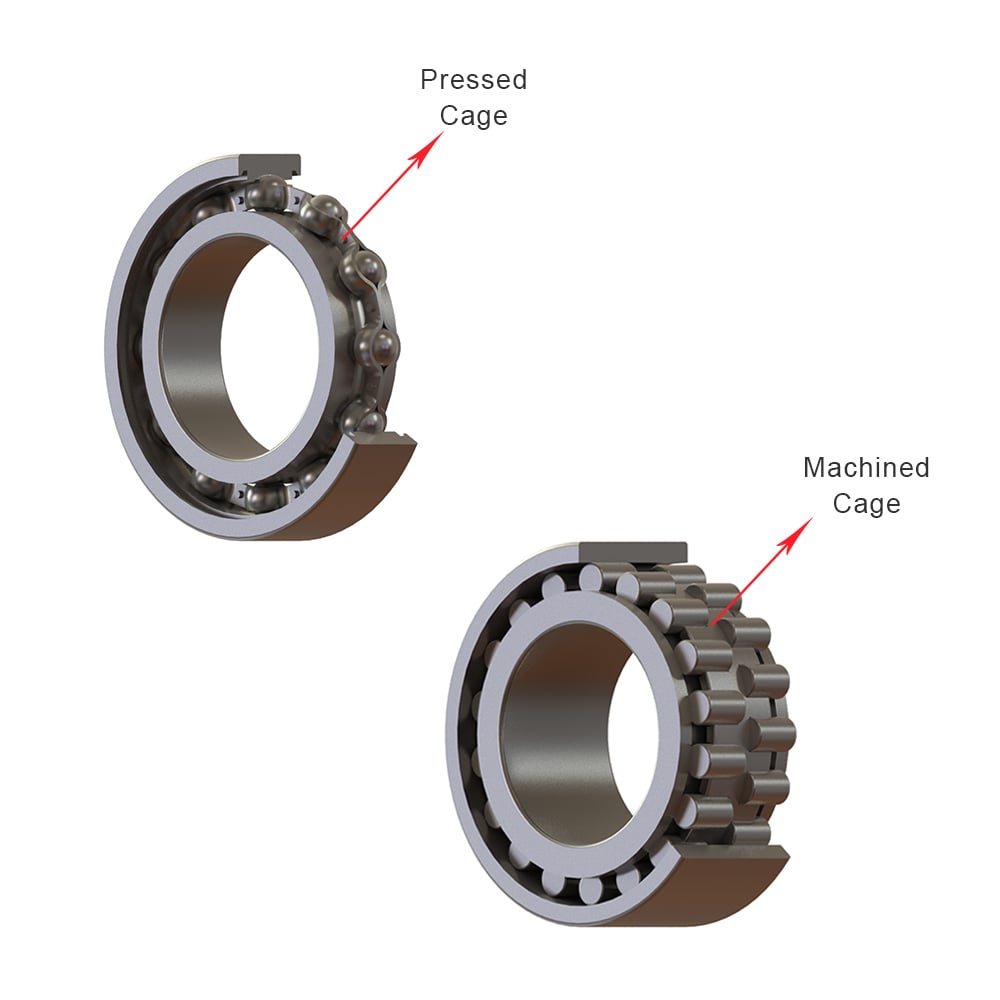

Fig. 4 Jaula prensada frente a jaula mecanizada

Integración de componentes para una rotación sin fisuras

La eficacia de los rodamientos depende de la interacción sincronizada de sus componentes principales: anillos, elementos rodantes y jaulas.

Los anillos proporcionan la trayectoria, los elementos rodantes soportan la carga y garantizan una rotación suave, mientras que las jaulas mantienen estos elementos equidistantes.

Juntos, su acción combinada garantiza una reducción óptima de la fricción y facilita una rotación fluida y sin fisuras en diversas aplicaciones de maquinaria.

Mejora de la durabilidad y la estabilidad con lubricantes

Los lubricantes son los héroes anónimos del funcionamiento eficaz de los rodamientos.

Al reducir la fricción y proteger contra el desgaste, los lubricantes para rodamientos, ya sean grasas o aceites, desempeñan un papel vital en el rendimiento de los rodamientos.

Los lubricantes, además de reducir la fricción, desempeñan un papel fundamental en la disipación del calor dentro de los rodamientos.

A medida que los rodamientos funcionan, generan calor; los lubricantes ayudan a evacuar este calor, manteniendo temperaturas de funcionamiento óptimas.

Una lubricación eficaz no sólo protege los componentes del rodamiento contra el desgaste prematuro, sino que también prolonga significativamente la vida útil del rodamiento, garantizando la estabilidad y un rendimiento constante durante largos periodos.

Culminación de los componentes: Una función cohesiva

Los rodamientos representan una armoniosa interacción de elementos, cada uno de ellos crucial para una rotación estable y eficiente.

La sinergia de los anillos de los rodamientos, los elementos rodantes y las jaulas garantiza un movimiento preciso e ininterrumpido.

Como complemento, los lubricantes perfeccionan aún más el proceso, garantizando la suavidad y reduciendo el desgaste.

Juntos, estos componentes y sustancias personifican la esencia del funcionamiento óptimo de los rodamientos.

Conclusión: Preparando el camino para una rotación constante

¿Cómo funcionan los rodamientos?

A través de los esfuerzos sincronizados de los anillos de los rodamientos, los elementos rodantes, las jaulas y los lubricantes, garantizan rotaciones continuas, estables y suaves en las máquinas.

Su legado en ingeniería es un testimonio de su incomparable importancia.
