Desde las fábricas de semiconductores hasta los quirófanos: las guías lineales están por todas partes, aunque no te des cuenta

La infraestructura invisible de la fabricación moderna

Piense en la última vez que se hizo un análisis de sangre. El analizador automático que procesó su muestra movió el cabezal de la pipeta con una precisión submilimétrica, guiado por una guía lineal no más larga que su antebrazo. Piense en el portátil en el que está leyendo esto. Las máquinas que grabaron los chips de su procesador, colocaron las obleas en cámaras de vacío y soldaron sus placas de circuitos se basaron en la misma tecnología fundamental.

Las guías lineales son los héroes anónimos del movimiento de precisión. Son la razón por la que un brazo robótico puede colocar un componente a menos de 5 micras de su objetivo, la razón por la que un robot quirúrgico guiado por resonancia magnética puede desplazarse por los tejidos sin temblores y la razón por la que los paneles de las puertas de su coche encajan siempre a ras.

En esta guía, vamos a descorrer el telón de esta tecnología olvidada: qué es, cómo funciona, dónde se encuentra y, lo que es más importante, cómo los ingenieros y especialistas en compras pueden especificar la guía lineal adecuada para cualquier aplicación.

¿Qué es exactamente una guía lineal?

Una guía lineal (también llamada carril lineal, raíl lineal o guía de movimiento lineal) es un conjunto mecanizado de precisión que permite a un carro (también llamado bloque o deslizador) desplazarse a lo largo de un raíl en línea recta con una capacidad de carga controlada, rigidez y fricción mínima.

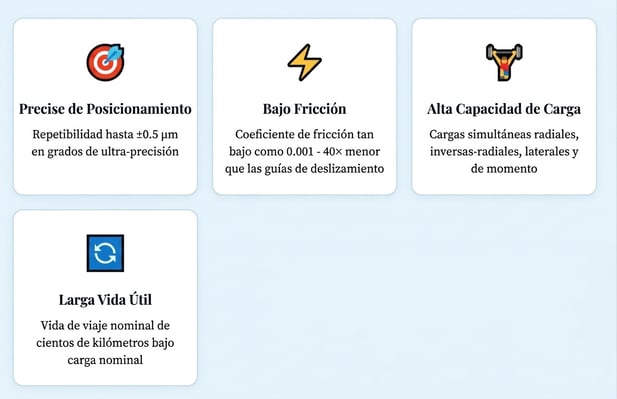

En el corazón de la mayoría de las guías lineales modernas se encuentran elementos de recirculación de bolas o rodillos. Estos elementos rodantes se desplazan por pistas de rodadura templadas y rectificadas con tolerancias medidas en micrómetros. El resultado es un sistema de movimiento que combina:

Tipos de guías lineales: Un desglose exhaustivo

No todas las guías lineales son iguales. El tipo adecuado depende de los requisitos de carga, velocidad, precisión, entorno y presupuesto. A continuación le ofrecemos una visión completa de las principales categorías:

Seis sectores en los que las guías lineales son fundamentales

1. Fabricación de semiconductores

En ningún otro lugar se exige tanto rendimiento a las guías lineales como en la fabricación de chips. Los sistemas de exposición de obleas (steppers y escáneres) requieren un posicionamiento de la platina con una precisión nanométrica, sin contaminación por partículas, sin interferencias magnéticas y en cámaras de alto vacío. Las guías de rodillos cruzados y las etapas lineales con cojinetes de aire son las únicas tecnologías que cumplen estos requisitos.

Una sola máquina de litografía EUV contiene cientos de componentes de movimiento lineal. El tiempo de inactividad en una fábrica cuesta más de un millón de dólares por hora, por lo que la fiabilidad de las guías lineales no es sólo un requisito técnico, sino un imperativo financiero.

2. Dispositivos médicos y cirugía robótica

Las guías lineales en miniatura hacen posible una nueva generación de dispositivos médicos: sistemas quirúrgicos asistidos por robot, analizadores de patología automatizados, mesas de posicionamiento para radioterapia y equipos de fabricación de implantes. En la robótica quirúrgica, como el sistema da Vinci, el filtrado de temblores del efector final y el posicionamiento de los instrumentos dependen de un movimiento lineal ultrasuave y sin holguras.

Entre los requisitos clave de las aplicaciones médicas figuran la biocompatibilidad (que a menudo requiere guías de acero inoxidable o cerámica), la esterilizabilidad (resistencia al autoclave) y el cumplimiento de las normas de fabricación ISO 13485.

3. Robótica industrial y automatización

Las guías lineales son las juntas lineales de los robots cartesianos y de pórtico, las máquinas que recogen, colocan, sueldan, dispensan e inspeccionan en fábricas de todo el mundo. Un robot colaborativo típico de 6 ejes añade un 7º eje (una pista lineal) utilizando guías de carril de perfil para ampliar su espacio de trabajo sin sacrificar la repetibilidad.

4. Aeroespacial y defensa

En el sector aeroespacial, las guías lineales aparecen en plataformas de movimiento de simuladores de vuelo, plantillas de montaje de aviones, mecanismos de despliegue de paneles solares de satélites y actuadores de sistemas de armamento. Los requisitos incluyen rangos de temperatura extremos (-60°C a +150°C), resistencia a las vibraciones y, en algunas aplicaciones, endurecimiento por radiación.

5. Fabricación de automóviles

Las modernas líneas de montaje de automóviles están repletas de movimientos lineales: los robots de soldadura se mueven sobre guías de raíles de perfil, las líneas de prensado de paneles de carrocería utilizan guías de rodillos de alta resistencia y las máquinas de medición de coordenadas (MMC) inspeccionan los componentes acabados con guías de bolas de precisión. El montaje de baterías de vehículos eléctricos, con sus requisitos de apilamiento de celdas de paso fino, ha creado una nueva demanda de sistemas lineales de alta velocidad y alta precisión.

6. Envasado y procesamiento de alimentos

Las máquinas de llenado, sellado y etiquetado de alta velocidad de envases alimentarios y farmacéuticos dependen de guías lineales que puedan resistir entornos de lavado (acero inoxidable, lubricantes conformes con la FDA), funcionar a una velocidad de hasta 5 m/s y mantener la precisión durante miles de millones de ciclos.

Especificaciones clave y cómo leerlas

Las fichas técnicas de las guías lineales están repletas de cifras. Esto es lo que realmente importa y lo que cada especificación le dice sobre el rendimiento en el mundo real:

Cómo elegir la guía lineal adecuada

La selección de una guía lineal es una decisión de ingeniería con múltiples variables. Siga este enfoque sistemático para evitar costosas especificaciones excesivas o insuficientes:

• 1
  Definir el perfil de carga
  Calcule todas las fuerzas que actúan sobre la guía: carga radial, carga radial inversa, carga lateral y los tres momentos de carga (cabeceo, guiñada y balanceo). Añada un factor de seguridad de 1,5-3× para aplicaciones dinámicas.
• 2
  Determine el grado de precisión requerido
  Ajuste la precisión a las necesidades de la aplicación. Utilizar el grado SP cuando es suficiente el grado Normal (H) añade coste sin beneficio. Las etapas para obleas semiconductoras necesitan grado UP o SU; un indexador de cinta transportadora puede necesitar sólo grado Normal.
• 3
  Seleccione la clase de precarga
  Precarga cero o ligera (C0/C1) para aplicaciones de alta velocidad y baja carga. Precarga media a fuerte (C2/C3) para entornos de alta rigidez, alta carga o propensos a vibraciones. Una precarga mayor aumenta la fricción y reduce la duración de la carrera.
• 4
  Tenga en cuenta el entorno
  ¿Salpicaduras de refrigerante? Utilice acero inoxidable con juntas mejoradas. ¿Sala limpia? Elija lubricantes de baja emisión de gases u opciones de película seca. ¿Vacío? Especifique guías para vacío con grasa especial. ¿Altas temperaturas? Verifique los valores nominales de la junta y el lubricante.
• 5
  Calcular y verificar la vida útil
  Utilice la fórmula L = (C/P)³ × 50 km. Para una vida útil de 5 años a 50 carreras/minuto con 300 mm de carrera, se requiere L ≈ 13.140 km. Dimensione la guía de forma que la vida nominal supere este valor por el factor de seguridad que haya elegido.
• 6
  Verifique la velocidad y la aceleración
  Compruebe que la velocidad y la aceleración máximas de funcionamiento están dentro de los límites de los valores Vmax y DN del fabricante. Si se superan, se produce un desgaste prematuro de los elementos rodantes y de las pistas de rodadura.

Buenas prácticas de mantenimiento

Incluso la guía lineal mejor especificada fallará prematuramente sin un mantenimiento adecuado. Estas cuatro prácticas prolongan drásticamente la vida útil:

Incluso la guía lineal mejor especificada fallará prematuramente sin un mantenimiento adecuado. Estas cuatro prácticas prolongan la vida útil de forma espectacular:

- Intervalos de lubricación: Lubrique cada 100 km de recorrido o cada 6 meses, lo que ocurra primero. Utilice la grasa especificada por el fabricante. Un engrase excesivo puede ser tan perjudicial como un engrase insuficiente.

- Control de la contaminación: Inspeccione y sustituya anualmente las juntas de los extremos y los rascadores. Utilice fuelles o cubiertas telescópicas en entornos con virutas, polvo o refrigerante. La contaminación es la causa nº 1 de fallos prematuros.

- Comprobaciones de alineación: Compruebe el paralelismo de los raíles siempre que la máquina se someta a mantenimiento. Una desalineación tan pequeña como 20 µm puede reducir la vida útil en un 50% y provocar un desgaste desigual del carro.

- Monitorización del estado: Supervise el consumo de corriente del motor, las señales de vibración y el error de posicionamiento a lo largo del tiempo. Las tendencias al alza indican desgaste antes de que se produzca un fallo catastrófico.

El futuro del movimiento lineal

El sector de las guías lineales no se detiene. Varias tendencias tecnológicas están cambiando las posibilidades:

El avance más perturbador a corto plazo es la integración de sensores directamente en el bloque del carro. Empresas como THK e INA/Schaeffler ya comercializan guías lineales con sensores de aceleración y temperatura integrados que envían datos en tiempo real a los controladores de la máquina, convirtiendo un componente mecánico pasivo en un participante activo en la supervisión del estado de la máquina.
