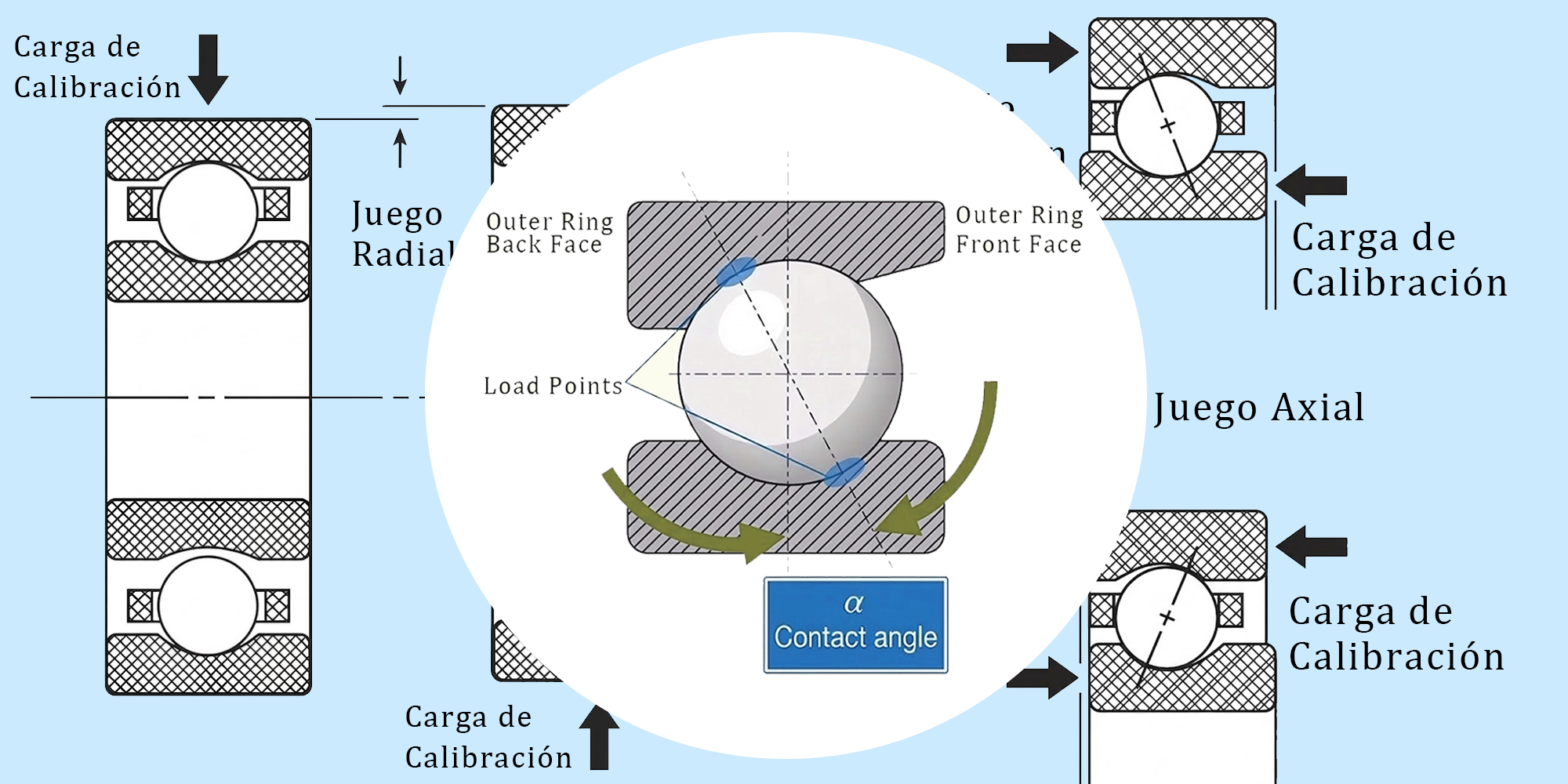

Un rodamiento de motor con una vida nominal de 20,000 horas falló en menos de 800. La causa raíz no fue la carga, la velocidad ni la lubricación. Fue el grupo de juego radial incorrecto — una diferencia de apenas un paso.
Este tipo de falla es más común de lo que la mayoría de los ingenieros espera. Y casi siempre es prevenible.
El juego radial, el juego axial y el ángulo de contacto son los tres parámetros de geometría interna que determinan cómo un rodamiento de bolas distribuye la carga, maneja el empuje axial y soporta las condiciones reales de operación.
Modifique uno y modifica los tres.
Si la combinación es incorrecta, el resultado es ruido, calor, vibración y falla prematura.
Si es correcta, el rodamiento opera silenciosamente y supera su vida nominal — con números reales, no con lineamientos vagos.

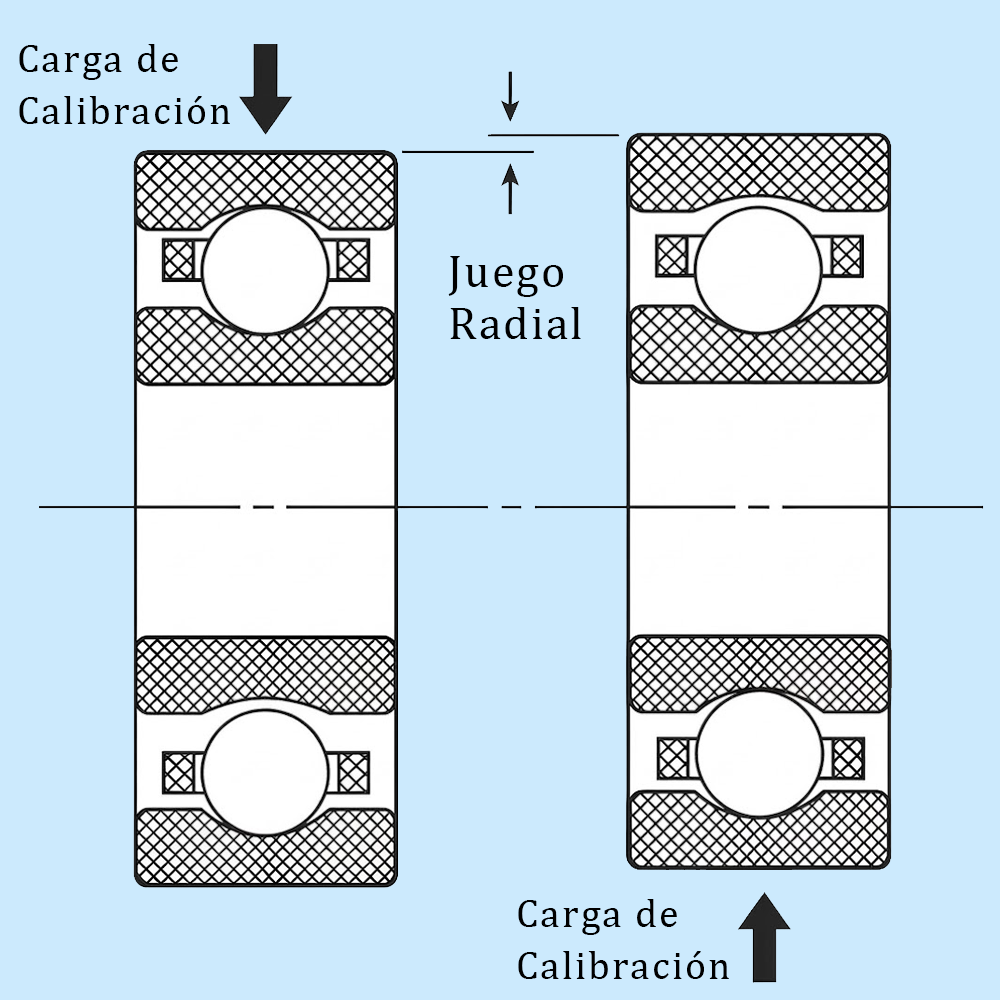

El juego radial (también denominado holgura interna) es el desplazamiento lateral total del anillo exterior con respecto al anillo interior, medido en dirección perpendicular al eje del rodamiento, en condición de desmontaje y sin carga.
En términos simples: es la holgura intencional incorporada en cada rodamiento durante su fabricación.
.png?width=1000&height=1000&name=Radial%20Play%20(Spanish).png)
Los valores típicos van desde 0.0002 pulgadas (0.005 mm) en el extremo más ajustado hasta 0.002 pulgadas (~0.051 mm) en el extremo más holgado, para rodamientos de bolas de ranura profunda estándar.
Es un rango que en un extremo es menor al grosor de un cabello humano, y en el otro equivale aproximadamente al grosor de una hoja de papel.
Las pequeñas diferencias tienen un impacto enorme.
Algo que sorprende a muchos ingenieros: el juego radial no tiene ninguna relación con el grado de precisión del rodamiento.
Un rodamiento de precisión P4 (ABEC 7) puede tener un juego radial amplio.
Un rodamiento estándar P0 (ABEC 1) puede tener un juego radial reducido.
Ambos parámetros se especifican y controlan de forma completamente independiente.
Sin cierta holgura interna, un rodamiento sería prácticamente imposible de instalar.
Cuando un rodamiento se ajusta a presión sobre un eje, el anillo interior se expande ligeramente.
Cuando se prensa en un alojamiento, el anillo exterior se comprime ligeramente.
Ambos efectos reducen la holgura interna efectiva tras el montaje.
Partir de una holgura cero significa terminar con holgura negativa — un rodamiento que se autoprecarga hasta destruirse durante la instalación.
También está la expansión térmica.
Durante la operación, el anillo interior generalmente alcanza temperaturas más altas que el anillo exterior.
Sin la holgura incorporada necesaria para absorber la expansión diferencial, el rodamiento se bloquea.
La mayoría de los fabricantes siguen este sistema de clasificación:
MC3 es el estándar predeterminado para la mayoría de las aplicaciones de rodamientos radiales.
Es lo que se obtiene al ordenar un rodamiento estándar sin especificar un grupo de holgura.
No siempre es la opción correcta — pero sí es el punto de partida adecuado para la mayoría de los diseños de uso general.

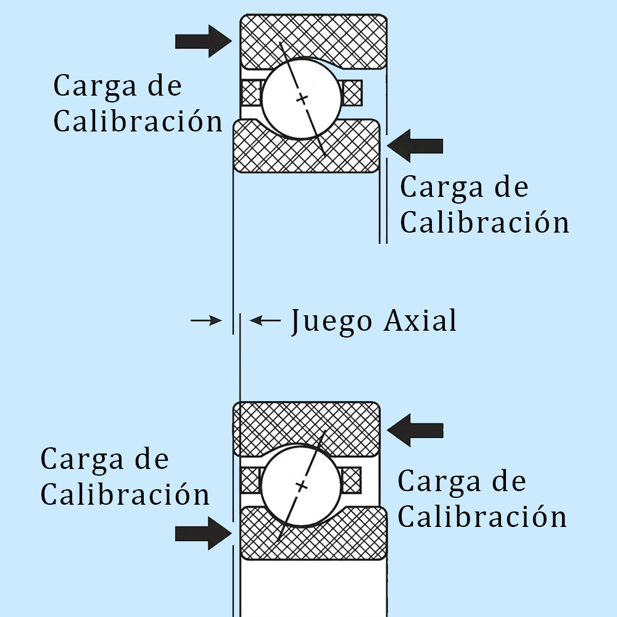

El juego axial (también denominado juego longitudinal o holgura axial) es el desplazamiento máximo de entrada y salida a lo largo del eje del árbol entre los anillos interior y exterior.
Si el juego radial es de lado a lado, el juego axial es de adelante hacia atrás. La misma holgura, en dirección diferente.
.png?width=617&height=617&name=Axial%20Play%20(Spanish).png)
Los rangos publicados varían según el tamaño y la serie del rodamiento.
Las referencias técnicas de la industria citan de 0.001 a 0.020 pulgadas como rango general para rodamientos de bolas.
Lo que es consistente en todos los tamaños: el juego axial es siempre varias veces mayor que el juego radial para el mismo rodamiento.
Eso no es un problema de fabricación — es una consecuencia geométrica de cómo las bolas se asientan en las pistas de rodadura curvas.
El juego radial y el juego axial no son independientes. Son dos consecuencias de la misma holgura interna:
PE = √(4Bd × PD - PD²)
Donde:
PE = juego axial,
PD = juego radial,
B = curvatura total (fi + fo - 1),
d = diámetro de la bola.
Esto significa que especificar el juego radial establece implícitamente el juego axial.
La mayoría de los números de parte de rodamientos solo indican el grupo de juego radial — el juego axial se calcula o se mide durante el ensamble.
Para la mayoría de las aplicaciones de carga radial, el juego radial es el parámetro que se especifica. Sin embargo, el juego axial se convierte en el parámetro crítico cuando:
El juego longitudinal del eje debe controlarse con precisión — etapas de posicionamiento lineal, conjuntos de engranajes donde la holgura de engrane es importante, mecanismos de leva donde la sincronización es crítica.
Los sellos dependen de la posición axial — incluso 0.005 pulgadas de juego axial inesperado pueden comprometer un sello de cara.
Se utilizan pares de rodamientos dúplex y debe verificarse la precarga instalada.
Cuando se requiere juego axial cero, la solución es la precarga — no especificar un grupo de juego radial más ajustado. Usar MC2 para controlar el juego longitudinal es un error común. No resuelve el problema y genera riesgo de holgura negativa tras el montaje.

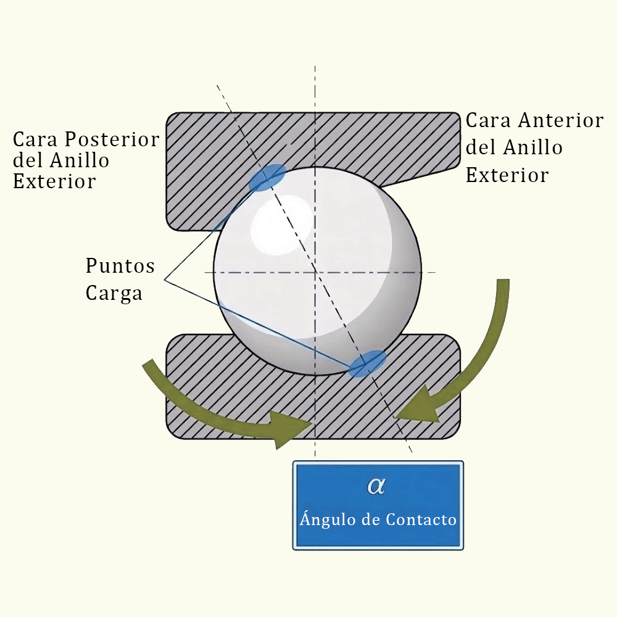

El ángulo de contacto es el ángulo entre un plano perpendicular al eje del rodamiento y la línea que conecta los puntos de contacto de la bola en las pistas de rodadura interior y exterior.
.png?width=617&height=617&name=Contact%20Angle%20(Spanish).png)
Cuando no hay carga ni precarga, esa línea pasa por la parte más profunda de ambas pistas de rodadura.
Al aplicar carga axial — o al aumentar el juego radial — las bolas se desplazan. El ángulo de contacto aumenta.
Los rodamientos de bolas de ranura profunda estándar presentan ángulos de contacto iniciales de aproximadamente entre 5° y 30°, dependiendo del tamaño de la bola y del grupo de juego radial.
El ángulo de contacto inicial (a₀) — establecido cuando se aplica la carga axial suficiente para eliminar la holgura interna — puede calcularse de dos formas:
a₀ = cos-¹ [(2Bd - PD) / 2Bd]
a₀ = sen-¹ [PE / 2Bd]
Ambas fórmulas arrojan el mismo resultado.
Utilice la que corresponda a la variable que ya ha calculado.
Una vez en operación bajo carga combinada, el ángulo de contacto operativo se desvía del valor inicial.
Cada incremento adicional de carga axial lo incrementa aún más.
Las bolas de menor diámetro generan ángulos de contacto más pronunciados con el mismo juego radial.
A partir de datos publicados de ángulo de contacto (fi = fo = 0.56, juego radial medio MC3 de 0.0003 pulgadas):
Misma holgura, misma curvatura — pero la bola más pequeña se asienta a más del doble del ángulo de contacto que la bola más grande.
Esto afecta directamente la capacidad de carga y debe incorporarse en los cálculos de clasificación de carga.

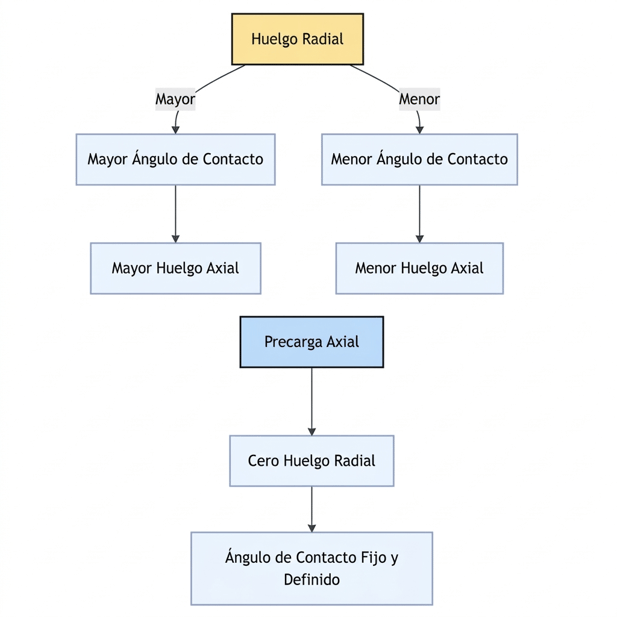

Trátelos como un solo número con tres manifestaciones — cambie cualquiera y los otros dos se modifican con él:
Mayor juego radial → mayor ángulo de contacto → mayor juego axial
Menor juego radial → menor ángulo de contacto → menor juego axial
Precarga axial → juego radial cero → ángulo de contacto fijo y definido
El juego radial es la variable de entrada. El ángulo de contacto y el juego axial se derivan de él.
.png?width=617&height=617&name=Axial%20Play%2c%20Radial%20Play%20and%20Contact%20Angle%20(Spanish).png)
La curvatura de la pista — el radio de la pista expresado como porcentaje del diámetro de la bola — generalmente oscila entre el 52% y el 58%, y se incorpora directamente en cada cálculo de ángulo de contacto a través de la curvatura total B = (fi + fo − 1).
52-54%: Mayor conformidad, menor tensión de contacto, mejor para cargas pesadas
55-58%: Mayor holgura entre la bola y la pista de rodadura, menor fricción, mejor para aplicaciones de bajo par o alta velocidad
Por debajo del 52%: Fricción de rodadura excesiva — evitar
Por encima del 58%: La tensión de contacto bola-pista alcanza niveles peligrosamente altos — evitar
Un rodamiento con fi = fo = 0.56 da B = 0.12.
Cambie la curvatura y el ángulo de contacto cambia — incluso con el mismo juego radial y diámetro de bola.
Siempre confirme la curvatura al comparar rodamientos de diferentes fabricantes.
Cuando un rodamiento se ajusta a presión sobre un eje o en un alojamiento, los anillos se deforman ligeramente y la holgura interna disminuye.
La magnitud depende del diámetro del eje, del diámetro interior del alojamiento, del material y de la clase de interferencia — no existe un valor único que aplique de forma universal.
La regla práctica: siempre comience con un grupo de holgura más amplio que su holgura operativa objetivo.
Si necesita MC3 en operación, especifique MC4 en condición de desmontaje.
Luego verifique contra las tablas de ajuste a presión de su proveedor de rodamientos para sus dimensiones específicas.
Omitir este paso es una de las causas más comunes de falla prematura en aplicaciones con ajuste a presión.
Cargas puramente radiales: use MC2 o MC3.
Un juego radial menor distribuye la carga entre más bolas simultáneamente, reduciendo la tensión de contacto máxima en cada interfaz bola-pista de rodadura.
Cargas combinadas o predominantemente axiales: use MC4 o MC5.
Un incremento de 15° en el ángulo de contacto reduce la tensión de contacto bola-pista en más del 70% bajo condiciones de empuje puro.
En un motor que cicla cargas axiales durante todo el día, esa diferencia se traduce directamente en vida útil del rodamiento — a veces la diferencia entre 2,000 horas y 10,000 horas.
Los ángulos de contacto elevados reducen la tensión bajo carga axial, pero generan problemas a alta velocidad.
A medida que aumentan las RPM, las fuerzas giratorias actúan sobre las bolas — y dichas fuerzas escalan con el ángulo de contacto.
A altas velocidades, un ángulo de contacto grande provoca deslizamiento entre las bolas y las pistas de rodadura, lo que deteriora la película de lubricante, genera calor y acelera la falla.
Para un husillo que opera a 30,000 RPM, incluso MC3 puede ser demasiado holgado.
Muchas aplicaciones de alta velocidad utilizan pares precargados para fijar un ángulo de contacto específico y optimizado.
Cuando el anillo interior opera a mayor temperatura que el anillo exterior — situación común en motores eléctricos, bombas y cajas de engranajes — el eje se expande y comprime el rodamiento desde el interior, reduciendo la holgura interna efectiva durante la operación.
Regla de diseño: cuando se espera que la temperatura del anillo interior supere en 20°C o más a la del anillo exterior, incremente un grupo de holgura respecto a lo que recomienda el análisis de carga.
Algunas aplicaciones no pueden tolerar ningún juego interno — husillos de máquinas herramienta, rodamientos de instrumentos, actuadores servo, sistemas ópticos.
La solución es la precarga axial: aplicar una fuerza axial controlada sobre un par de rodamientos para eliminar completamente la holgura y establecer un ángulo de contacto definido.
Métodos comunes de precarga:
Arandelas onduladas o de resorte sobre el anillo estacionario (el cual debe tener un ajuste deslizante para permitir el movimiento axial)
Juegos de calzas de precisión cuando se requiere un control estricto de la magnitud de la precarga
Tuercas de ajuste en configuraciones montadas sobre el eje
Pares curados con adhesivo, donde dispositivos con contrapeso mantienen la posición durante el curado
El ángulo de contacto resultante de la precarga depende del juego radial inicial — el cual a su vez determina cómo el par precargado distribuye la capacidad de carga axial frente a la radial.
Mayor precarga = mayor rigidez — hasta cierto punto. Una precarga excesiva incrementa bruscamente el par friccional y provoca falla rápida a altas velocidades. Establezca como objetivo la precarga mínima que logre la rigidez requerida, con margen para las condiciones térmicas más desfavorables.
Dado que el juego radial permite que el anillo interior se incline ligeramente con respecto al anillo exterior, todo rodamiento de bolas puede acomodar un pequeño grado de desalineación entre el eje y el alojamiento.
Esto se denomina ángulo libre de desalineación.
En ensambles del mundo real, las líneas centrales del eje y del alojamiento nunca están perfectamente alineadas.
Una pequeña tolerancia a la desalineación incorporada — que proviene directamente del juego radial y la curvatura de la pista — absorbe esas variaciones sin generar tensiones concentradas.
Un rodamiento con holgura MC5 y curvatura del 56% tolera una desalineación notablemente mayor que uno con MC2.
La regla estricta: la desalineación real nunca debe superar el ángulo libre de desalineación del rodamiento.
Más allá de ese punto, la distribución de carga se vuelve severamente irregular y la vida útil a la fatiga se reduce drásticamente.
El juego radial se mide en un rodamiento desmontado y sin carga, utilizando un dispositivo de precisión e indicador de caratula.
Una carga de calibración estándar asienta todos los componentes; el anillo exterior se desplaza radialmente y se registra el movimiento total.
En rodamientos miniatura, la deformación elástica bajo la carga de calibración puede inflar la lectura — los fabricantes publican factores de compensación para este efecto.
El juego axial raramente se mide en el momento de la compra para rodamientos estándar — se calcula a partir de la especificación de juego radial utilizando la fórmula mencionada anteriormente.
Para ensambles de precisión donde debe verificarse el juego longitudinal, la medición axial directa durante el ensamble es una práctica estándar.
El juego radial es la especificación primaria — el juego axial y el ángulo de contacto se derivan de él de forma automática.
El juego radial correcto depende del ajuste, el tipo de carga, la velocidad y el entorno térmico.
La mayoría de las fallas de rodamientos atribuidas a lubricación insuficiente o sobrecarga tienen su origen en un grupo de holgura inadecuado para la aplicación — con frecuencia porque el ingeniero utilizó MC3 por defecto sin cuestionarlo.
Utilice las tablas y fórmulas de este artículo para tomar la decisión de forma deliberada.
El rodamiento que lleva 15 años operando silenciosamente en un equipo no llegó ahí por casualidad — alguien especificó la geometría interna correcta desde el principio.
