Es importante medir las dimensiones de los rodamientos de agujas y elegir el tipo de rodamiento correcto al diseñar un nuevo sistema, sustituir un rodamiento dañado, actualizar un sistema existente o cambiar la aplicación de un sistema, opersonalizar los rodamientos para una aplicación específica.
Elegir el rodamiento de agujasgarantiza un ajuste y un funcionamiento correctos, mejora la eficacia y prolonga la vida útil del sistema.

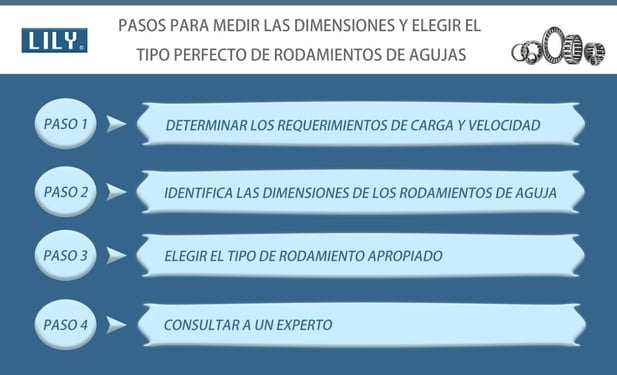

En este artículo, explicaremos cómo medir las dimensiones de los rodamientos de agujas y elegir el tipo de rodamiento correcto. Sigamos los pasos que se indican a continuación.
Antes de medir el tamaño de los rodamientos de agujas y elegir el tipo de rodamiento correcto, es crucial volver a comprobar y determinar los requisitos de carga y velocidad.
Esto ayuda a seleccionar un rodamiento de agujas adecuado que pueda hacer frente a los requisitos específicos del sistema y garantice un funcionamiento correcto, longevidad y eficiencia.
Por ejemplo, una aplicación de alta velocidad requerirá un rodamiento de agujas que pueda soportar las altas velocidades de rotación sin una acumulación excesiva de calor o desgaste.
Del mismo modo, una aplicación con una carga pesada requerirá un rodamiento de agujas más grande para soportar el peso sin fallar prematuramente.
Una vez que conozca los requisitos de carga y velocidad, tendrá que identificar las dimensiones del rodamiento.
Sobre cómo medir las dimensiones de los rodamientos, aquí tiene las formas más comunes:

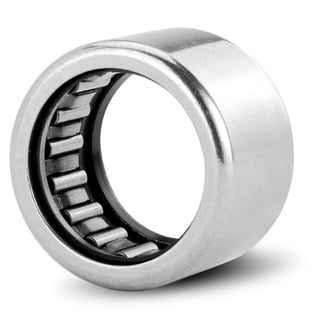

La forma más rápida de determinar el tipo correcto es utilizar el número de referencia.
La mayoría de los rodamientos de agujas llevan grabados estos números, pero con el tiempo pueden resultar difíciles de leer o borrarse por completo.
En estos casos, tendrá que medir el rodamiento usted mismo para obtener una coincidencia exacta.

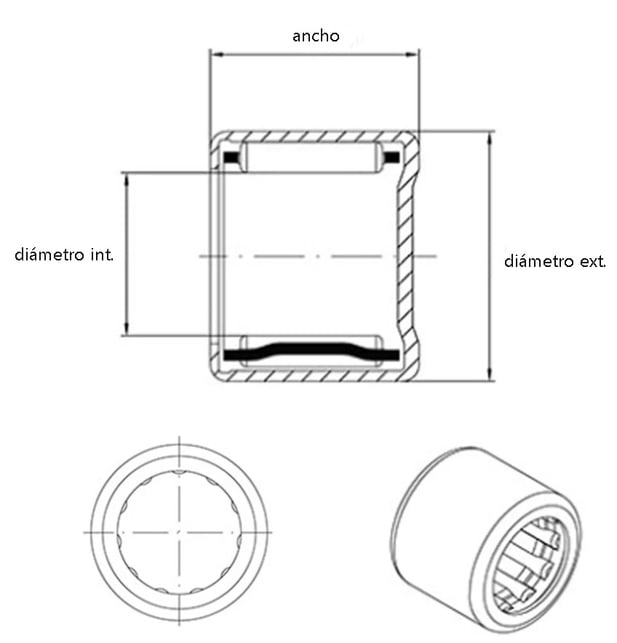

Para medir correctamente un rodamiento de agujas, deberá determinar su anchura (W), diámetro interior (ID) y diámetro exterior (OD).
Para obtener una lectura precisa, mida en el punto más ancho para el diámetro exterior y en el punto más estrecho para el diámetro interior, y mida W entre los dos anillos del rodamiento.
Puede hacerlo con un pie de rey o una regla, asegurándose de medir con precisión.
Una vez que tenga estas medidas, puede utilizar nuestra herramienta de búsqueda de rodamientos para buscar rodamientos por dimensiones.
Existen varios tipos de rodamientos de agujas. Cada tipo está diseñado para una aplicación específica, por lo que es importante elegir el tipo adecuado para sus necesidades.
Una vez que mida sus rodamientos de agujas, puede utilizar nuestra búsqueda para encontrar el tipo de rodamiento correspondiente, lo que se conoce como sufijo en la referencia de los rodamientos.
p.ej. Diámetro interior: 12mm; Diámetro exterior: 18mm; Anchura: 16mm - Tipo de rodamiento:HK1216
Pero eso no es todo: los rodamientos de agujas también tienen sufijos que indican la presencia de obturaciones.
Por ejemplo: 2RS= 2 Rubber Seals=doble obturación
Otro sufijo importante a tener en cuenta es el valor del juego del rodamiento.
Esto determina la cantidad de espacio entre las pistas del rodamiento y puede afectar al rendimiento del rodamiento en determinadas condiciones.
Este juego es necesario para acomodar cualquier dilatación térmica que pueda producirse durante el funcionamiento, así como para garantizar que el rodamiento funcione con suavidad y eficacia.
Por ejemplo, si es probable que un rodamiento se caliente, puede ser necesario un juego mayor para permitir la expansión térmica.
C2 = El juego es inferior a la norma internacional
Sin marcas = Juego estándar
C3 = Distancia libre superior a la norma internacional
C4 = Espacio libre superior a C3
Es importante elegir el juego correcto para un rodamiento de agujas en función de los requisitos de la aplicación.
Un juego excesivo puede hacer que el rodamiento de agujas vibre en exceso, mientras que un juego demasiado pequeño puede hacer que el rodamiento se sobrecaliente y falle prematuramente.
Si aún no está seguro de cómo medir las dimensiones de los rodamientos de agujas y elegir el tipo de rodamiento perfecto, no dude en consultarcon un experto.
Un proveedor de rodamientos o un ingeniero pueden ayudarle en función de sus requisitos específicos.
En LILY Bearing, nos comprometemos a ofrecer los mejores servicios sobre rodamientos. Contacte con nosotroshoy mismo para saber más sobre cómo podemos satisfacer sus necesidades de rodamientos de agujas.
