¿Cómo se fabrican los rodamientos de bolas?

Los rodamientos de bolas son los héroes olvidados del mundo industrial, ya que desempeñan un papel indispensable en el buen funcionamiento de la maquinaria de multitud de sectores.

Pero, ¿cómo se fabrican? ¿De qué están hechos?

Profundicemos en el proceso de fabricación de los rodamientos de bolas, incluidos los rodamientos a medida, sus medidas de control de calidad y sus amplias aplicaciones.

¿Qué son los rodamientos de bolas?

Los rodamientos de bolas son componentes mecánicos diseñados para reducir la fricción rotacional al tiempo que soportan cargas radiales y axiales.

Su función principal es garantizar el buen funcionamiento de las piezas giratorias de la maquinaria.

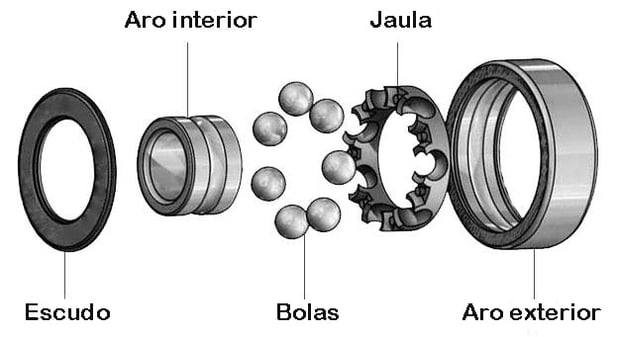

Los componentes típicos de un rodamiento de bolas incluyen:

• Anillo interior: La parte interior del rodamiento que se ajusta alrededor del eje giratorio. La superficie interior del anillo interior, conocida como pista de rodadura, está diseñada para coincidir con el perfil de las bolas, lo que les permite rodar con suavidad y eficacia.
• Anillo exterior / pista de rodadura: La parte exterior del rodamiento que mantiene las bolas en su sitio. Suele montarse dentro de un alojamiento o agujero y permanece inmóvil.
• Bolas: Elementos rodantes esféricos que permiten una rotación suave y soportan la carga entre los anillos interior y exterior. Están fabricadas con materiales extremadamente duros y duraderos como el acero al cromo, la cerámica o el acero inoxidable.
• Jaula o retenedor: Es un componente que separa y mantiene el espacio entre las bolas. Garantiza que las bolas no entren en contacto entre sí durante el funcionamiento, reduciendo la fricción y el desgaste. Las jaulas pueden fabricarse con diversos materiales, como metal y polímeros de alta resistencia.
• Escudos o juntas: Son cubiertas protectoras que suelen instalarse en el anillo exterior y proporcionan una barrera para evitar la entrada de contaminantes en el rodamiento, aumentando su vida útil.

El proceso de fabricación de los rodamientos de bolas

El proceso de fabricación de los rodamientos de bolas consta de varias etapas clave.

• Selección del material: El acero de alta calidad, como el acero al cromo con alto contenido en carbono, es el material más utilizado para fabricar rodamientos de bolas debido a su alta resistencia y resistencia al desgaste. Otros materiales como el acero inoxidable, la cerámica, e incluso algunos plásticos pueden utilizarse en función de los requisitos de la aplicación del rodamiento.
• Forjado o fundición: El material elegido se forja o se funde para dar forma a los componentes del rodamiento. El forjado consiste en calentar y dar forma al acero, alineando su estructura de grano para aumentar su durabilidad. La fundición, menos común pero utilizada para piezas más grandes o complejas, consiste en moldear el metal fundido para darle la forma deseada.
• Tratamiento térmico: Las piezas forjadas o fundidas se someten a un tratamiento térmico para aumentar su dureza y durabilidad. Las piezas se calientan a una temperatura elevada, luego se enfrían rápidamente en un proceso conocido como temple, seguido de un revenido, en el que las piezas se vuelven a calentar a una temperatura más baja y luego se enfrían lentamente. Este proceso crea un equilibrio entre la dureza para resistir el desgaste y la tenacidad para resistir las cargas de impacto.

• Mecanizado, rectificado y rectificado superfino: A continuación, las piezas tratadas térmicamente se mecanizan y rectifican hasta alcanzar sus dimensiones finales con gran precisión. Los procesos de mecanizado pueden incluir torneado, fresado y taladrado, todos ellos realizados con máquinas controladas por ordenador para mayor precisión. El rectificado superfino se realiza para conseguir la esfericidad y el acabado superficial adecuados, garantizando un funcionamiento suave y eficaz.

• Montaje y lubricación: Por último, los anillos interior y exterior, las bolas y la jaula se ensamblan en un rodamiento, y se aplica lubricante para reducir la fricción y el desgaste entre las piezas móviles, garantizando que el rodamiento funcione con suavidad y eficacia. El tipo de lubricante del rodamiento, aceite o grasa, depende de la aplicación.

Tras el montaje, los rodamientos de bolas se limpian, a menudo con productos de limpieza sin residuos, y quedan listos para su inspección y embalaje.

Cada etapa de fabricación tiene sus complejidades, y todas exigen una atención meticulosa a los detalles para garantizar la producción de rodamientos de alta calidad.

Control de calidad y pruebas

Los rodamientos de bolas se someten a rigurosas pruebas y procedimientos de control de calidad para garantizar su fiabilidad y durabilidad.

Las técnicas habituales de inspección y medición incluyen:

• Inspección visual: Examen de los rodamientos para detectar cualquier defecto visible, como grietas, desgaste o irregularidades en la superficie.
• Medición dimensional: Utilización de instrumentos de prueba especiales para rodamientos, para medir dimensiones críticas como los diámetros interior y exterior, el tamaño de las bolas y la anchura.
• Medición de la redondez y la excentricidad: Evaluación de la redondez de los componentes del rodamiento y medición de cualquier desviación de la forma circular ideal.
• Análisis de la rugosidad de la superficie: Evaluación de la suavidad o rugosidad de las superficies de los rodamientos utilizando instrumentos como perfilómetros para garantizar su correcto funcionamiento y reducir la fricción.
• Pruebas de dureza: Determinación de la dureza de los componentes de los rodamientos mediante métodos como los ensayos de dureza Rockwell o Vickers para garantizar que cumplen las especificaciones requeridas.
• Análisis de ruido y vibraciones: Empleo de equipos especializados para detectar y analizar los niveles de ruido y vibración durante el funcionamiento de los rodamientos, lo que puede indicar posibles problemas o anomalías.
• Análisis delubricación derodamientos: Evaluación del estado y las propiedades del lubricante, como la viscosidad, la limpieza y el nivel de contaminación, para garantizar una lubricación óptima y prolongar la vida útil del rodamiento.
• Ensayos no destructivos (END): Utilización de técnicas como las pruebas ultrasónicas o la inspección por partículas magnéticas para detectar defectos internos o grietas sin dañar el rodamiento.
• Pruebas de resistencia y rendimiento: Sometiendo los rodamientos a condiciones de funcionamiento simuladas, como cargas, velocidad y temperatura, para evaluar su durabilidad, resistencia a la fatiga y rendimiento general.

Aplicaciones e industrias que dependen de los rodamientos de bolas

Los rodamientos de bolas encuentran amplias aplicaciones en diversas industrias, entre ellas:

• Industria del automóvil: En los vehículos, los rodamientos de bolas se utilizan en piezas como motores, transmisiones y cubos de rueda.
• Industria aeroespacial: En la industria aeroespacial, se utilizan en componentes como motores de aviones y trenes de aterrizaje.
• Maquinaria industrial: Los rodamientos de bolas se integran en maquinaria pesada como cintas transportadoras y motores eléctricos.

Conclusión

Desde la selección de materiales hasta el montaje, la producción de rodamientos de bolas es un proceso complejo que exige precisión y atención al detalle.

Estos pequeños componentes desempeñan un papel fundamental en el funcionamiento eficaz de la maquinaria de diversas industrias.

Los continuos avances en la tecnología de los rodamientos prometen un mayor rendimiento, durabilidad y eficiencia en el futuro.
